FSC-BT1058 音频发射&接收 AT 指令手册

概述

发布说明

序号	版本	日期	说明
1	V1.0.0	2024/05/23	1. 初始版本
2	V1.0.1	2024/07/09	1. 增加 Le Audio 相关指令和消息说明 2. 增加 GATTS 相关指令和消息说明 3. 修复已知错误
3	V1.0.2	2025/01/07	1. 修复已知错误 2. 增加部分指令和事件上报
4	V2.0.0	2026/01/08	1. 加入主从一体 2. 增加部分指令和事件上报

说明

本设计指南适用于工程师开发 FSC-BT1058 系列蓝牙模块

默认配置

BR/EDR 名称	FSC-BT1058
BLE 名称	FSC-BT1058-LE
串口配置	115200/8/N/1

硬件参考设计

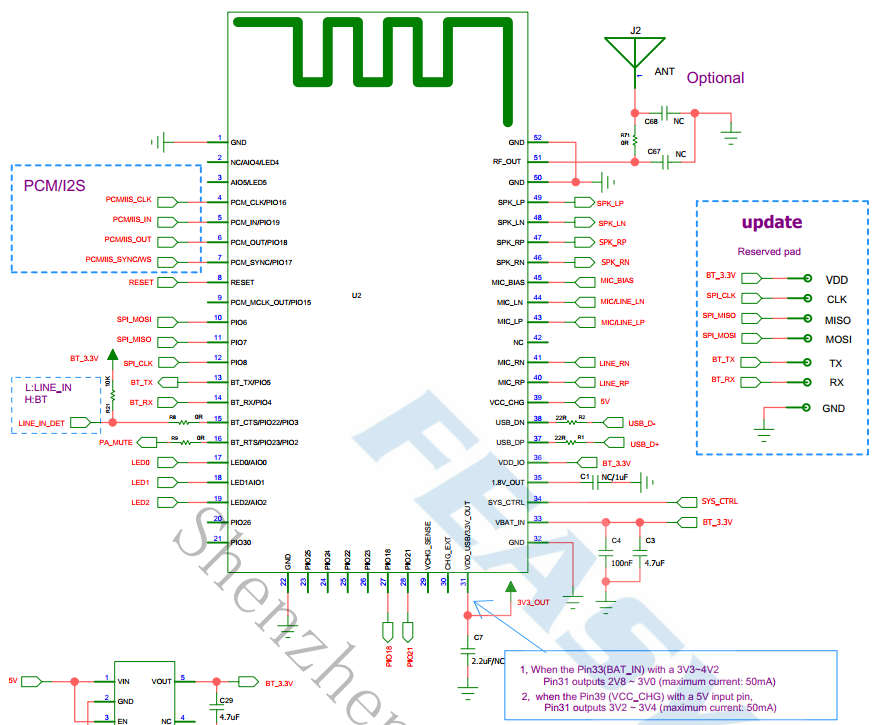

引脚图

以 FSC-BT1058 为例:

引脚说明

序号	名称	类型	说明
4	I2S_CLK	I/O	I2S BCLK
5	I2S_IN	I	I2S DATA IN
6	I2S_OUT	O	I2S DATA OUT
7	I2S_WS	I/O	I2S SYNC
8	RESET	I	低电平复位
13	UART_TX	O	串口TX
14	UART_RX	I	串口RX
15	SPDIF_OUT	I/O	SPDIF 音频输出脚
16	UART_RTS	I/O	串口流控脚(默认为PA脚)
17	LED0	I/O	配对模式时输出方波,蓝牙已连接输出高电平
18	LED1	I/O	BLE未连接输出低电平,已连接输出高电平
32	GND	GND	GND
33	VDD	VDD	3.3V供电，建议使用LDO供电
34	VREG_IN	I	开关机脚
36	VDD_IO	I	pio supply
43	MIC_LP	Audio	MIC0/Line_IN differential L input, positive
44	MIC_LN	Audio	MIC0/Line_IN differential L input, negative
45	MIC_BIAS	Audio	MIC Power Supplies
46	SPK_RN	Audio	Headphone/speaker differential R output, negative
47	SPK_RP	Audio	Headphone/speaker differential R output, positive
48	SPK_LN	Audio	Headphone/speaker differential L output, negative
49	SPK_LP	Audio	Headphone/speaker differential L output, positive
51	EXT_ANT	ANT	改变天线附近的0欧电阻，可以外接蓝牙天线

说明

简单测试, 只需连接 VDD/VDD_IO/GND/UART_TX/UART_RX
电路设计绘制完成后, 请发给feasy.com审核以确保模块最佳通讯距离

功能说明

配置规范

SPP (串口配置规范)
GATTS (通用属性配置文件, LE外设)
GATTC (通用属性配置文件, LE中心)
HFP-HF (免提规范, 设备)
HFP-AG (免提规范, 网关)
A2DP-SINK (高级音频分发规范, 从端)
A2DP-SOURCE (高级音频分发规范, 主端)
AVRCP-CONTROLLER (音视频远程控制规范, 控制器)
AVRCP-TARGET (音视频远程控制规范, 目标)
HID-DEVICE (人机接口规范)
PBAP (电话本规范)
LE-AUDIO (低功耗音频规范)

GATT 默认服务和特征

类型	UUID	特征	说明
服务	0xFFF0		透传服务
写	0xFFF2	写, 写不带响应	从 APP 发到模块
通知	0xFFF1	通知	从模块发到 APP

指令说明

概述

所有指令和消息, 都符合下述形式
{ } 中包含的内容是可选参数
<< 后跟随主机发给模块的指令
>> 后跟随模块发给主机的响应/消息

指令格式

AT+CMD{=参数1{,参数2{,参数3...}}}<CR><LF>

所有指令以"AT"开始, 回车换行结尾
<CR>表示回车符, 十六进制为0x0D
<LF>表示换行符, 十六进制为0x0A
如果指令包含参数, 参数在"="之后
如果指令包含多个参数, 每个参数之间以","分隔
如果指令有响应, 响应以回车换行开始和结束
模块对每条指令都会返回执行结果, 执行成功返回"OK", 失败返回"ERROR"

例如: 获取模块BR/EDR名称
<< AT+NAME
>> +NAME=FSC-BT1058
>> OK

例如: 在没有来电和去电的时候接通通话
<< AT+HFPANSW
>> ERROR

消息格式

<CR><LF>+消息{=参数1{,参数2{,参数3...}}}<CR><LF>

所有上报的消息, 以回车换行开始和结束
如果消息包含参数, 参数在"="之后
如果消息包含多个参数, 每个参数之间以","分隔

例如: 从APP接收到SPP的数据, 内容为"1234567890"

>> +SPPDATA=10,1234567890

指令列表

通用指令

AT+HELP - 列出当前固件支持的所有指令

指令	AT+HELP
响应	<COMMAND SUMMARY:DESCRIPTION:PROFILE CATEGORY> ... ...

AT+VER - 获取固件版本信息

指令	AT+VER
响应	+VER=参数1,参数2,参数3
说明	+VER - 固件版本信息

AT+BAUD - 获取/设置串口波特率

指令	AT+BAUD{=参数}
`参数`	9600/ 19200/ 38400/ 57600/ 115200/ 230400/ 460800 500000/ 921600/ 1000000/ 1382400/ 1500000/ 2000000
响应	+BAUD=参数
`参数`	模块当前波特率
说明	修改波特率立即生效, 不需要重启模块

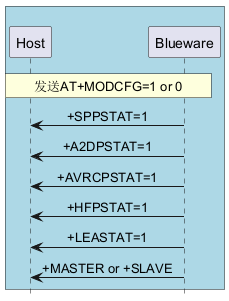

AT+MODCFG - 设置设备主从模式

指令	AT+MODCFG{=Param}
`参数`	0-从端模式应用音频接收 1-主端应用音频发射
说明	+DEVMOD - 设备模式信息

AT+I2SCFG - 获取/设置 I2S 配置

指令	AT+I2SCFG{=参数}
`参数`	十进制数, 以十六进制解析
`位[0]`	0: 失能 1: 使能
`位[1]`	0: 主机模式 1: 从机模式
`位[2]`	0: 48000Hz采样率 1: 44100Hz采样率
`位[3]`	0: 数据左对齐 1: 数据右对齐
`位[4]`	0: 数据延时1位 1: 数据不延时
`位[6-5]`	00: 16位采样深度 01: 24位采样深度
响应	+I2SCFG=参数
`参数`	当前I2S配置, 格式如上
说明	重启后生效

AT+SPDIFCFG - SPDIF格式配置 (从端有效)

指令	AT+SPDIFCFG{=Param}
`参数`	0-不使能音频输出SPIDF格式 1-使能音频输出为SPDIF格式
说明	若音频输出为spdif,I2S配置失效。

AT+SPKVOL - 设置扬声器音量 (从端有效)

指令	AT+SPKVOL{=Param}
`参数`	Volume ('+' / '-'/ 0-15, default:15)
说明	调整输出音量,音乐时调整A2DP音量,通话时调整HFP音量,同时支持LEA模式下音量调节

AT+MICGAIN - 获取/设置输入增益(设置为主模式下生效)

指令	AT+MICGAIN{=参数}
`参数`	0 ~ 10: 设置目标增益 +: 增益加大 -: 增益减小
响应	+MICGAIN=参数
`参数`	当前输入增益
说明	USB输入模式, 参数只能是+/- I2S/SPDIF输入, 此指令无效

AT+REBOOT - 软件复位

指令	AT+REBOOT
说明	模块将断开所有连接, 然后重启

AT+RESTORE - 恢复默认配置

指令	AT+RESTORE
说明	模块将恢复默认配置, 然后重启

AT+BTEN - 获取和设置蓝牙状态

指令	AT+BTEN{=参数}
`参数`	0: 失能 1: 使能
响应	+BTEN=参数
`参数`	当前蓝牙状态

AT+LECFG - 获取/设置 LE 随机 MAC 地址

指令	AT+LECFG{=参数}
`参数`	0: 失能 1: 使能
响应	+LECFG=参数
`参数`	当前状态

AT+PROFILE - 获取/设置使用的蓝牙配置规范

指令	AT+PROFILE{=参数}
`参数`	十进制数, 以十六进制解析
`位[0]`	SPP (串口配置规范)
`位[1]`	GATTS (通用属性配置文件, LE外设)
`位[2]`	GATTC (通用属性配置文件, LE中心)
`位[3]`	HFP-HF (免提规范, 设备)
`位[4]`	HFP-AG (免提规范, 网关)
`位[5]`	A2DP-SINK (高级音频分发规范, 从端)
`位[6]`	A2DP-SOURCE (高级音频分发规范, 主端)
`位[7]`	AVRCP-CONTROLLER (音视频远程控制规范, 控制器)
`位[8]`	AVRCP-TARGET (音视频远程控制规范, 目标)
`位[9]`	HID-DEVICE (人机接口规范)
`位[10]`	PBAP (电话本规范)
`位[11]`	MAP (消息访问配置文件)
`位[12]`	LE AUDIO BIS-SINK (低功耗音频广播音频)
`位[13]`	LE AUDIO BIS-SOURCE (低功耗音频广播音频)
`位[14]`	LE AUDIO CIS-SINK (低功耗音频单播音频)
`位[15]`	LE AUDIO CIS-SOURCE (低功耗音频单播音频)
响应	+PROFILE=参数
`参数`	当前使用的规范
说明	修改配置, 模块自动重启从端使用配置 SPP，GATTS， HFP-HF， A2DP-SINK， AVRCP-CONTROLLER，LE AUDIO，BIS-SINK，LE AUDIO CIS-SINK 主端使用配置 SPP，GATTS，GATTC，HFP-AG， A2DP-SOURCE，AVRCP-TARGET，LE AUDIO BIS-SOURCE，LE AUDIO CIS-SOURCE HID，PBAP，MAP 目前保留还未实现功能

AT+AUTOCONN - 获取/设置上电自动回连次数

指令	AT+AUTOCONN{=参数}
`参数`	0: 失能 1 ~ 15: 重连次数
响应	+AUTOCONN=参数
`参数`	当前重连次数

AT+STAT - 获取所有状态

指令	AT+STAT
响应	+STAT=参数1,参数2,参数3,参数4,参数5,参数6,参数7
`参数1`	+DEVSTAT - 模块状态
`参数2`	+SPPSTAT - SPP 状态
`参数3`	+GATTSTAT - GATT 状态
`参数4`	+HFPSTAT - HFP 状态
`参数5`	+A2DPSTAT - A2DP 状态
`参数6`	+AVRCPSTAT - AVRCP 状态
`参数7`	+BISSTAT - Le Audio Broadcast 状态
`参数8`	+CISSTAT - Le Audio Unicast 状态

AT+DEVSTAT - 获取模块状态

指令	AT+DEVSTAT
响应	+DEVSTAT=参数
`参数`	+DEVSTAT - 模块状态

AT+ADDR - 获取 BR/EDR MAC 地址

指令	AT+ADDR
响应	+ADDR=参数
`参数`	模块 BR/EDR MAC 地址(12字节 ASCII)

AT+LEADDR - 获取 LE MAC 地址

指令	AT+LEADDR
响应	+LEADDR=参数
`参数`	模块 LE MAC 地址(12字节 ASCII)

AT+NAME - 获取/设置 BR/EDR 名称

指令	AT+NAME{=参数1{,参数2}}
`参数1`	BR/EDR 名称
`参数2`	名称后缀, 在设置名称后面追加 MAC 地址的后4位 0: 失能 1: 使能
响应	+NAME=参数
`参数`	BR/EDR 名称
说明	设置名称最多不超过31字节

AT+LENAME - 获取/设置 LER 名称

指令	AT+LENAME{=参数1{,参数2}}
`参数1`	LE 名称
`参数2`	名称后缀, 在设置名称后面追加 MAC 地址的后4位 0: 失能 1: 使能
响应	+LENAME=参数
`参数`	LE 名称
说明	设置名称最多不超过31字节

AT+SSP - 读/写BR/EDR配对模式 (从端有效)

指令	AT+SSP{=Param}
`参数1`	Pairing mode (0~2, default:1) (0) Legacy pairing, use pin code for pairing (1) Secure simple pairing, auto pairing (2) Secure simple pairing, display yes/no in pairing
说明	因为BT1058 蓝牙为5.4 带LEA功能 BT1038，BT1058 系列不支持ssp为0的参数
响应	+SSP=Param
说明	need reoot.

AT+COD - 获取/设置模块类型

指令	AT+COD=参数
`参数`	设备类型(6字节 ASCII)
响应	+COD=参数
`参数`	设备类型
说明	设备类型, 详见 COD

AT+PAIR - 获取/设置蓝牙可见性

指令	AT+PAIR=参数
`参数`	0: 失能 1: 使能
响应	+PAIR=参数
`参数`	当前蓝牙可见性

AT+SCAN - 扫描附近设备

指令	AT+SCAN=参数1{,参数2}{,参数3}
`参数1`	0: 停止扫描 1: 扫描 BR/EDR 设备 2: 扫描 LE 设备 3: 扫描Le Audio Broadcast 广播音频
`参数2`	扫描时间, 最大 255 (单位: 秒)
`参数3`	参数1为2和3时 0: LE 上报格式和 BR/EDR 一样参数1为2和3时1: LE 上报原始广播数据参数1为2和3时2: 只上报支持 Le Audio 设备参数1为 1时参数3 是过滤扫描设备名
说明	+SCAN - 扫描结果

AT+PLIST - 获取/删除配对记录

指令	AT+PLIST{=参数}
`参数`	0: 删除所有配对记录 1 ~ 8: 删除对应序号的配对记录 MAC 地址(12字节 ASCII): 删除对应 MAC 地址的配对记录
响应1	+PLIST=参数1, 参数2{,参数3}
`参数1`	序号
`参数2`	MAC 地址(12字节 ASCII)
`参数3`	配对设备名称(UTF-8)
响应2	+PLIST=E
说明	如果不带参数, 则列出所有配对记录

AT+DSCA - 断开所有蓝牙连接

指令	AT+DSCA
说明	此指令只是发起断开请求, 以实际查询对应状态为准

AT+TPMODE - 获取/设置数据透传模式

指令	AT+TPMODE{=参数}
`参数`	0: 失能 1: 使能
响应	+TPMODE=参数
`参数`	当前透传模式
说明	当 SPP/GATT 连接上并且使能透传模式, 串口收到的所有数据都将发送到 APP

AT+AUXCFG - 获取/设置音频输入模式

指令	AT+AUXCFG{=参数}
`参数`	0: USB 1: 模拟 2: SPDIF 3: I2S
响应	+AUXCFG=参数
`参数`	当前输入模式
说明	重启后生效从端目前仅支持 USB 模拟输入

AT+LINKKEY - 获取连接设备的密钥

指令	AT+LINKKEY=参数
`参数`	目标设备 MAC 地址(12字节 ASCII)
响应	+LINKKEY=参数1,参数2
`参数1`	目标设备 MAC 地址(12字节 ASCII)
`参数2`	目标设备连接密钥(32字节 ASCII)

AT+RSSI - 获取连接设备信号值

指令	AT+RSSI=参数
`参数`	目标设备 MAC 地址(12字节 ASCII)
响应	+RSSI=参数1,参数2
`参数1`	目标设备 MAC 地址(12字节 ASCII)
`参数2`	目标设备连接信号值
说明	如果返回0, 表示获取失败

AT+LINKCFG - 获取/设置自动扫描连接（主端有效）

指令	AT+LINKCFG{=参数1{,参数2}}
`参数1`	0: 失能 1: 使能
`参数2`	0: 扫描所有设备 1: 只扫描主服务为音频的设备

AT+AUDMODE - 获取/设置蓝牙音频模式（主端有效）

指令	AT+AUDMODE{=参数1}
`参数1`	0: BR/EDR 模式 1: Le Audio 广播模式 2: Le Audio 单播模式
说明	修改配置, 模块自动重启

AT+PRINT - 获取/设置消息上报模式

指令	AT+PRINT{=参数1}
`参数1`	0: 失能 1: 失能
说明	打开/关闭消息上报

AT+MICMUTE - 静音MIC (从端有效)

指令	AT+MICMUTE=Param
`参数1`	0-不静音 1-静音
说明	通话时静音本地麦克风

AT+SPKMUTE - 静音Speaker (从端有效)

指令	AT+MICMUTE=Param
`参数1`	0-不静音 1-静音

HFP 指令

AT+HFPSTAT - 获取 HFP 状态

指令	AT+HFPSTAT
响应	+HFPSTAT=参数
参数	+HFPSTAT - HFP 状态

AT+HFPCONN - 创建 HFP 连接

指令	AT+HFPCONN{=参数}
`参数`	目标设备 MAC 地址(12字节 ASCII)
说明	如果不带参数, 将连接最后连接的设备

AT+HFPDISC - 断开 HFP 连接

指令	AT+HFPDISC
说明	此指令只是发起断开请求, 以实际查询对应状态为准

AT+HFPRING - 模拟来电（主端有效）

指令	AT+HFPRING{=参数}
`参数`	模拟来电号码(ASCII)
说明	最多15字节如果不带参数, 将重拨上次通话号码

AT+HFPANSW - 接听来电

指令	AT+HFPANSW

AT+HFPCHUP - 拒接/挂断通话

指令	AT+HFPCHUP

AT+HFPAUDIO - 建立/断开通话（主端有效）

指令	AT+HFPAUDIO=参数
`参数`	0: 断开与连接设备的通话 1: 建立与连接设备的通话

AT+HFPWBS - 获取/设置 HFP 协商功能（主端有效）

指令	AT+HFPWBS{=参数}
`参数`	0: 失能 1: 使能
响应	+HFPWBS=参数
参数	当前状态

AT+HFPNREC - 获取/设置 HFP 回声消除功能

指令	AT+HFPNREC{=参数}
`参数`	0: 失能 1: 使能
响应	+HFPNREC=参数
参数	当前状态

AT+HFPDIAL - 重拨/拨打电话号码 (从端有效)

指令	AT+HFPDIAL{=Param}
`参数`	电话号码 (1~25 Bytes ASCII)
说明	如果存在参数，请拨打指定号码，否则重拨

Example:重拨
<< AT+HFPDIAL
>> OK
Example:拨打号码 “075527924639”
<< AT+HFPDIAL=075527924639
>> OK

AT+HFPDTMF - 发送DTMF (从端有效)

指令	AT+HFPDTMF{=Param}
`参数`	*DTMF (0~9/#/)**

Example:通话时发送DTMF “＃”
<< AT+HFPDTMF=#
>> OK

AT+HFPADTS - 语音切换 (从端有效)

指令	AT+HFPADTS=Param
`参数`	0: 将语音音频从模块传输到远程设备 1: 将语音音频从远程设备传输到模块
说明	如果参数缺省，则交替切换

AT+HFPVR - 开始/停止远程设备的语音识别 (从端有效)

指令	AT+HFPVR=Param
`参数`	0-停止 1-开始
说明	开始/停止远程设备的语音识别（例如iOS设备的Siri）

AT+HFPSCO - SCO配置 (从端有效)

指令	AT+HFPSCO=Param
`参数`	0-default 1-always to HF 2-always to AG

AT+HFPBATT - 发送设备电池电量 (从端有效)

指令	AT+HFPBATT=Param
`参数`	level(0-9)

A2DP/AVRCP 指令

AT+A2DPSTAT - 获取 A2DP 状态

指令	AT+A2DPSTAT
响应	+A2DPSTAT=参数
参数	+A2DPSTAT - A2DP 状态

AT+A2DPCONN - 创建 A2DP 连接

指令	AT+A2DPCONN{=参数}
`参数`	目标设备 MAC 地址(12字节 ASCII)
说明	如果不带参数, 将连接最后连接的设备

AT+A2DPDISC - 断开 A2DP 连接

指令	AT+A2DPDISC
说明	此指令只是发起断开请求, 以实际查询对应状态为准

AT+A2DPCFG - 获取/设置 A2DP 编码配置

指令	AT+A2DPCFG{=参数}
`参数`	十进制数, 以十六进制解析
`位[0]`	AAC 0: 失能 1: 使能
`位[1]`	APTX 0: 失能 1: 使能
`位[2]`	APTX-LL 0: 失能 1: 使能
`位[3]`	APTX-HD 0: 失能 1: 使能
`位[4]`	APTX-AD 0: 失能 1: 使能
`位[5]`	LDAC 0: 失能 1: 使能
响应	当前配置
说明	BT1058 只支持 AAC,SBC,APTX, APTX-AD, APTX-HD,LDAC(从端支持解码主端编码不支持)

AT+A2DPENC - 获取当前 A2DP 使用的编码方式（主端有效）

指令	AT+A2DPENC
响应	+A2DPENC=参数
`参数`	+A2DPENC - A2DP 编码方式

AT+A2DPDEC - 读A2DP解码 (从端有效)

指令	AT+A2DPDEC
响应	+A2DPDEC=Param
`参数`	1:SBC 2:AAC 3:LDAC 4:APTX 5:APTX-HD 6:APTX-AD

AT+A2DPRES - 设置重采样使能 (从端有效)

指令	AT+A2DPRES
响应	+A2DPRES=Param
`参数`	0:关闭重采样 1:开启重采样

此命令作用于设置为I2S音频输出将LRCLK固定为44.1K或者48K输出默认开启

AT+A2DPAUDIO - 建立/断开 A2DP 音频（主端有效）

指令	AT+A2DPAUDIO=参数
`参数`	0: 断开与连接设备的音频 1: 建立与连接设备的音频

AT+AVRCPSTAT - 获取 AVRCP 状态

指令	AT+AVRCPSTAT
响应	+AVRCPSTAT=参数
`参数`	+AVRCPSTAT - AVRCP 状态

AT+AVRCPCONN - 创建 AVRCP 连接

指令	AT+AVRCPCONN{=参数}
`参数`	目标设备 MAC 地址(12字节 ASCII)
说明	如果不带参数, 将连接最后连接的设备

AT+AVRCPDISC - 断开 AVRCP 连接

指令	AT+AVRCPDISC
说明	此指令只是发起断开请求, 以实际查询对应状态为准

AT+AVRCPCFG - 读/写AVRCP配置 (从端有效)

指令	AT+AVRCPCFG{=Param}
`参数`	以10进制位字段表示,default:9,每位表示:
`BIT[0]`	自动获取音乐ID3信息（标题，艺术家，专辑）.默认:1
`BIT[1-4]`	如果大于0，则自动获取音乐状态（播放进度）。默认:5(second)
`BIT[5]`	开启音量同步设置。默认:1

Example: 读AVRCP配置
<< AT+AVRCPCFG
>> +AVRCPCFG=1
OK
Example: 设置成1秒上报播放进度
<< AT+AVRCPCFG=3
>> OK

AT+PLAYPAUSE - 播放/暂停 (从端有效)

指令	AT+PLAYPAUSE
说明	根据当前播放状态将播放或暂停命令发送到远端媒体播放器

AT+PLAY - 播放 (从端有效)

指令	AT+PLAY
说明	发送播放命令到远端媒体播放器

AT+PAUSE - 暂停 (从端有效)

指令	AT+PAUSE
说明	发送暂停命令到远端媒体播放器

AT+FORWARD - 下一曲 (从端有效)

指令	AT+FORWARD
说明	发送下一曲命令到远端媒体播放器

AT+BACKWARD - 上一曲 (从端有效)

指令	AT+BACKWARD
说明	发送上一曲命令到远端媒体播放器

AT+FFWD - 快进 (从端有效)

指令	AT+FFWD=Param
`参数`	0-发送释放快进命令, 1-发送按下快进命令
说明	发送快进命令到远端媒体播放器

AT+RWD - 后退 (从端有效)

指令	AT+RWD=Param
`参数`	0-发送释放后退命令, 1-发送按下后退命令
说明	发送后退命令到远端媒体播放器

GATT 指令

AT+GATTSTAT - 获取 GATT 状态

指令	AT+GATTSTAT
响应	+GATTSTAT=参数
`参数`	+GATTSTAT - GATT 状态

AT+GATTSEND - 通过 GATT 发送数据

指令	AT+GATTSEND=参数1,参数2
`参数1`	数据长度(1 ~ 236)
`参数2`	数据内容
说明	数据透传模式, 此指令无效

SPP 指令

AT+SPPSTAT - 获取 SPP 状态

指令	AT+SPPSTAT
响应	+SPPSTAT=参数
`参数`	+SPPSTAT - SPP 状态

AT+SPPDISC - 断开 SPP 连接

指令	AT+SPPDISC
说明	此指令只是发起断开请求, 以实际查询对应状态为准

AT+SPPSEND - 通过 SPP 发送数据

指令	AT+SPPSEND=参数1,参数2
`参数1`	数据长度(1 ~ 236)
`参数2`	数据内容
说明	数据透传模式, 此指令无效

Le Audio 指令

AT+BISSTAT - 获取 Le Audio 状态

指令	AT+BISSTAT
响应	+BISSTAT=参数
`参数`	+BISSTAT - Le Audio Broadcast 状态

AT+BISADD - BIS添加同步广播源 (从端有效)

指令	AT+BISADD=Param1,Param2
`参数`	广播advertising_sid
`参数`	广播broadcast_id

Example: 通过AT+BISADD=15,62640 添加同步搜索到的BIS广播源
+BISADD=15,62640
OK

AT+BISREMOVE - BIS移除添加同步的广播源 (从端有效)

指令	AT+BISREMOVE
`参数`	NULL 无参数

AT+BISPLAY - BIS播放 (从端有效)

指令	AT+BISPLAY=Param1
`参数`	NULL 无参数

AT+BISPAUSE - BIS暂停 (从端有效)

指令	AT+BISPAUSE=Param1
`参数`	NULL 无参数

AT+CISDISC - 断开 Le Audio Unicast连接

指令	AT+CISDISC
说明	此指令只是发起断开请求, 以实际查询对应状态为准此指令只在Le Audio 单播模式有效

AT+CISCONN - 创建 Le Audio Unicast连接

指令	AT+CISCONN=参数1,参数2
`参数0`	0:公共地址类型 1:随机地址类型
`参数1`	目标设备 MAC 地址(12字节 ASCII)
说明	此指令只在Le Audio 单播模式有效

消息列表

通用消息

+VER - 固件版本信息

消息	+VER=参数1,参数2,参数3
`参数1`	模块型号
`参数2`	固件版本
`参数3`	固件编译时间

+DEVMOD - 设备模式信息

消息	+DEVMOD=参数1
`参数1`	SLAVE:音频接收 MASTER: 音频发射

+DEVSTAT - 模块状态

消息	+DEVSTAT=参数
`参数`	十进制数, 以十六进制解析
`位[0]`	0: 关机 1: 开机
`位[1]`	0: BR/EDR 不可发现 1: BR/EDR 可发现
`位[2]`	0: LE 停止广播 1: LE 广播中
`位[3]`	0: BR/EDR 停止扫描 1: BR/EDR 扫描中
`位[4]`	0: LE 停止扫描 1: LE 扫描中

+SCAN - 扫描结果

消息1	+SCAN =参数1,参数2,参数3, 参数4,参数5{,参数6{,参数7}}
`参数1`	序号
`参数2`	0: LE 公共 MAC 地址 1: LE 随机 MAC 地址 2: BR/EDR MAC 地址
`参数3`	MAC 地址(12 字节 ASCII)
`参数4`	信号值(-127 ~ -1)
`参数5`	设备名称长度/广播数据长度
`参数6`	设备名称/广播数据
`参数7`	设备类型
消息2	+SCAN=E
说明	扫描结束

+BIS - 广播源扫描结果

消息1	+BIS =参数1,参数2,参数3, 参数4,参数5{,参数6}
`参数1`	序号
`参数2`	信号强度
`参数3`	广播sid
`参数4`	广播 Broadcast
`参数5`	广播地址
`参数6`	设备名称/广播数据
消息2	+SCAN=E
说明	扫描结束

+PAIRED - 配对完成

消息	+PAIRED=参数
`参数`	当前配对设备 MAC 地址(12字节 ASCII)

+I2SSR - I2S 采样率

消息	+I2SSR=参数
`参数`	I2S 采样率

HFP 消息

+HFPSTAT - HFP 状态

消息	+HFPSTAT=参数
`参数1`	0: 不支持 1: 待机 2: 连接中 3: 已连接 4: 去电 5: 来电 6: 通话中

+HFPDEV - HFP 连接设备信息

消息	+HFPDEV=参数1{,参数2}
`参数1`	当前连接设备 MAC 地址
`参数2`	当前连接设备名称(UTF-8)

+HFPCID - 来电/去电电话号码

消息	+HFPCID=Param
`参数`	(1~25 Bytes ASCII), 电话号码

Example: 拨打10086
<< AT+HFPDIAL=10086
>> +HFPSTAT=4
>> +HFPCID=10086
>> +HFPCIE=China Mobile
>> +HFPAUDIO=1

例如: 来电号码13265463800
>> +HFPSTAT=5
>> +HFPCID=13265463800
>> +HFPCIE=Jerry
>> +HFPAUDIO=1

+HFPCIE - 来电/去电电话名称

消息	+HFPCIE=Param
`参数`	(UTF8), 电话名称
说明	此事件苹果手机支持,安卓大多数手机不支持

+HFPCONN - HFP 连接中

消息	+HFCONN=参数
`参数`	当前 HFP 连接中的设备 MAC 地址

+HFPAUDIO - HFP 通话状态

消息	+HFPAUDIO=参数
`参数`	0: 通话断开 1: 通话连接

+HFPSIG - HFP远端设备网络信号强度

消息	+HFPSIG=Param
`参数`	(0~5) 远端设备的网络信号强度

+HFPROAM - HFP远端设备漫游状态

消息	+HFPROAM=Param
`参数`	(0/1) 远端设备的漫游状态

+HFPBATT - HFP远端设备电池电量

消息	+HFPBATT=Param
`参数`	(0~5) 远程设备的电池电量

+HFPNET - HFP远端设备网络运营商

消息	+HFPNET=Param
`参数`	（UTF8）远程设备的网络运营商选择

+HFPMANU - HFP远端设备制造商

消息	+HFPMANU=Param
`参数`	（UTF8）远程设备制造商

+HFPIBR - HFP远端设备支持来电铃声

消息	+HFPIBR=Param
`参数`	0-不支持 1-支持
说明	指示当前连接的手机是否支持来电铃声

+HFPNUM - HFP远端设备本机号码

消息	+HFPNUM=Param
`参数`	(ASCII)远端设备的本机号码

+HFPSR - HFP 通话采样率

消息	+HFPSR=参数
`参数`	通话采样率

+HFPHUNG - HFP 连接设备拒接来电/结束去电

消息	+HFPHUNG

+HFPVGS - HFP 连接设备的扬声器增益

消息	+HFPVGS=参数
`参数`	连接设备的扬声器增益

+HFPVGM - HFP 连接设备的麦克风增益

消息	+HFPVGM=参数
`参数`	连接设备的麦克风增益

A2DP/AVRCP 消息

+A2DPSTAT - A2DP 状态

消息	+A2DPSTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接 4: 播放中 5: 暂停播放

+A2DPENC - A2DP 编码方式

消息	+A2DPENC=参数
`参数`	1: SBC 2: APTX 3: APTX-HD 4: APTX-AD

+A2DPDEV - A2DP 连接设备信息

消息	+A2DPDEV=参数1{,参数2}
`参数1`	当前连接设备 MAC 地址
`参数2`	当前连接设备名称(UTF-8)

+A2DPCONN - A2DP 连接中

消息	+A2DPCONN=参数
`参数`	当前连接中的设备 MAC 地址

+A2DPSR - A2DP 编码采样率

消息	+A2DPSR=参数
`参数`	A2DP 编码采样率

+AVRCPSTAT - AVRCP 状态

消息	+AVRCPSTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接

+PLAYSTAT - 媒体播放器播放状态

消息	+PLAYSTAT=Param
`参数`	(0) Stopped (1) Playing (2) Paused (3) Fast Forwarding (4) Fast Rewinding

+TRACKSTAT - 媒体播放器播放进度

消息	+TRACKSTAT=Param1,Param2,Param3
`参数1`	(0~4), 媒体播放器状态
`参数2`	(Decimal ASCII),当前音乐播放的时间(毫秒)
`参数3`	(Decimal ASCII),当前音乐的总时间(毫秒)

+TRACKINFO - 媒体音乐信息

Format	+TRACKINFO=Param1,Param2,Param3
`参数1`	标题
`参数2`	艺术家
`参数3`	专辑

Example: 手机播放歌曲“Creep-Radio Head”

>> +TRACKINFO=Creep , Radiohead , Pablo Honey

+AVRCPCONN - AVRCP 连接中

消息	+AVRCPCONN=参数
`参数`	当前连接中的设备 MAC 地址

+SPKVOL - 远端扬声器音量

消息	+SPKVOL=参数
`参数`	远端扬声器音量

+CTVOLUP - 音量加

消息	+CTVOLUP
说明	收到音量加指令

+CTVOLDN - 音量减

消息	+CTVOLDN
说明	收到音量加指令

+CTPLAY - 播放

消息	+CTPLAY
说明	收到播放指令

+CTPAUSE - 播放暂停

消息	+CTPAUSE
说明	收到播放暂停指令

+CTSTOP - 播放停止

消息	+CTSTOP
说明	收到播放停止指令

+CTFWD - 快进

消息	+CTFWD
说明	收到快进指令

+CTBACK - 快退

消息	+CTBACK
说明	收到快退指令

Le Audio 消息

+BISSTAT - Le Audio Broadcast 状态

消息	+BISSTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接 4: 播放中 5: 播放暂停

+CISSTAT - Le Audio Unicast 状态

消息	+CISSTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接 4: 播放中 5: 播放暂停

+LEASR - Le Audio 采样率

消息	+LEASR=参数
`参数`	采样率

GATT 消息

+GATTSTAT - GATT 状态

消息	+GATTSTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接

+GATTDATA - GATT 收到数据

消息	+GATTDATA=参数1,参数2
`参数1`	数据长度
`参数2`	数据内容

SPP 消息

+SPPSTAT - SPP 状态

消息	+SPPSTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接

+SPPDATA - SPP 收到数据

消息	+SPPDATA=参数1,参数2
`参数1`	数据长度
`参数2`	数据内容

+SPPDEV - SPP 连接设备信息

消息	+SPPDEV=参数1
`参数1`	当前连接设备 MAC 地址(12字节 ASCII)

应用示例

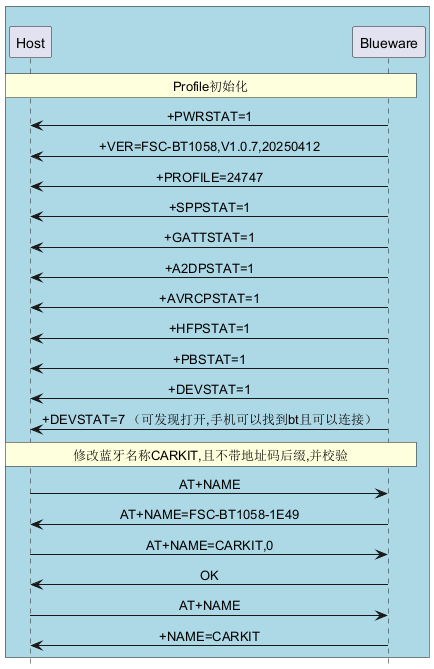

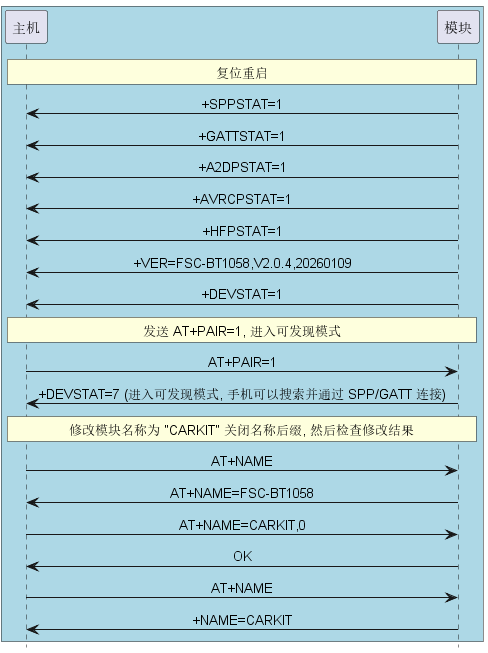

修改 BR/EDR 名称

@startuml

hide footbox
skinparam sequenceMessageAlign center

box #LightBlue
participant 主机 as host
participant 模块 as bt
end box

rnote over host, bt: 复位重启
bt -> host: +SPPSTAT=1
bt -> host: +GATTSTAT=1
bt -> host: +A2DPSTAT=1
bt -> host: +AVRCPSTAT=1
bt -> host: +HFPSTAT=1
bt -> host: +VER=FSC-BT1058,V2.0.4,20260109
bt -> host: +DEVSTAT=1

rnote over host, bt: 发送 AT+PAIR=1, 进入可发现模式
host -> bt: AT+PAIR=1
bt -> host: +DEVSTAT=7 (进入可发现模式, 手机可以搜索并通过 SPP/GATT 连接)

rnote over host, bt: 修改模块名称为 "CARKIT" 关闭名称后缀, 然后检查修改结果
host -> bt: AT+NAME
bt -> host: AT+NAME=FSC-BT1058
host -> bt: AT+NAME=CARKIT,0
bt -> host: OK
host -> bt: AT+NAME
bt -> host: +NAME=CARKIT

@enduml

修改名称示例代码

void change_name(void)
{
    uart_send("AT+NAME\r\n");
    if(uart_read("+NAME",name_buf))
    {
        if(memcmp(name_buf,"CARKIT",6))
        {
            uart_send("AT+NAME=CARKIT,0\r\n");  // disable MAC address suffix
            uart_send("AT+NAME\r\n");   // read bt name
            if(uart_read("+NAME",name_buf))
            {
                if(memcmp(name_buf,"CARKIT",6))
                {
                    //change name fail
                }
                else
                {
                    //change name success
                }
            }
        }
    }
}

备注

修改任何参数, 建议先查询再修改, 最后验证修改结果

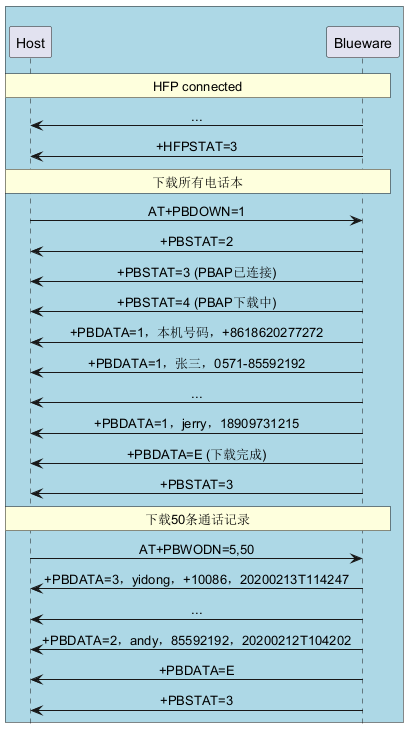

A2DP/HFP 示例主端有效

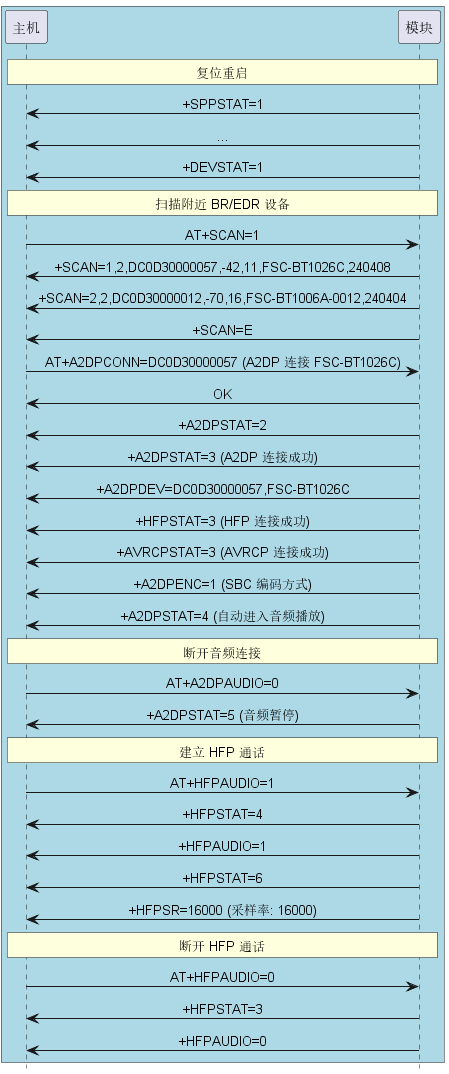

经典蓝牙接收模式连接从端有效

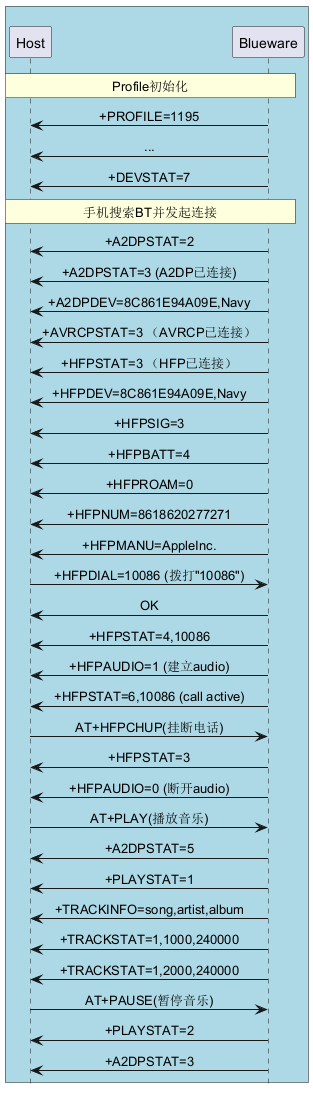

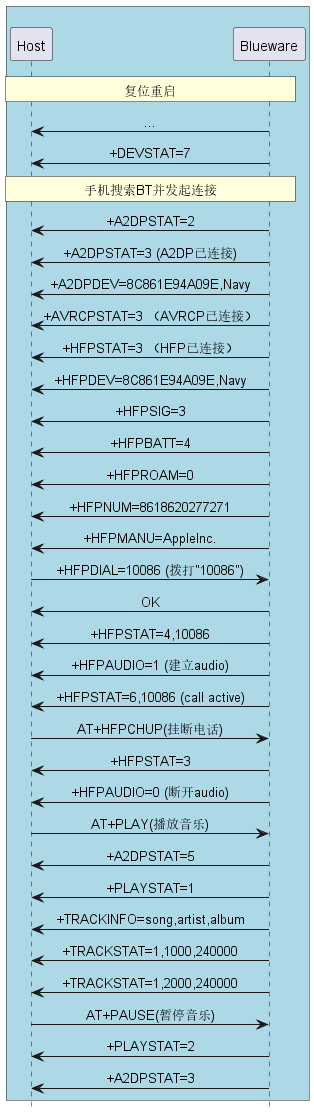

@startuml
hide footbox
skinparam sequenceMessageAlign center

box #LightBlue
participant Host as host
participant Blueware as bt
end box

rnote over host, bt: 复位重启

bt -> host: ...
bt -> host: +DEVSTAT=7

rnote over host, bt: 手机搜索BT并发起连接
bt -> host: +A2DPSTAT=2
bt -> host: +A2DPSTAT=3 (A2DP已连接)
bt -> host: +A2DPDEV=8C861E94A09E,Navy
bt -> host: +AVRCPSTAT=3 （AVRCP已连接）
bt -> host: +HFPSTAT=3 （HFP已连接）
bt -> host: +HFPDEV=8C861E94A09E,Navy
bt -> host: +HFPSIG=3
bt -> host: +HFPBATT=4
bt -> host: +HFPROAM=0
bt -> host: +HFPNUM=8618620277271
bt -> host: +HFPMANU=AppleInc.

host -> bt: +HFPDIAL=10086 (拨打"10086")
bt -> host: OK
bt -> host: +HFPSTAT=4,10086
bt -> host: +HFPAUDIO=1 (建立audio)
bt -> host: +HFPSTAT=6,10086 (call active)
host -> bt: AT+HFPCHUP(挂断电话)
bt -> host: +HFPSTAT=3
bt -> host: +HFPAUDIO=0 (断开audio)

host -> bt: AT+PLAY(播放音乐)
bt -> host: +A2DPSTAT=5
bt -> host: +PLAYSTAT=1
bt -> host: +TRACKINFO=song,artist,album
bt -> host: +TRACKSTAT=1,1000,240000
bt -> host: +TRACKSTAT=1,2000,240000
host -> bt: AT+PAUSE(暂停音乐)
bt -> host: +PLAYSTAT=2
bt -> host: +A2DPSTAT=3

@enduml

Le Audio 广播模式主端有效

备注

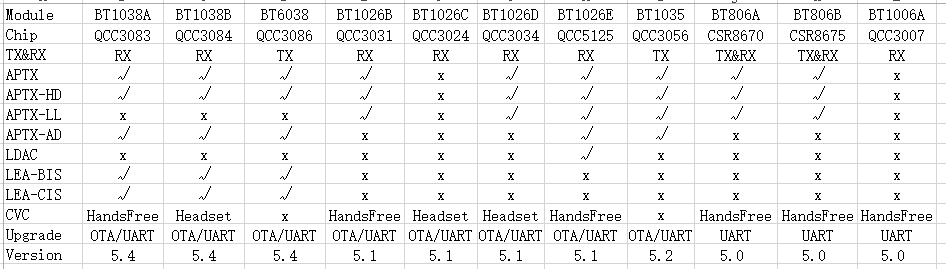

设置好之后, 就可以使用支持 Le Audio 功能的设备进行扫描, 例如 FSC-BT1038A

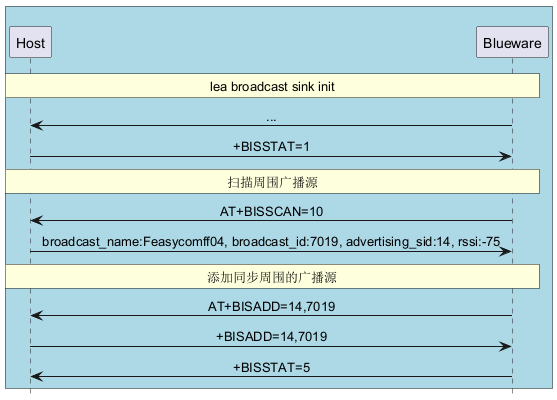

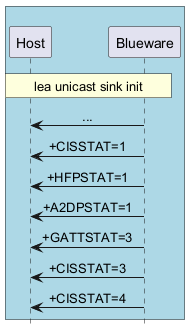

Le Audio 单播模式主端有效

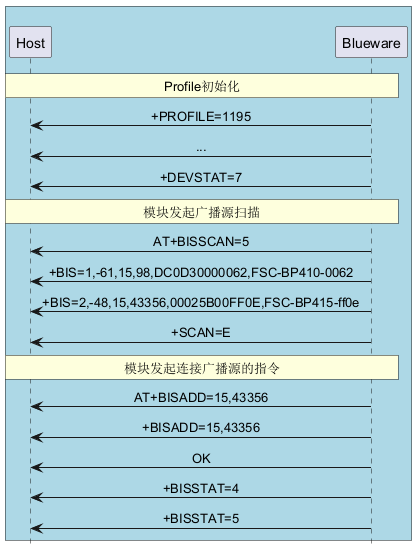

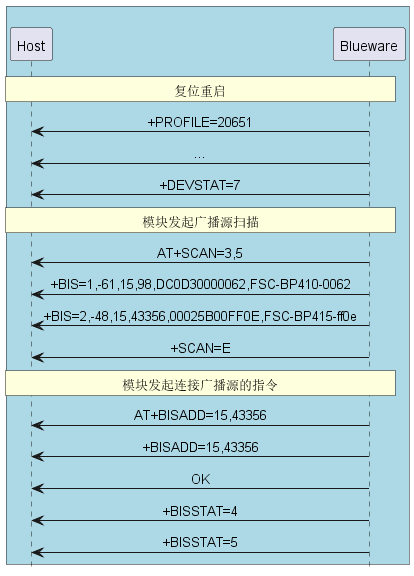

LE Audio Broadcast 扫描连接从端有效

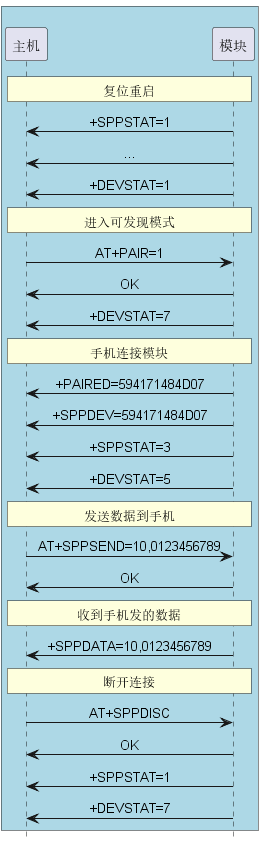

SPP 数据传输

备注

SPP 连接不支持苹果设备

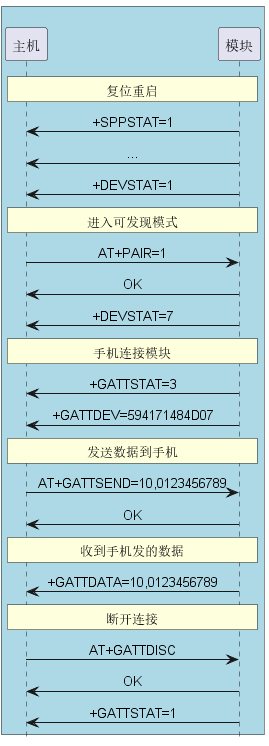

GATT 数据传输

联系我们

深圳飞易通科技有限公司

地址：深圳市宝安区西乡街道共乐社区铁仔路50号凤凰智谷A栋508室

电话：86-755-23062695

业务咨询：sales@feasycom.com

技术支持：support@feasycom.com

官网：www.feasycom.cn

论坛：forum.feasycom.cn

Appendix

下载 PDF 文档

下载 PDF 文档
