FSC-BT6038A 编程手册

概述

发布说明

序号	版本	日期	说明
1	V1.0.0	2024/05/23	初始版本
2	V1.0.1	2024/07/09	1. 增加 Le Audio 相关指令和消息说明 2. 增加 GATTS 相关指令和消息说明 3. 修复已知错误
3	V1.0.2	2025/01/07	1. 修复已知错误 2. 增加部分指令和事件上报

说明

本设计指南适用于工程师开发 FSC-BT6038A 系列蓝牙模块

默认配置

BR/EDR 名称	FSC-BT6038A
BLE 名称	FSC-BT6038A-LE
串口配置	115200/8/N/1

硬件参考设计

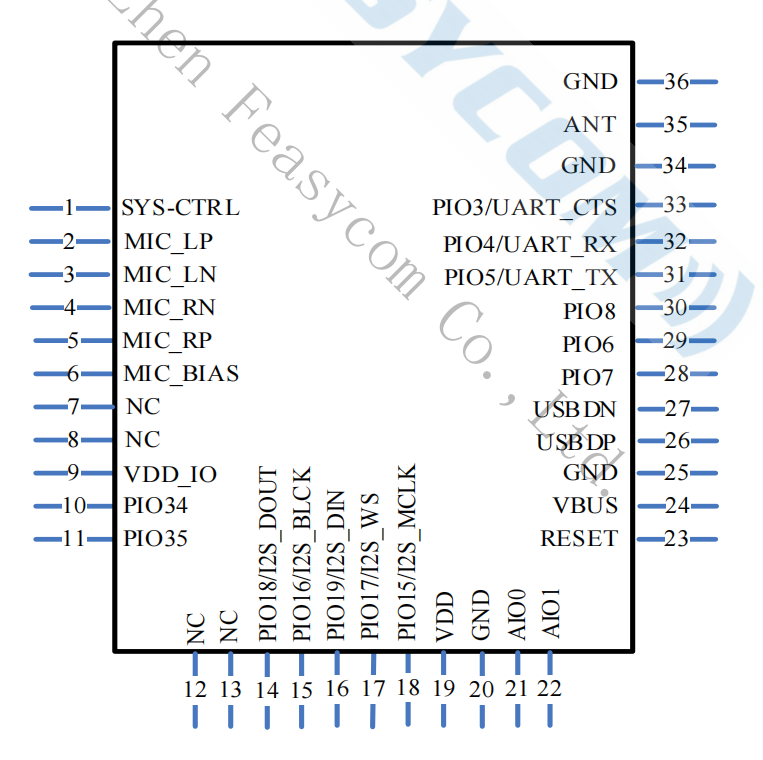

引脚图

以 FSC-BT6038A 为例:

引脚说明

序号	名称	类型	说明
1	SYS_CTRL	I	开关机控制, 数字输入
2	MIC_LP	A	左声道模拟差分输入正
3	MIC_LN	A	左声道模拟差分输入负
4	MIC_RN	A	右声道模拟差分输入正
5	MIC_RP	A	右声道模拟差分输入负
6	MIC_BIAS	A	麦克风偏置输出
7	NC	N	未使用, 悬空
8	NC	N	未使用, 悬空
9	VDD_IO	P	I/O 电源输入
10	PIN34	I/O	可编程 I/O, 复用功能 I2C_SDA
11	PIN35	I/O	可编程 I/O, 复用功能 I2C_SCL
12	NC	N	未使用, 悬空
13	NC	N	未使用, 悬空
14	PIO18	I/O	可编程 I/O, 复用功能 I2S_DOUT
15	PIO16	I/O	可编程 I/O, 复用功能 I2S_BCLK
16	PIO19	I/O	可编程 I/O, 复用功能 I2S_DIN
17	PIO17	I/O	可编程 I/O, 复用功能 I2S_WS
18	PIO15	I/O	可编程 I/O, 复用功能 I2S_MCLK
19	VDD	P	电源输入
20	GND	P	电源地
21	AIO0	I/O	通用数字/模拟输入, LED 驱动输出
22	AIO1	I/O	通用数字/模拟输入, LED 驱动输出
23	RESET	I	复位输入
24	VBUS	P	USB 电源输入
25	GND	P	电源地
26	USB_DP	I/O	USB 数据差分正
27	USB_DN	I/O	USB 数据差分负
28	PIN7	I/O	可编程 I/O, TRBI_MISO
29	PIN6	I/O	可编程 I/O, TRBI_MOSI
30	PIN8	I/O	可编程 I/O, TRBI_CLK
31	PIO5	I/O	可编程 I/O, UART_TX
32	PIO4	I/O	可编程 I/O, UART_RX
33	PIO3	I/O	可编程 I/O, UART_CTS, SPDIF输入
34	GND	P	电源地
35	EXT_ANT	A	天线接口
36	GND	P	电源地

说明

简单测试, 只需连接 VDD/VDD_IO/GND/UART_TX/UART_RX
电路设计绘制完成后, 请发给feasy.com审核以确保模块最佳通讯距离

功能说明

配置规范

SPP (串口配置规范)
GATTS (通用属性配置文件, LE外设)
GATTC (通用属性配置文件, LE中心)
HFP-HF (免提规范, 设备)
HFP-AG (免提规范, 网关)
A2DP-SINK (高级音频分发规范, 从端)
A2DP-SOURCE (高级音频分发规范, 主端)
AVRCP-CONTROLLER (音视频远程控制规范, 控制器)
AVRCP-TARGET (音视频远程控制规范, 目标)
HID-DEVICE (人机接口规范)
PBAP (电话本规范)
LE-AUDIO (低功耗音频规范)

GATT 默认服务和特征

类型	UUID	特征	说明
服务	0xFFF0		透传服务
写	0xFFF2	写, 写不带响应	从 APP 发到模块
通知	0xFFF1	通知	从模块发到 APP

指令说明

概述

所有指令和消息, 都符合下述形式
{ } 中包含的内容是可选参数
<< 后跟随主机发给模块的指令
>> 后跟随模块发给主机的响应/消息

指令格式

AT+CMD{=参数1{,参数2{,参数3...}}}<CR><LF>

所有指令以"AT"开始, 回车换行结尾
<CR>表示回车符, 十六进制为0x0D
<LF>表示换行符, 十六进制为0x0A
如果指令包含参数, 参数在"="之后
如果指令包含多个参数, 每个参数之间以","分隔
如果指令有响应, 响应以回车换行开始和结束
模块对每条指令都会返回执行结果, 执行成功返回"OK", 失败返回"ERROR"

例如: 获取模块BR/EDR名称
<< AT+NAME
>> +NAME=FSC-BT6038A
>> OK

例如: 在没有来电和去电的时候接通通话
<< AT+HFPANSW
>> ERROR

消息格式

<CR><LF>+消息{=参数1{,参数2{,参数3...}}}<CR><LF>

所有上报的消息, 以回车换行开始和结束
如果消息包含参数, 参数在"="之后
如果消息包含多个参数, 每个参数之间以","分隔

例如: 从APP接收到SPP的数据, 内容为"1234567890"

>> +SPPDATA=10,1234567890

指令列表

通用指令

AT+HELP - 列出当前固件支持的所有指令

指令	AT+HELP
响应	<COMMAND SUMMARY:DESCRIPTION:PROFILE CATEGORY> ... ...

AT+VER - 获取固件版本信息

指令	AT+VER
响应	+VER=参数1,参数2,参数3
说明	+VER - 固件版本信息

AT+BAUD - 获取/设置串口波特率

指令	AT+BAUD{=参数}
`参数`	9600/ 19200/ 38400/ 57600/ 115200/ 230400/ 460800 500000/ 921600/ 1000000/ 1382400/ 1500000/ 2000000
响应	+BAUD=参数
`参数`	模块当前波特率
说明	修改波特率立即生效, 不需要重启模块

AT+I2SCFG - 获取/设置 I2S 配置

指令	AT+I2SCFG{=参数}
`参数`	十进制数, 以十六进制解析
`位[0]`	0: 失能 1: 使能
`位[1]`	0: 主机模式 1: 从机模式
`位[2]`	0: 48000Hz采样率 1: 44100Hz采样率
`位[3]`	0: 数据左对齐 1: 数据右对齐
`位[4]`	0: 数据延时1位 1: 数据不延时
`位[6-5]`	00: 16位采样深度 01: 24位采样深度 10: 32位采样深度
响应	+I2SCFG=参数
`参数`	当前I2S配置, 格式如上
说明	重启后生效

AT+MICGAIN - 获取/设置输入增益

指令	AT+MICGAIN{=参数}
`参数`	0 ~ 10: 设置目标增益 +: 增益加大 -: 增益减小
响应	+MICGAIN=参数
`参数`	当前输入增益
说明	USB输入模式, 参数只能是+/- I2S/SPDIF输入, 此指令无效

AT+REBOOT - 软件复位

指令	AT+REBOOT
说明	模块将断开所有连接, 然后重启

AT+RESTORE - 恢复默认配置

指令	AT+RESTORE
说明	模块将恢复默认配置, 然后重启

AT+BTEN - 获取和设置蓝牙状态

指令	AT+BTEN{=参数}
`参数`	0: 失能 1: 使能
响应	+BTEN=参数
`参数`	当前蓝牙状态

AT+LECFG - 获取/设置 LE 随机 MAC 地址

指令	AT+LECFG{=参数}
`参数`	0: 失能 1: 使能
响应	+LECFG=参数
`参数`	当前状态

AT+PROFILE - 获取/设置使用的蓝牙配置规范

指令	AT+PROFILE{=参数}
`参数`	十进制数, 以十六进制解析
`位[0]`	SPP (串口配置规范)
`位[1]`	GATTS (通用属性配置文件, LE外设)
`位[2]`	GATTC (通用属性配置文件, LE中心)
`位[3]`	HFP-HF (免提规范, 设备)
`位[4]`	HFP-AG (免提规范, 网关)
`位[5]`	A2DP-SINK (高级音频分发规范, 从端)
`位[6]`	A2DP-SOURCE (高级音频分发规范, 主端)
`位[7]`	AVRCP-CONTROLLER (音视频远程控制规范, 控制器)
`位[8]`	AVRCP-TARGET (音视频远程控制规范, 目标)
`位[9]`	HID-DEVICE (人机接口规范)
`位[10]`	PBAP (电话本规范)
`位[11]`	LE-AUDIO (低功耗音频规范)
响应	+PROFILE=参数
`参数`	当前使用的规范
说明	修改配置, 模块自动重启 BT6038A 只支持 SPP, HFP-AG, A2DP-SOURCE, AVRCP-TARGET, LE-AUDIO, GATTS LE-AUDIO, GATTS 不能同时使用

AT+AUTOCONN - 获取/设置上电自动回连次数

指令	AT+AUTOCONN{=参数}
`参数`	0: 失能 1 ~ 15: 重连次数
响应	+AUTOCONN=参数
`参数`	当前重连次数

AT+STAT - 获取所有状态

指令	AT+STAT
响应	+STAT=参数1,参数2,参数3,参数4,参数5,参数6,参数7
`参数1`	+DEVSTAT - 模块状态
`参数2`	+SPPSTAT - SPP 状态
`参数3`	+GATTSTAT - GATT 状态
`参数4`	+HFPSTAT - HFP 状态
`参数5`	+A2DPSTAT - A2DP 状态
`参数6`	+AVRCPSTAT - AVRCP 状态
`参数7`	+LEASTAT - Le Audio 状态

AT+DEVSTAT - 获取模块状态

指令	AT+DEVSTAT
响应	+DEVSTAT=参数
`参数`	+DEVSTAT - 模块状态

AT+ADDR - 获取 BR/EDR MAC 地址

指令	AT+ADDR
响应	+ADDR=参数
`参数`	模块 BR/EDR MAC 地址(12字节 ASCII)

AT+LEADDR - 获取 LE MAC 地址

指令	AT+LEADDR
响应	+LEADDR=参数
`参数`	模块 LE MAC 地址(12字节 ASCII)

AT+NAME - 获取/设置 BR/EDR 名称

指令	AT+NAME{=参数1{,参数2}}
`参数1`	BR/EDR 名称
`参数2`	名称后缀, 在设置名称后面追加 MAC 地址的后4位 0: 失能 1: 使能
响应	+NAME=参数
`参数`	BR/EDR 名称
说明	设置名称最多不超过31字节

AT+LENAME - 获取/设置 LER 名称

指令	AT+LENAME{=参数1{,参数2}}
`参数1`	LE 名称
`参数2`	名称后缀, 在设置名称后面追加 MAC 地址的后4位 0: 失能 1: 使能
响应	+LENAME=参数
`参数`	LE 名称
说明	设置名称最多不超过31字节

AT+ADVDATA - 获取/设置 LE 广播数据

指令	AT+ADVDATA{=参数}
`参数`	LE 广播数据
响应	+ADVDATA=参数
`参数`	当前 LE 广播数据
说明	获取/设置广播数据, 格式为十六进制字符串, 长度最多62字节此指令在未使能 GATTS 时无效

AT+COD - 获取/设置模块类型

指令	AT+COD=参数
`参数`	设备类型(6字节 ASCII)
响应	+COD=参数
`参数`	设备类型
说明	设备类型, 详见 COD

AT+PAIR - 获取/设置蓝牙可见性

指令	AT+PAIR=参数
`参数`	0: 失能 1: 使能
响应	+PAIR=参数
`参数`	当前蓝牙可见性

AT+SCAN - 扫描附近设备

指令	AT+SCAN=参数1{,参数2}{,参数3}
`参数1`	0: 停止扫描 1: 扫描 BR/EDR 设备 2: 扫描 LE 设备
`参数2`	扫描时间, 最大 255 (单位: 秒)
`参数3`	0: LE 上报格式和 BR/EDR 一样 1: LE 上报原始广播数据 2: 只上报支持 Le Audio 设备
说明	+SCAN - 扫描结果

AT+PLIST - 获取/删除配对记录

指令	AT+PLIST{=参数}
`参数`	0: 删除所有配对记录 1 ~ 8: 删除对应序号的配对记录 MAC 地址(12字节 ASCII): 删除对应 MAC 地址的配对记录
响应1	+PLIST=参数1, 参数2{,参数3}
`参数1`	序号
`参数2`	MAC 地址(12字节 ASCII)
`参数3`	配对设备名称(UTF-8)
响应2	+PLIST=E
说明	如果不带参数, 则列出所有配对记录

AT+DSCA - 断开所有蓝牙连接

指令	AT+DSCA
说明	此指令只是发起断开请求, 以实际查询对应状态为准

AT+TPMODE - 获取/设置数据透传模式

指令	AT+TPMODE{=参数}
`参数`	0: 失能 1: 使能
响应	+TPMODE=参数
`参数`	当前透传模式
说明	当 SPP/GATT 连接上并且使能透传模式, 串口收到的所有数据都将发送到 APP

AT+AUXCFG - 获取/设置音频输入模式

指令	AT+AUXCFG{=参数}
`参数`	0: USB 1: 模拟 2: SPDIF 3: I2S
响应	+AUXCFG=参数
`参数`	当前输入模式
说明	重启后生效 Le Audio 模式, 只支持USB和模拟输入

AT+LINKKEY - 获取连接设备的密钥

指令	AT+LINKKEY=参数
`参数`	目标设备 MAC 地址(12字节 ASCII)
响应	+LINKKEY=参数1,参数2
`参数1`	目标设备 MAC 地址(12字节 ASCII)
`参数2`	目标设备连接密钥(32字节 ASCII)

AT+RSSI - 获取连接设备信号值

指令	AT+RSSI=参数
`参数`	目标设备 MAC 地址(12字节 ASCII)
响应	+RSSI=参数1,参数2
`参数1`	目标设备 MAC 地址(12字节 ASCII)
`参数2`	目标设备连接信号值
说明	如果返回0, 表示获取失败

AT+LINKCFG - 获取/设置自动扫描连接

指令	AT+LINKCFG{=参数1{,参数2}}
`参数1`	0: 失能 1: 使能
`参数2`	0: 扫描所有设备 1: 只扫描主服务为音频的设备

AT+AUDMODE - 获取/设置蓝牙音频模式

指令	AT+AUDMODE{=参数1}
`参数1`	0: BR/EDR 模式 1: Le Audio 广播模式 2: Le Audio 单播模式
说明	修改配置, 模块自动重启

AT+PRINT - 获取/设置消息上报模式

指令	AT+PRINT{=参数1}
`参数1`	0: 失能 1: 失能
说明	打开/关闭消息上报

HFP 指令

AT+HFPSTAT - 获取 HFP 状态

指令	AT+HFPSTAT
响应	+HFPSTAT=参数
参数	+HFPSTAT - HFP 状态

AT+HFPCONN - 创建 HFP 连接

指令	AT+HFPCONN{=参数}
`参数`	目标设备 MAC 地址(12字节 ASCII)
说明	如果不带参数, 将连接最后连接的设备

AT+HFPDISC - 断开 HFP 连接

指令	AT+HFPDISC
说明	此指令只是发起断开请求, 以实际查询对应状态为准

AT+HFPRING - 模拟来电

指令	AT+HFPRING{=参数}
`参数`	模拟来电号码(ASCII)
说明	最多15字节如果不带参数, 将重拨上次通话号码

AT+HFPANSW - 接听来电

指令	AT+HFPANSW

AT+HFPCHUP - 拒接/挂断通话

指令	AT+HFPCHUP

AT+HFPAUDIO - 建立/断开通话

指令	AT+HFPAUDIO=参数
`参数`	0: 断开与连接设备的通话 1: 建立与连接设备的通话

AT+HFPWBS - 获取/设置 HFP 协商功能

指令	AT+HFPWBS{=参数}
`参数`	0: 失能 1: 使能
响应	+HFPWBS=参数
参数	当前状态

AT+HFPNREC - 获取/设置 HFP 回声消除功能

指令	AT+HFPNREC{=参数}
`参数`	0: 失能 1: 使能
响应	+HFPNREC=参数
参数	当前状态

A2DP/AVRCP 指令

AT+A2DPSTAT - 获取 A2DP 状态

指令	AT+A2DPSTAT
响应	+A2DPSTAT=参数
参数	+A2DPSTAT - A2DP 状态

AT+A2DPCONN - 创建 A2DP 连接

指令	AT+A2DPCONN{=参数}
`参数`	目标设备 MAC 地址(12字节 ASCII)
说明	如果不带参数, 将连接最后连接的设备

AT+A2DPDISC - 断开 A2DP 连接

指令	AT+A2DPDISC
说明	此指令只是发起断开请求, 以实际查询对应状态为准

AT+A2DPCFG - 获取/设置 A2DP 编码配置

指令	AT+A2DPCFG{=参数}
`参数`	十进制数, 以十六进制解析
`位[0]`	AAC 0: 失能 1: 使能
`位[1]`	APTX 0: 失能 1: 使能
`位[2]`	APTX-LL 0: 失能 1: 使能
`位[3]`	APTX-HD 0: 失能 1: 使能
`位[4]`	APTX-AD 0: 失能 1: 使能
`位[5]`	LDAC 0: 失能 1: 使能
响应	当前配置
说明	BT6038A 只支持 APTX, APTX-AD, APTX-HD

AT+A2DPENC - 获取当前 A2DP 使用的编码方式

指令	AT+A2DPENC
响应	+A2DPENC=参数
`参数`	+A2DPENC - A2DP 编码方式

AT+A2DPAUDIO - 建立/断开 A2DP 音频

指令	AT+A2DPAUDIO=参数
`参数`	0: 断开与连接设备的音频 1: 建立与连接设备的音频

AT+AVRCPSTAT - 获取 AVRCP 状态

指令	AT+AVRCPSTAT
响应	+AVRCPSTAT=参数
`参数`	+AVRCPSTAT - AVRCP 状态

AT+AVRCPCONN - 创建 AVRCP 连接

指令	AT+AVRCPCONN{=参数}
`参数`	目标设备 MAC 地址(12字节 ASCII)
说明	如果不带参数, 将连接最后连接的设备

AT+AVRCPDISC - 断开 AVRCP 连接

指令	AT+AVRCPDISC
说明	此指令只是发起断开请求, 以实际查询对应状态为准

AT+AVRCPSPKVOL - 获取/设置远端输出音量

Command	AT+AVRCPSPKVOL{=参数}
`参数`	音量值(0 - 15)
说明	此指令只在AVRCP已连接且远端设备支持绝对音量控制下有效

GATT 指令

AT+GATTSTAT - 获取 GATT 状态

指令	AT+GATTSTAT
响应	+GATTSTAT=参数
`参数`	+GATTSTAT - GATT 状态

AT+GATTSEND - 通过 GATT 发送数据

指令	AT+GATTSEND=参数1,参数2
`参数1`	数据长度(1 ~ 236)
`参数2`	数据内容
说明	数据透传模式, 此指令无效

SPP 指令

AT+SPPSTAT - 获取 SPP 状态

指令	AT+SPPSTAT
响应	+SPPSTAT=参数
`参数`	+SPPSTAT - SPP 状态

AT+SPPDISC - 断开 SPP 连接

指令	AT+SPPDISC
说明	此指令只是发起断开请求, 以实际查询对应状态为准

AT+SPPSEND - 通过 SPP 发送数据

指令	AT+SPPSEND=参数1,参数2
`参数1`	数据长度(1 ~ 236)
`参数2`	数据内容
说明	数据透传模式, 此指令无效

Le Audio 指令

AT+LEASTAT - 获取 Le Audio 状态

指令	AT+LEASTAT
响应	+LEASTAT=参数
`参数`	+LEASTAT - Le Audio 状态

AT+LEADISC - 断开 Le Audio 连接

指令	AT+LEADISC
说明	此指令只是发起断开请求, 以实际查询对应状态为准此指令只在Le Audio 单播模式有效

AT+LEACONN - 创建 Le Audio 连接

指令	AT+LEACONN=参数1
`参数1`	目标设备 MAC 地址(12字节 ASCII)
说明	此指令只在Le Audio 单播模式有效

消息列表

通用消息

+VER - 固件版本信息

消息	+VER=参数1,参数2,参数3
`参数1`	模块型号
`参数2`	固件版本
`参数3`	固件编译时间

+DEVSTAT - 模块状态

消息	+DEVSTAT=参数
`参数`	十进制数, 以十六进制解析
`位[0]`	0: 关机 1: 开机
`位[1]`	0: BR/EDR 不可发现 1: BR/EDR 可发现
`位[2]`	0: LE 停止广播 1: LE 广播中
`位[3]`	0: BR/EDR 停止扫描 1: BR/EDR 扫描中
`位[4]`	0: LE 停止扫描 1: LE 扫描中

+SCAN - 扫描结果

消息1	+SCAN =参数1,参数2,参数3, 参数4,参数5{,参数6{,参数7}}
`参数1`	序号
`参数2`	0: LE 公共 MAC 地址 1: LE 随机 MAC 地址 2: BR/EDR MAC 地址
`参数3`	MAC 地址(12 字节 ASCII)
`参数4`	信号值(-127 ~ -1)
`参数5`	设备名称长度/广播数据长度
`参数6`	设备名称/广播数据
`参数7`	设备类型
消息2	+SCAN=E
说明	扫描结束

+PAIRED - 配对完成

消息	+PAIRED=参数
`参数`	当前配对设备 MAC 地址(12字节 ASCII)

+I2SSR - I2S 采样率

消息	+I2SSR=参数
`参数`	I2S 采样率

HFP 消息

+HFPSTAT - HFP 状态

消息	+HFPSTAT=参数
`参数1`	0: 不支持 1: 待机 2: 连接中 3: 已连接 4: 去电 5: 来电 6: 通话中

+HFPDEV - HFP 连接设备信息

消息	+HFPDEV=参数1{,参数2}
`参数1`	当前连接设备 MAC 地址
`参数2`	当前连接设备名称(UTF-8)

+HFPCONN - HFP 连接中

消息	+HFCONN=参数
`参数`	当前 HFP 连接中的设备 MAC 地址

+HFPAUDIO - HFP 通话状态

消息	+HFPAUDIO=参数
`参数`	0: 通话断开 1: 通话连接

+HFPCID - HFP 通话号码

消息	+HFPCID=参数
`参数`	通话号码(ASCII)

+HFPSR - HFP 通话采样率

消息	+HFPSR=参数
`参数`	通话采样率

+HFPHUNG - HFP 连接设备拒接来电/结束去电

消息	+HFPHUNG

+HFPVGS - HFP 连接设备的扬声器增益

消息	+HFPVGS=参数
`参数`	连接设备的扬声器增益

+HFPVGM - HFP 连接设备的麦克风增益

消息	+HFPVGM=参数
`参数`	连接设备的麦克风增益

A2DP/AVRCP 消息

+A2DPSTAT - A2DP 状态

消息	+A2DPSTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接 4: 播放中 5: 暂停播放

+A2DPENC - A2DP 编码方式

消息	+A2DPENC=参数
`参数`	1: SBC 2: APTX 3: APTX-HD 4: APTX-AD

+A2DPDEV - A2DP 连接设备信息

消息	+A2DPDEV=参数1{,参数2}
`参数1`	当前连接设备 MAC 地址
`参数2`	当前连接设备名称(UTF-8)

+A2DPCONN - A2DP 连接中

消息	+A2DPCONN=参数
`参数`	当前连接中的设备 MAC 地址

+A2DPSR - A2DP 编码采样率

消息	+A2DPSR=参数
`参数`	A2DP 编码采样率

+AVRCPSTAT - AVRCP 状态

消息	+AVRCPSTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接

+AVRCPCONN - AVRCP 连接中

消息	+AVRCPCONN=参数
`参数`	当前连接中的设备 MAC 地址

+SPKVOL - 远端扬声器音量

消息	+SPKVOL=参数
`参数`	远端扬声器音量

+CTVOLUP - 音量加

消息	+CTVOLUP
说明	收到音量加指令

+CTVOLDN - 音量减

消息	+CTVOLDN
说明	收到音量加指令

+CTPLAY - 播放

消息	+CTPLAY
说明	收到播放指令

+CTPAUSE - 播放暂停

消息	+CTPAUSE
说明	收到播放暂停指令

+CTSTOP - 播放停止

消息	+CTSTOP
说明	收到播放停止指令

+CTFWD - 快进

消息	+CTFWD
说明	收到快进指令

+CTBACK - 快退

消息	+CTBACK
说明	收到快退指令

Le Audio 消息

+LEASTAT - Le Audio 状态

消息	+LEASTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接 4: 播放中 5: 播放暂停

+LEASR - Le Audio 采样率

消息	+LEASR=参数
`参数`	采样率

GATT 消息

+GATTSTAT - GATT 状态

消息	+GATTSTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接

+GATTDATA - GATT 收到数据

消息	+GATTDATA=参数1,参数2
`参数1`	数据长度
`参数2`	数据内容

SPP 消息

+SPPSTAT - SPP 状态

消息	+SPPSTAT=参数
`参数`	0: 不支持 1: 待机 2: 连接中 3: 已连接

+SPPDATA - SPP 收到数据

消息	+SPPDATA=参数1,参数2
`参数1`	数据长度
`参数2`	数据内容

+SPPDEV - SPP 连接设备信息

消息	+SPPDEV=参数1
`参数1`	当前连接设备 MAC 地址(12字节 ASCII)

应用示例

修改 BR/EDR 名称

@startuml

hide footbox
skinparam sequenceMessageAlign center

box #LightBlue
participant 主机 as host
participant 模块 as bt
end box

rnote over host, bt: 复位重启
bt -> host: +SPPSTAT=1
bt -> host: +GATTSTAT=1
bt -> host: +A2DPSTAT=1
bt -> host: +AVRCPSTAT=1
bt -> host: +HFPSTAT=1
bt -> host: +VER=FSC-BT6038A,V1.0.1,20240524
bt -> host: +DEVSTAT=1

rnote over host, bt: 发送 AT+PAIR=1, 进入可发现模式
host -> bt: AT+PAIR=1
bt -> host: +DEVSTAT=7 (进入可发现模式, 手机可以搜索并通过 SPP/GATT 连接)

rnote over host, bt: 修改模块名称为 "CARKIT" 关闭名称后缀, 然后检查修改结果
host -> bt: AT+NAME
bt -> host: AT+NAME=FSC-BT6038A
host -> bt: AT+NAME=CARKIT,0
bt -> host: OK
host -> bt: AT+NAME
bt -> host: +NAME=CARKIT

@enduml

修改名称示例代码

void change_name(void)
{
    uart_send("AT+NAME\r\n");
    if(uart_read("+NAME",name_buf))
    {
        if(memcmp(name_buf,"CARKIT",6))
        {
            uart_send("AT+NAME=CARKIT,0\r\n");  // disable MAC address suffix
            uart_send("AT+NAME\r\n");   // read bt name
            if(uart_read("+NAME",name_buf))
            {
                if(memcmp(name_buf,"CARKIT",6))
                {
                    //change name fail
                }
                else
                {
                    //change name success
                }
            }
        }
    }
}

备注

修改任何参数, 建议先查询再修改, 最后验证修改结果

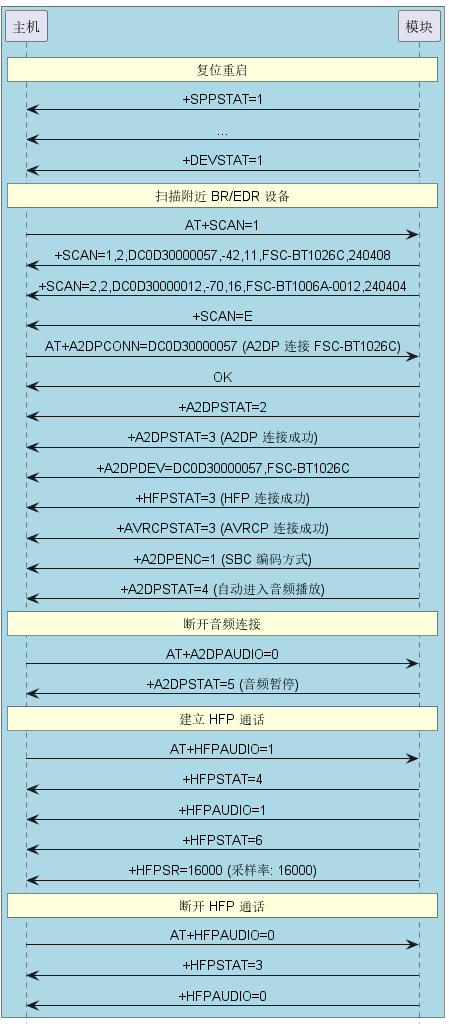

A2DP/HFP 示例

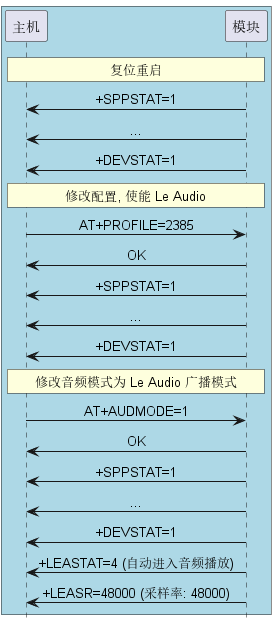

Le Audio 广播模式

备注

设置好之后, 就可以使用支持 Le Audio 功能的设备进行扫描, 例如 FSC-BT1038A

Le Audio 单播模式

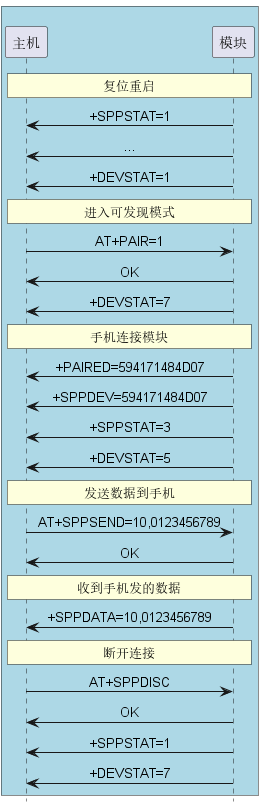

SPP 数据传输

备注

SPP 连接不支持苹果设备

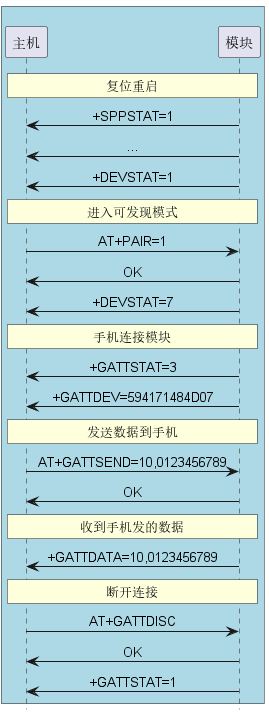

GATT 数据传输

Appendix

下载文档

下载 PDF 文档
