飞易通开发板 FSC-DB200 用户手册

[English]

介绍

概述

FSC-DB200 开发板集合了Type-C（含UART/USB/充电/供电），音频输入输出，麦克风，锂电池，按键，复位按键，2.54mm间距的排针，状态指示灯等。
可配合使用我司的串口助手，AT指令进行功能测试，方便客户熟悉我司的产品，缩短开发周期，提升效率。

特点

● 多合一Type-C
● 通用3.5耳机孔输入
● 通用3.5耳机孔输出
● 内置麦克风，方便通话测试
● 锂电池/USB供电
● 按键控制（开关机/暂停播放/音量大小/上下曲）以及一键复位
● 2.54mm间距排针，方便杜邦线连接
● 多功能指示灯指示状态
● RF接口（非标配），方便测试RF信号
● 内置USB转串口芯片
● 内置耳机放大芯片，可驱动16/32欧姆耳机
● 预留阿杜板连接孔

应用

● BT1026X系列
● BT1035
● BT1036C
● BT1032C
● BT955
● BT958
etc

硬件与功能

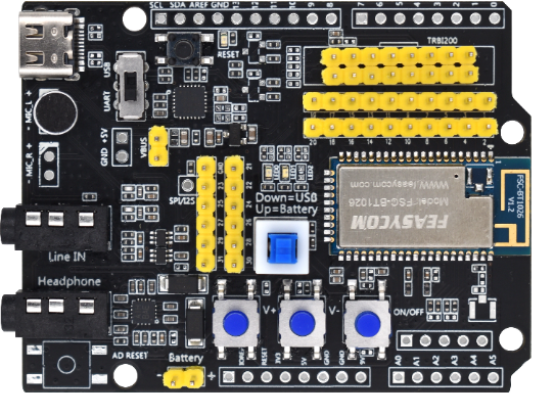

开发板实图

_images/DB200.png

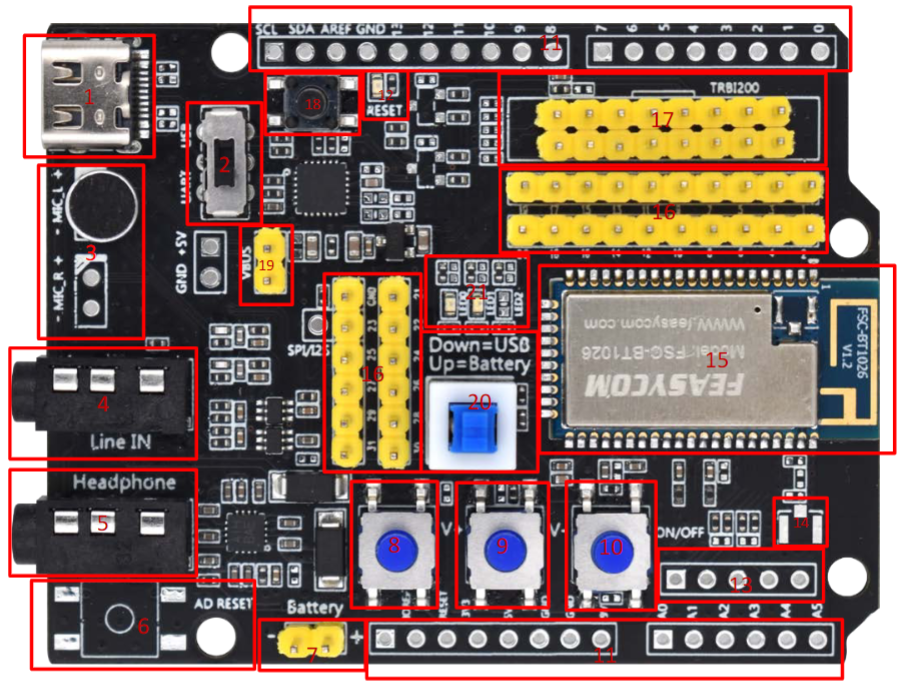

设计布局

_images/FSC-DB200-%E8%AE%BE%E8%AE%A1%E5%B8%83%E5%B1%80.PNG

功能说明

序号

描述

备注

1 *

Type-C

给模块供电/跟模组通讯/通过模组给电池充电

2

USB/UART切换
可选择UART跟模组通讯，也可选择模块的USB功能；
并非所有的模组都有USB功能

3

麦克风
HFP（来电去电通话时使用，默认使用L通道）;
以及需要麦克风的应用

4

音频输入

标准3.5mm音频插座

5

音频输出

标准3.5mm耳机输出，可驱动16/32欧姆喇叭，最大60mW

6

阿杜板复位键

给扩展的阿杜板复位，默认空贴

7

电池供电

锂电池接口。3.7V~4.2V。不能超过该电压，否则损坏模块

8

音量加

短按音量递增/长按下一曲

9

音量减

短按音量递减/长按上一曲

10

开关机键
长按2s开关机；
播放音乐：短按暂停/播放；
来电：短按接听，再短按挂断

11

阿杜板扩展排针

阿杜板扩展，默认空

12

阿杜板指示灯

阿杜板状态指示

13

模拟音频差分输出排针

扩展脚，默认空

14

外置IPEX座子

模块外置天线连接座子

15

模组

可支持BT1026X系列/BT1035/BT1036C/BT1032C/BT955/BT958等等

16

模块引脚

模块各引脚

17

TRBI200

TRBI200 烧录器接口， 默认空

18

模块复位键

短按模块复位

19 *

电池充电/模块升级

短路状态下给电池充电，模块升级/定频

20 *

模块供电
短路：由Type-C给模块供电；
断开：由电池给模块供电，
或在Type-C有输入电压且“电池充电/模块升级排针”短路下给电池充电

22

模块指示灯

蓝灯快闪为配对，长亮是已连接；绿灯长亮，SPP/BLE连接成功

Note

带 * 标注的三个进行组合，才能实现电池充电，最大电流为200mA。 一般情况下，该功能默认关闭。并非所有的模块都支持电池充电。

开发使用

串口驱动

FSC-DB200 串口驱动

调试工具

飞易通串口调试助手，是飞易通官方开发的一款便于开发者高效、便利的桌面串口调试工具。

关于工具下载和使用，可访问如下链接：

飞易通串口调试助手下载和使用说明

快速上手说明

以FSC-BT1026C 双模蓝牙音频模组，通用固件为例，演示快速上手操作步骤：

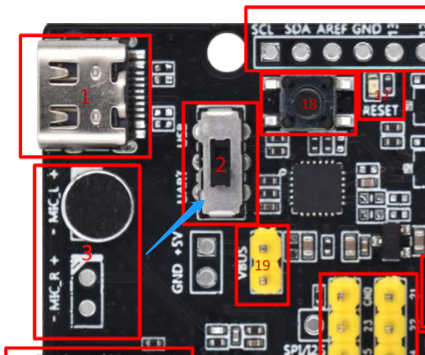

(1). 将开发板切换到UART串口通信调试模式：

开发板上 USB/UART拨动开关 (组件序号2)拨到 UART

_images/DB200-2-UART-Enable.png

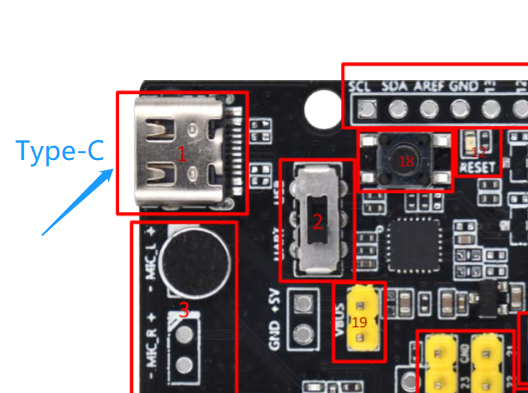

(2). 将开发板和PC通过Type-C线进行连接

_images/DB200-1-TypeC.png

(3). 连接后PC会识别到串口COMx

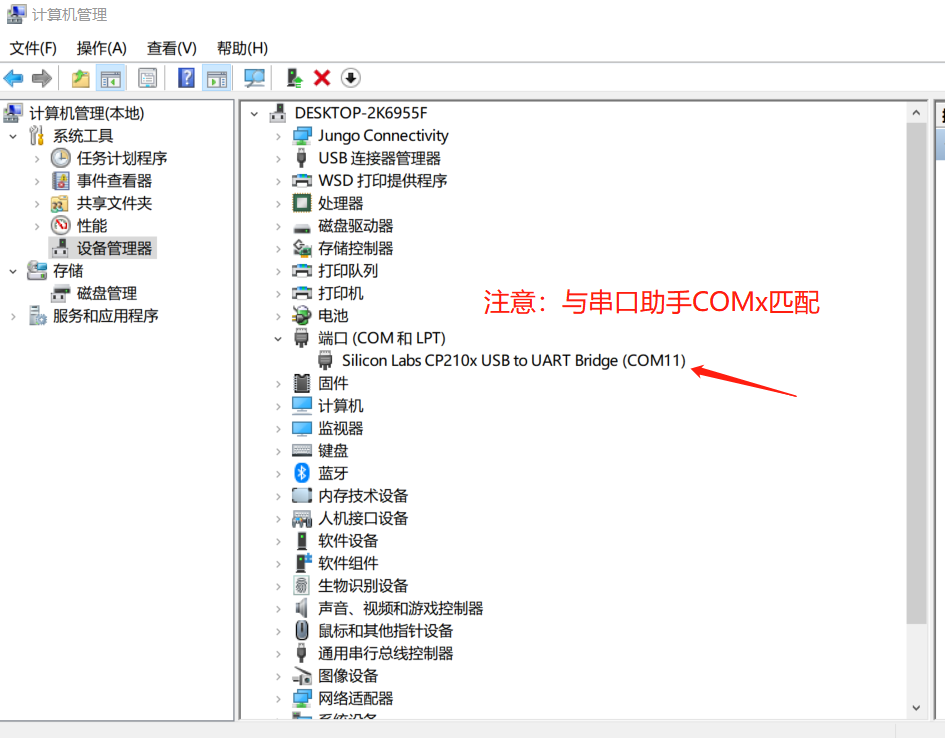

PC串口识别：

_images/PC%E4%B8%B2%E5%8F%A3%E8%AF%86%E5%88%AB-cn.png

飞易通串口调试助手串口识别：

_images/%E4%B8%B2%E5%8F%A3%E5%8A%A9%E6%89%8B-COMx%E8%AF%86%E5%88%AB-cn.png

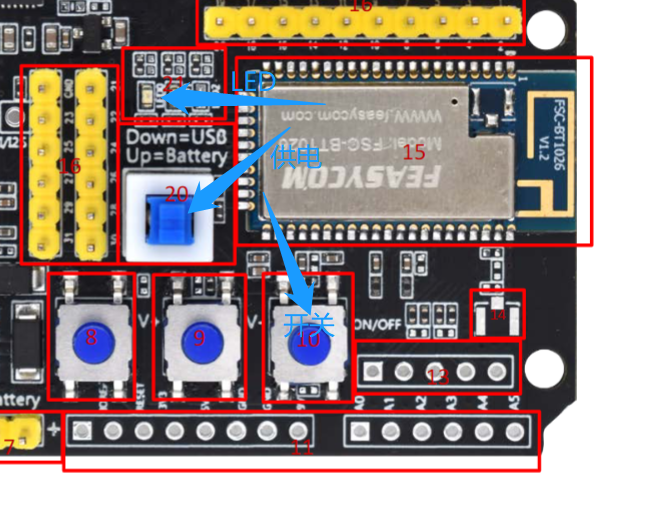

(4). 模组上电开机

将 模组供电按键 (组件序号20)按下切换到Type-C供电(Down=USB)；
后长按 开关机键 (组件序号10) 2s；
指示灯LED00 (组件序号21) 蓝色灯闪烁，即开机
_images/DB200-10%2621%2620-PowerON.png

_images/%E4%B8%B2%E5%8F%A3%E5%8A%A9%E6%89%8B-%E6%8C%87%E4%BB%A4%E5%93%8D%E5%BA%94-%E4%B8%8A%E7%94%B5.png

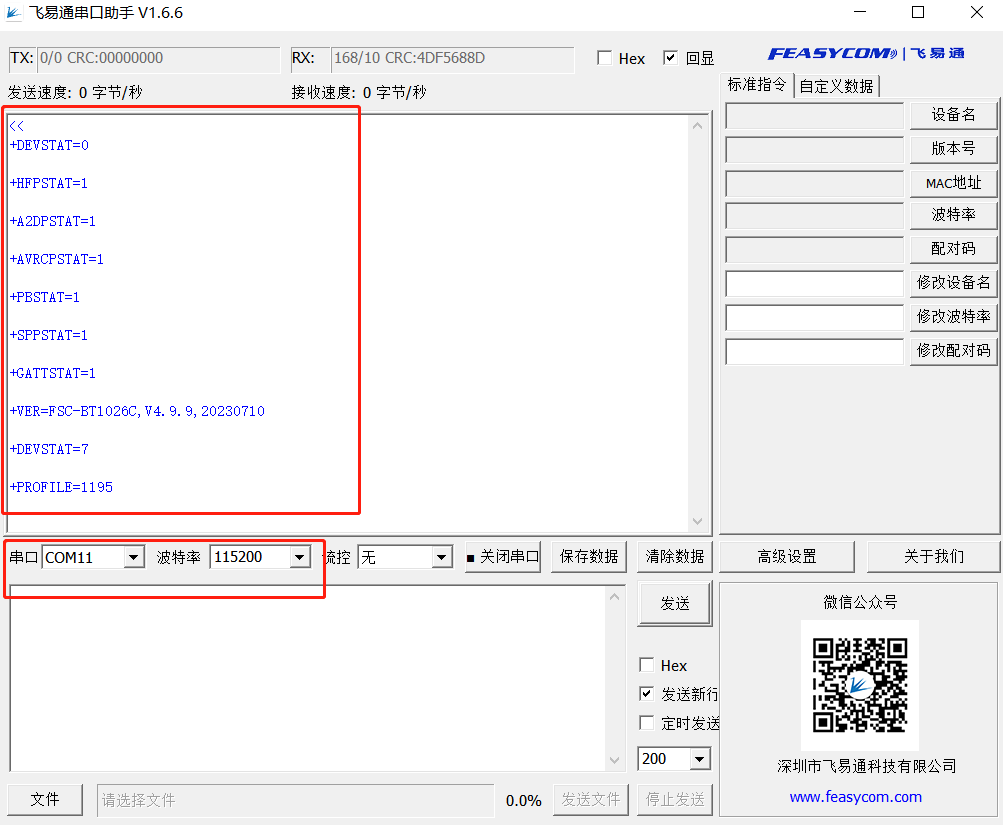

本演示固件配置，上电响应打印配置数据，不同的固件可能不一样，以实际为准

_images/%E4%B8%B2%E5%8F%A3%E5%8A%A9%E6%89%8B-AT%E8%AF%86%E5%88%AB.png

支持模组配套AT指令使用，比如发送AT+VER，响应模组的固件版本信息

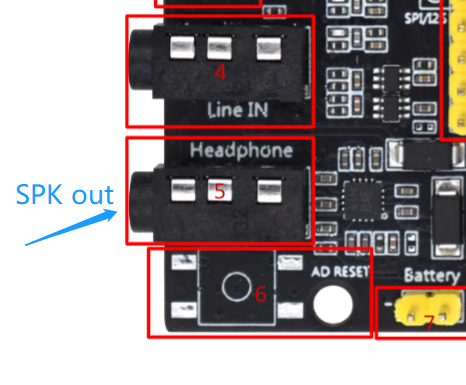

(4). 将音箱，或耳机，通过3.5mm音频线，与开发板 SPK音频输出口 (组件序号5)进行连接

_images/DB200-5-SPK.png

(5). 手机搜索、连接Module

串口反馈 +HFPSTAT=3 表示HFP协议已连接(用于通话)
串口反馈 +A2DPSTAT=3 表示A2DP协议已连接(用于音乐)

(6). 音乐模式

手机播放音乐时，串口反馈:
+A2DPSTAT=3 //已建立A2DP，手机播放音乐
+PLAYSTAT=1
+A2DPSTAT=4
+A2DPSTAT=5 //耳机A2DP播放音乐中

(7). 通话模式

手机拨打电话，通话时，串口反馈:
+HFPSTAT=3 //手机拨打电话
+HFPAUDIO=1 //建立HFPAUDIO
+HFPSTAT=4
+HFPSTAT=6 //call active

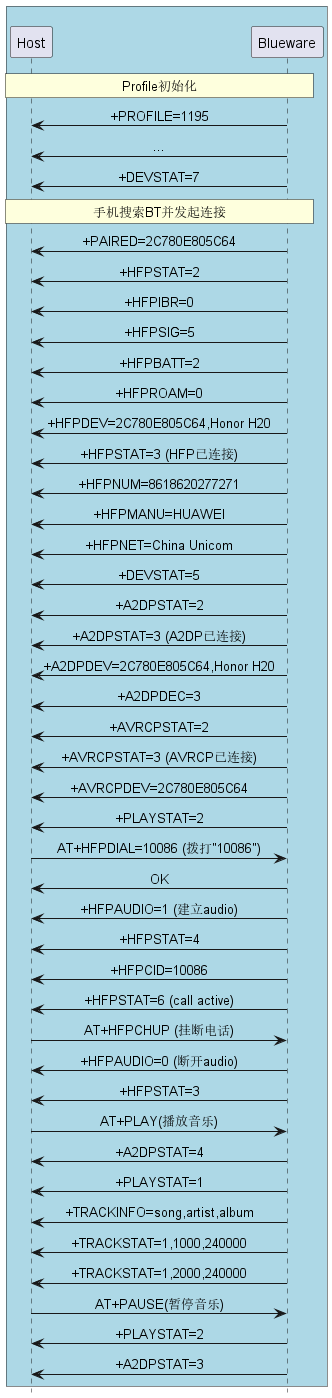

AT交互示例

@startuml hide footbox skinparam sequenceMessageAlign center box #LightBlue participant Host as host participant Blueware as bt end box rnote over host, bt: Profile初始化 bt -> host: +PROFILE=1195 bt -> host: ... bt -> host: +DEVSTAT=7 rnote over host, bt: 手机搜索BT并发起连接 bt -> host: +PAIRED=2C780E805C64 bt -> host: +HFPSTAT=2 bt -> host: +HFPIBR=0 bt -> host: +HFPSIG=5 bt -> host: +HFPBATT=2 bt -> host: +HFPROAM=0 bt -> host: +HFPDEV=2C780E805C64,Honor H20 bt -> host: +HFPSTAT=3 (HFP已连接) bt -> host: +HFPNUM=8618620277271 bt -> host: +HFPMANU=HUAWEI bt -> host: +HFPNET=China Unicom bt -> host: +DEVSTAT=5 bt -> host: +A2DPSTAT=2 bt -> host: +A2DPSTAT=3 (A2DP已连接) bt -> host: +A2DPDEV=2C780E805C64,Honor H20 bt -> host: +A2DPDEC=3 bt -> host: +AVRCPSTAT=2 bt -> host: +AVRCPSTAT=3 (AVRCP已连接) bt -> host: +AVRCPDEV=2C780E805C64 bt -> host: +PLAYSTAT=2 host -> bt: AT+HFPDIAL=10086 (拨打"10086") bt -> host: OK bt -> host: +HFPAUDIO=1 (建立audio) bt -> host: +HFPSTAT=4 bt -> host: +HFPCID=10086 bt -> host: +HFPSTAT=6 (call active) host -> bt: AT+HFPCHUP (挂断电话) bt -> host: +HFPAUDIO=0 (断开audio) bt -> host: +HFPSTAT=3 host -> bt: AT+PLAY(播放音乐) bt -> host: +A2DPSTAT=4 bt -> host: +PLAYSTAT=1 bt -> host: +TRACKINFO=song,artist,album bt -> host: +TRACKSTAT=1,1000,240000 bt -> host: +TRACKSTAT=1,2000,240000 host -> bt: AT+PAUSE(暂停音乐) bt -> host: +PLAYSTAT=2 bt -> host: +A2DPSTAT=3 @enduml

附录

FSC-DB200(BT1026)原理图

FSC-DB200(BT1026)原理图

FSC-BT1026指令手册

FSC-BT1026在线指令手册

下载 PDF版本

下载PDF版本
