FSC-DB215 开发板使用说明书
产品介绍
产品参数
Features |
Implementation |
|---|---|
蓝牙版本 |
5.2 双模 |
工作频率 |
2.402 - 2.480 GHz |
电源 |
USB供电 |
串口 |
默认115200,N,8,1 |
距离 |
<50M(外接天线) |
温度 |
-40°C to +85°C |
开发板说明

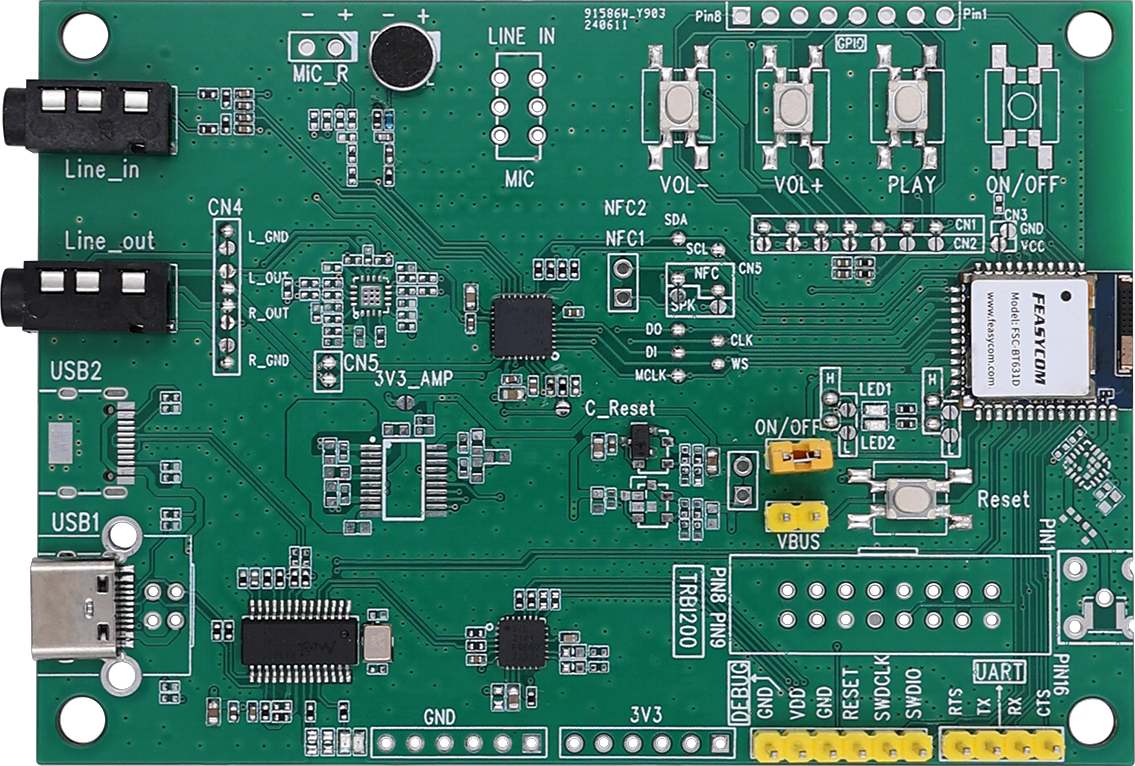

开发板实图
FSC-DB215_V3.1
Note
由于该应用场景对蓝牙模块的RF要求较高,Module天线设置为外置， 同时建议客户终端产品设计完成后，将蓝牙部分的电路图/PCB发给我司硬件部核对， 确认没问题后再进行打板.
LE AUDIO Broadcast Isochronous Stream(BIS)模式操作说明
(1).将开发板-DB1和PC通过Type-C线连接
(2).连接后PC会识别到串口COMx
默认程序为经典蓝牙Sink+LE Audio Gateway，即音频流从A2DP Source（经典蓝牙主端，比如手机），到经典蓝牙Sink，再通过LE Audio广播。

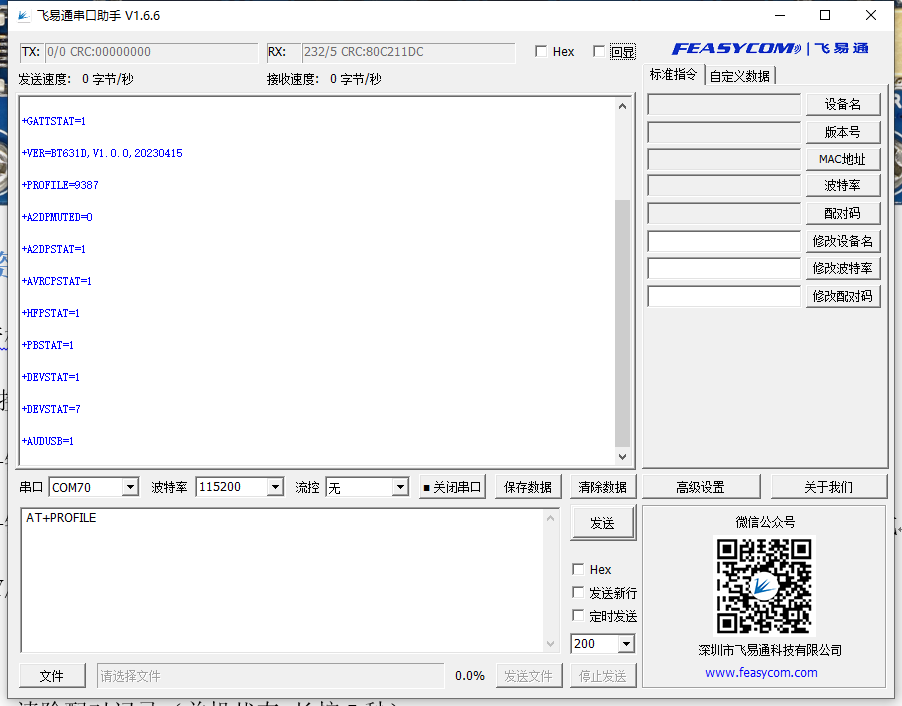

(3).将开发板-DB2,重复1、2操作，并且切换到接收模式,发送指令: AT+PROFILE=16384
模式切换成功后,LED1(绿灯)闪烁
(6).将开发板-DB2,使用指令AT+BISCONN自动连接LE Audio Gateway（DB1）
(7).手机蓝牙连接DB1,播放音乐,DB2的headphone将输出音乐
(3).当开发板-DB1 LED1(蓝灯)常亮,表示经典蓝牙已连接，LED1(绿灯)常亮。表示开始广播音频数据
(10).需要更多接收设备,只需要重复5、6操作配置，此配置会掉电保存
(9).切换音源,开发板支持AT指令配置成USB和line in，A2DP三种模式.默认A2DP模式
LE AUDIO Connected Isochronous Stream(CIS)模式操作说明
(1).将开发板-DB1,DB2,DB3和PC通过Type-C线连接
(2).连接后PC会识别到串口COMx

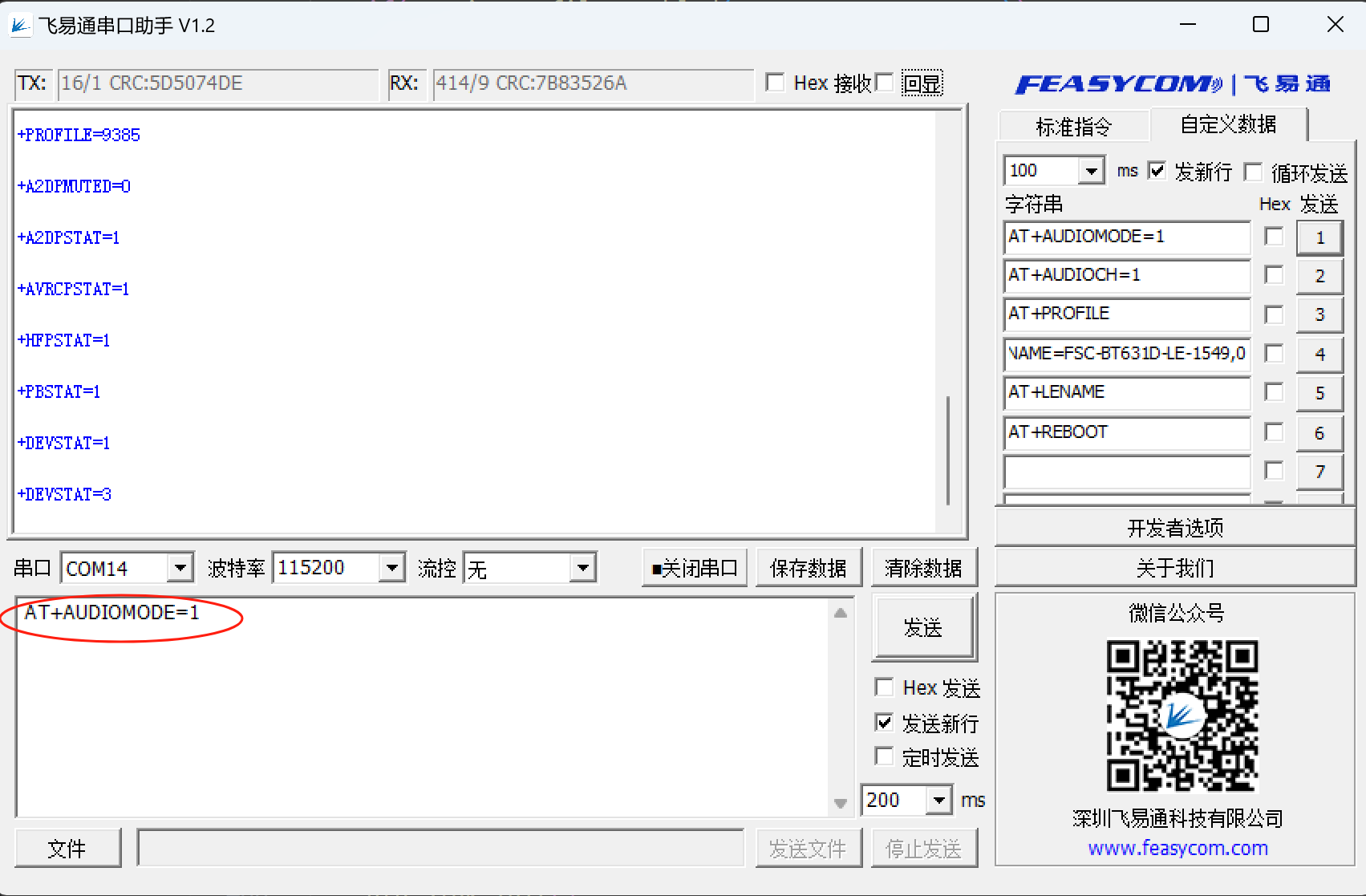

(3).通过串口发送指令AT+AUDIOMODE=1,设置成CIS模式

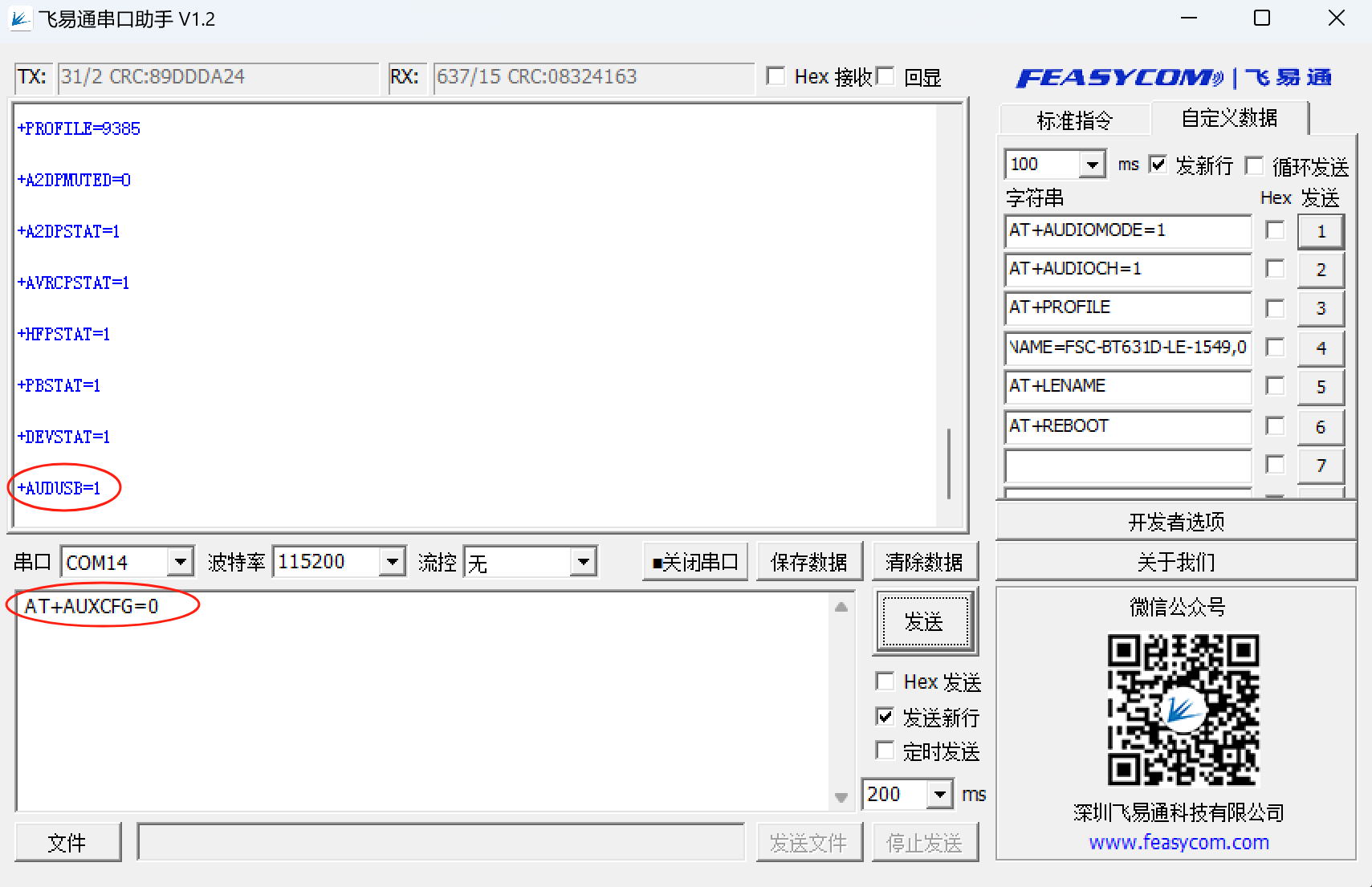

(4).通过串口发送指令AT+AUXCFG=0,将音频的输入方式修改成USB，PC会识别出一个USB音频设备。
(5).将开发板-DB2,DB3,重复1、2、3操作，之后切换到CIS接收模式,发送指令: AT+PROFILE=16384

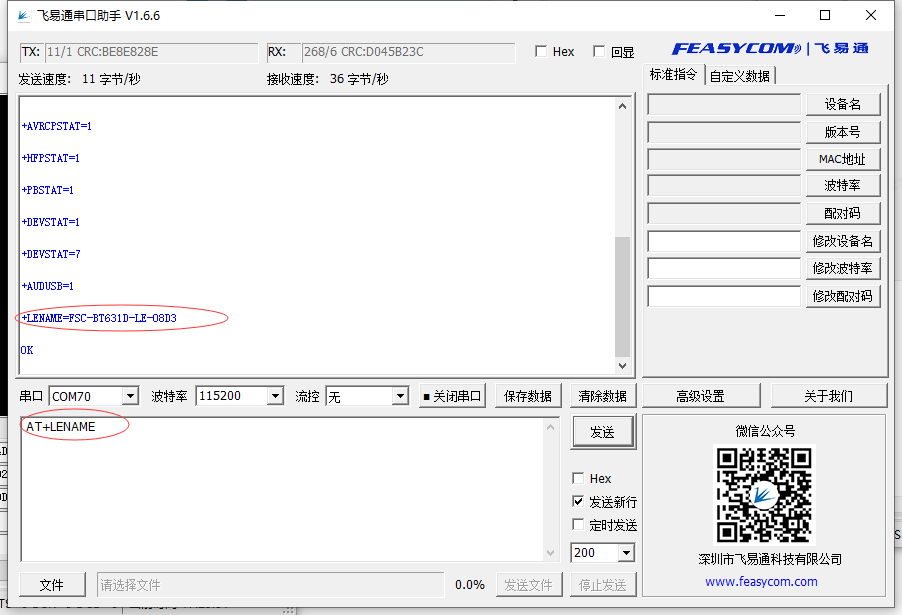

(6).将开发板-DB2,使用指令AT+LENAME查询蓝牙名称。

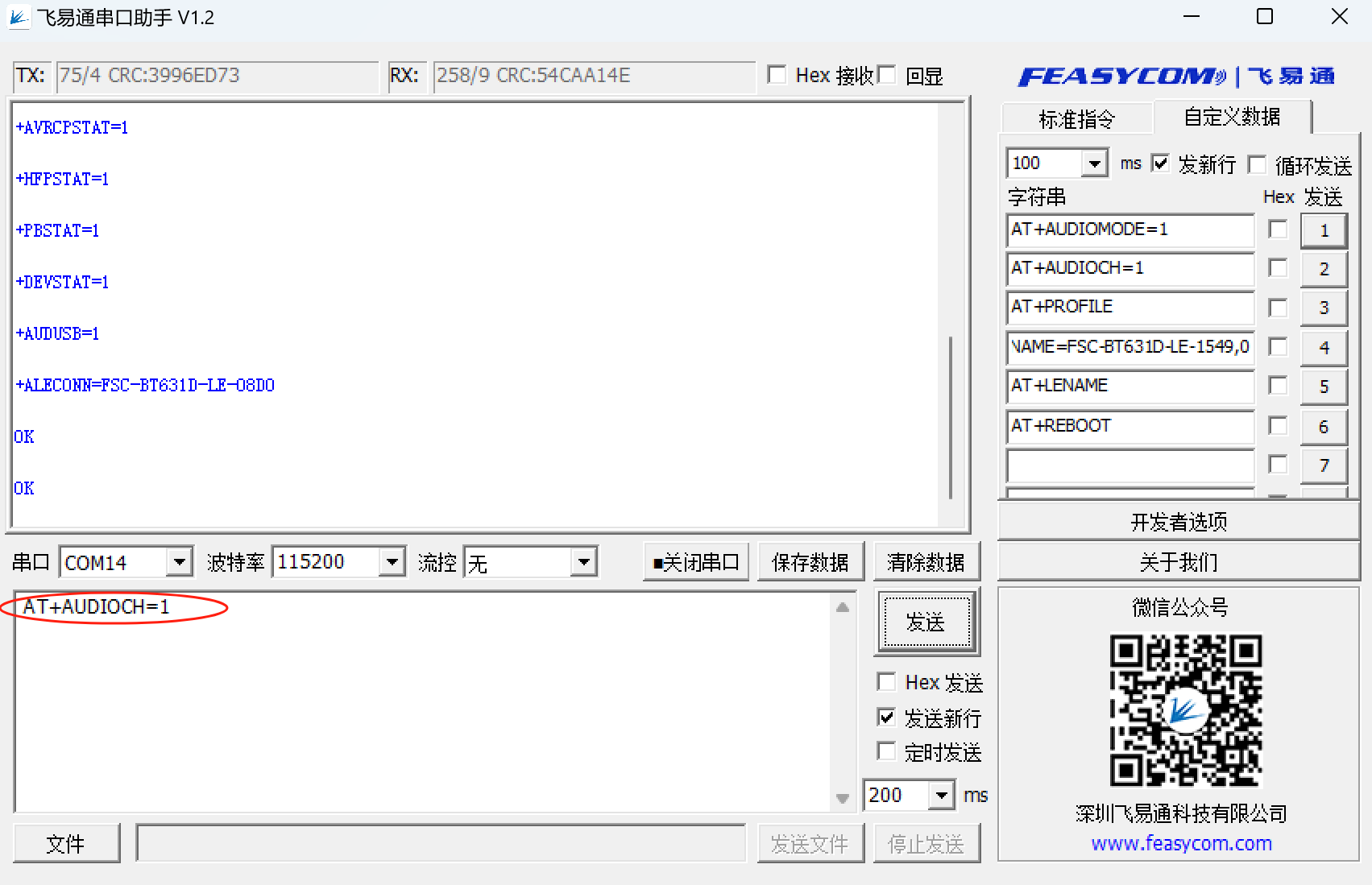

(7).将开发板-DB3,使用指令AT+AUDIOCH=1设置为接收右声道，并且将蓝牙名称设置成和DB2一致

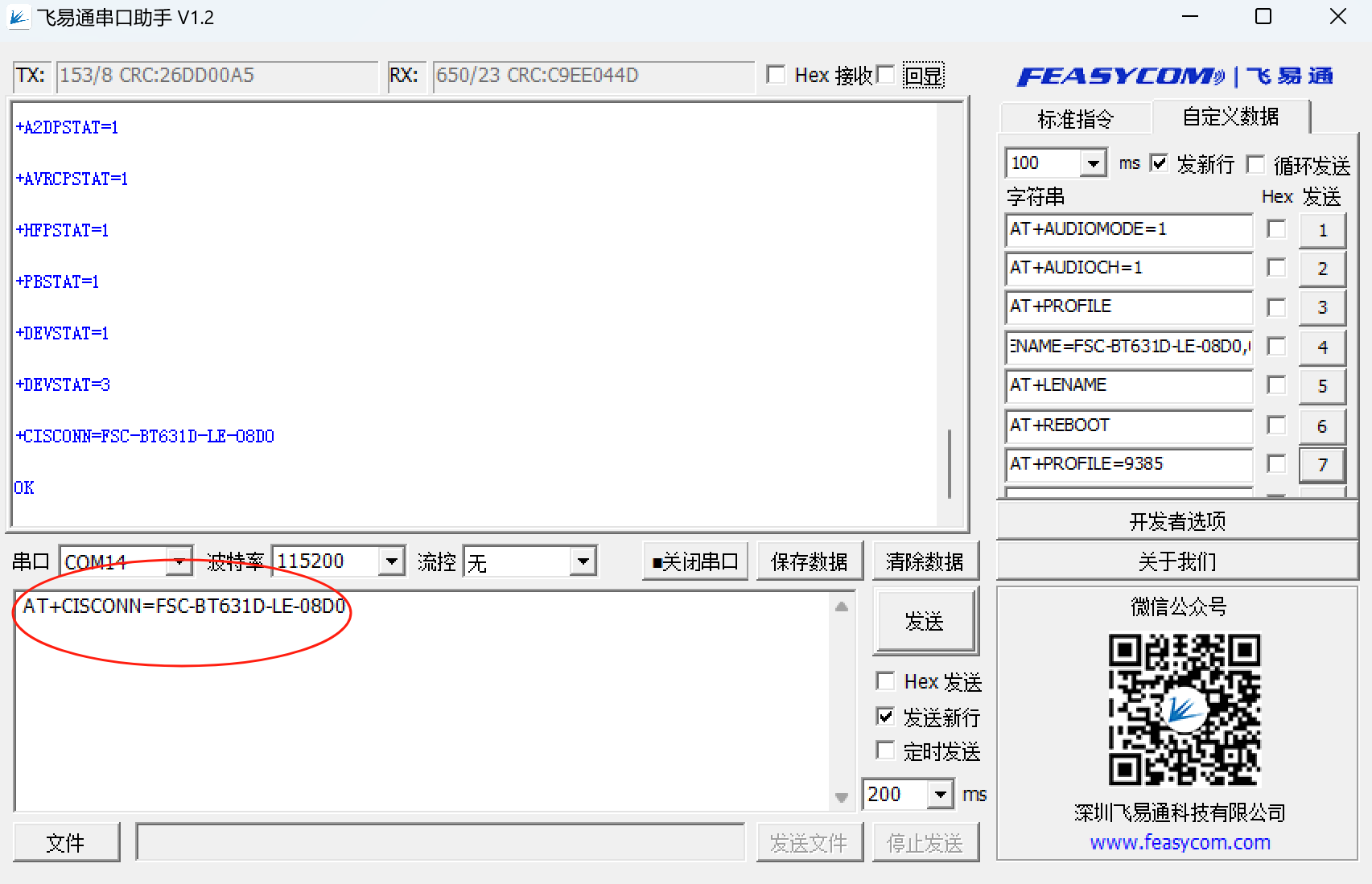

(9).将开发板-DB1,使用指令AT+CISCONN=XXXX连接两个CIS从端设备，指令发送一次，DB1会主动连接DB2和DB3。连接成功后，DB1,2,3绿灯常亮。至此，在PC上播放音乐，可以在DB2和DB3上同时收到。
(10).开发板-DB1,可使用指令AT+TALK=1测试DB2和DB1之间的对讲功能。
Note
BT631D的软件版本需要在V2.1.2以上。V2.1.2版本之前只支持BIS功能，并且基于蓝牙名称连接。
按键
VOL-
根据当前状态减小音量
VOL+
根据当前状态增加音量
PLAY
暂停/播放音乐
附录
指令手册
有关更多指令的使用,参考: FSC-BT631D 指令手册
