FSC-BT2024NI 指令手册

介绍

描述

本设计指南适用于工程师开发 FSC-BT2024NI 系列蓝牙模组

模组默认配置

Name	FSC-BT2024NI
Service UUID	FFF0
Write UUID	FFF2
Notify UUID	FFF1
UART Baudrate	115200/8/N/1

硬件说明

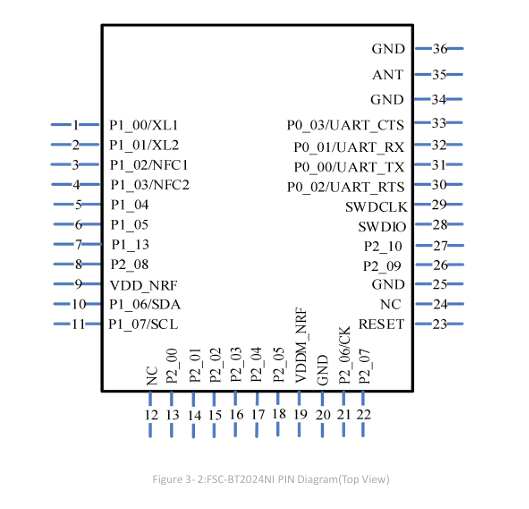

引脚图

引脚描述

Pin	Pin Name	Type	Pin Descriptions
19	VDD	Power	3.3v供电
20	GND	GND	GND
22	STATUS	O	蓝牙未连接输出低电平，蓝牙连接输出高电平
23	RESET	I	复位引脚
28	SWDDIO	I/O	烧录引脚
29	SWDCLK	I/O	烧录引脚
31	UART_TX	I/O	串口引脚
32	UART_RX	I/O	串口引脚
35	EXT_ANT	ANT	改变天线附近的0欧电阻，可以外接蓝牙天线

硬件设计说明

模组只需要连接VDD/GND/STATUS/UART_RX/UART_TX即可使用
如果MCU需要获取蓝牙模组的连接状态，需要接STATUS引脚
画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果
模组支持通过串口唤醒
VDD/GND/RESET/SWCLK/SWDIO 是烧录口，可以预留测试点

功能说明

GPIO指示

连接状态引脚 PIN 22

状态	描述
低电平	蓝牙未连接
高电平	蓝牙连接

GATT透传服务

类型	UUID	权限	描述
Service	0xFFF0		透传服务
Write	0xFFF2	Write Without Response	APP发给模组
Notify	0xFFF1	Notify	模组发给APP

AT指令说明

规范说明

适用于整个文档

{} : 包括与{…}中的内容为可选项
<< : 主机发给模组的 COMMAND
>> : 模组回复主机的 RESPONSE

指令

指令是主机主动发给模组的控制命令，模组在收到指令后需要回复 <CR><LF>OK<CR><LF> 作为应答。

指令格式

AT+Command{=Param1{,Param2{,Param3…}}}<CR><LF>

所有的指令使用 AT 开头，使用 <CR><LF> 结尾
<CR> 代表回车符，对应 HEX 为 0x0D
<LF> 代表换行符，对应 HEX 为 0x0A
若指令包含参数，参数应使用 = 分隔
若指令包含多项参数，参数应使用 , 分隔
若指令有响应返回，响应使用 <CR><LF> 开始，使用 <CR><LF> 结束
模组应当总是返回指令执行的结果 (成功返回 OK，失败时返回 ERROR)

Example:
读取模块固件版本
<< AT+VER
>> +VER=1.0.0,FSC-BT2024NI

写入不支持的波特率
<< AT+BAUD=0
>> ERROR

通知

通知是模组主动发给主机的数据。一般用来指示状态的变化或收到的数据。

通知格式

<CR><LF>+Indication{=Param1{,Param2{,Param3…}}}<CR><LF>

所有的通知使用<CR><LF>开始, 使用<CR><LF>结束
若通知包含参数, 参数应位于 “=” 后面
若通知包含多项参数, 参数应使用 “,” 分割

Example:
指令模式下收到APP发来的数据
>> +DATA=0,10,1234567890

指令列表

AT+VER - 读取固件版本

Command	AT+VER
参数范围	不接受参数
Response	+VER=<version>,<device_name>
Description	查询软件版本号和模块型号

AT+ADDR - 读取蓝牙地址

Command	AT+ADDR
参数范围	不接受参数
Response	+ADDR=<12位HEX>
Description	返回当前使用的 BLE 地址（ASCII 十六进制）

AT+NAME - 读写蓝牙名称

Command	AT+NAME{=Param1{,Param2}}
`Param1`	1~31字节ASCII
`Param2`	0/1，控制是否在广播中拼接 MAC 后缀
Response	+NAME=<name>
Description	设置或读取模块名称，修改后立即更新

AT+BAUD - 读写串口波特率

Command	AT+BAUD{=Param}
`Param`	1200/2400/4800/9600/19200/38400/ 57600/115200/230400/460800/921600
Response	+BAUD=<rate>
Description	超出列表范围的数值会被拒绝，成功写入后立即切换 UART

AT+TXPOWER - 读写发射功率

Command	AT+TXPOWER{=Param}
`Param`	-20~10（dBm，整数）
Response	+TXPOWER=<value>
Description	设置 BLE 发射功率，范围外数值返回 `ERROR`

AT+TPMODE - 透传模式

Command	AT+TPMODE{=Param}
`Param`	0/1，0=指令模式，1=透传模式
Response	+TPMODE=<value>
Description	切换指令模式和透传模式

AT+CHINFO - 查询连接状态

Command	AT+CHINFO{=Param}
`Param`	0：停止；1：上报一次；2：1 s 周期+自动上报
Response	+CHINFO=<idx>,<state>,<role>,<cs>,<addr>
Description	state=1/2/3 对应未连接/连接中/已连接，role=0/1 对应从机/主机

AT+LPM - 低功耗配置

Command	AT+LPM{=Param}
`Param`	0：禁用；1：串口 5 s 超时休眠；2：GPIO 联动休眠
Response	+LPM=<mode>
Description	模式以 `f_mod_power_manager` 定义为准，取值仅限0~2

AT+REBOOT - 软件复位

Command	AT+REBOOT
参数范围	不接受参数
Response	OK
Description	软件复位

AT+RESTORE - 恢复出厂

Command	AT+RESTORE
参数范围	不接受参数
Response	OK
Description	清空 NVM 并恢复出厂默认值

AT+ADVIN - 广播间隔

Command	AT+ADVIN{=Param}
`Param`	20~10000（毫秒）
Response	+ADVIN=<interval_ms>
Description	超出范围会提示 `ERROR`，修改后立即重新

AT+ADVDATA - 修改自定义厂商数据

Command	AT+ADVDATA{=payload}
`Param`	1~31 字节二进制（推荐 `\xAA` 形式）
Response	+ADVDATA=<payload>
Description	修改自定义厂商数据

AT+BADVDATA - 修改 Beacon 数据

Command	AT+BADVDATA{=payload}
`Param`	1~31 字节二进制
Response	+BADVDATA=<payload>
Description	修改 Beacon 数据

AT+ADVEN - 广播开关

Command	AT+ADVEN{=Param}
`Param`	0：关闭；1：开启
Response	+ADVEN=<1/0>
Description	设置广播开关

AT+LEDISC - 断开连接

Command	AT+LEDISC{=idx}
`idx`	索引，省略则全部断开
Response	OK
Description	索引非法会返回 `ERROR`

AT+LESEND - 发送数据

Command	AT+LESEND=idx,len,data
`idx`	0~最大连接数
`len`	数据长度（十进制）
`data`	原始二进制负载
Response	OK
Description

AT+LECHCNT - 最大连接数

Command	AT+LECHCNT{=Param}
`Param`	1~8
Response	+LECHCNT=<value>
Description	配置最大连接数

AT+LECCONN - 向指定地址发起连接

Command	AT+LECCONN{=Param1{,Param2{,Param3{,Param4}}}}
`Param1`	12字节设备地址+1字节地址类型
`Param2`	通信服务UUID
`Param3`	通信写权限特征值UUID
`Param4`	通信通知权限特征值UUID
Response	OK
Description	向指定设备发起连接，参数由12字节（设备地址）和1字节（地址类型）组成，一般情况下地址类型为“0”或者“1”。地址类型获取方式：使用 AT+SCAN 扫描返回的第二个参数，例： +SCAN=0,0,DC0D30001ED4,-65,10,FSC-BT946 连接命令： AT+LECCONN=DC0D30001ED40

Example:
连接指定设备,0为地址类型
<< AT+LECCONN=DC0D3000039E0
>> OK

向指定地址发起连接，使用FFF0，FFF2，FFF1进行通信
<< AT+LECCONN=DC0D3000039E0,FFF0,FFF2,FFF1
>> OK

AT+FILTER - 读/写搜索过滤条件

Command	AT+FILTER{=Param1{,Param2}}
`Param1`	过滤类型（0~3） 0: 删除全部条件 1: 地址过滤 2: 广播数据过滤 3: 信号强度过滤
`Param2`	过滤类型为1，参数为地址过滤类型为2，参数为广播数据过滤类型为3，参数为信号强度
Response	+FILTER=1,Param1 +FILTER=2,Param2 +FILTER=3,Param3
Description	过滤指令只会影响AT+SCAN=2 过滤广播数据时，参数字段依次为：tag，offset，len，data 配置完毕后启动 AT+SCAN=2时按照设置参数过滤扫描到的设备 AT+FILTER=0，删除全部过滤条件。过滤参数不会保存到flash。

Example:
地址过滤
<< AT+FILTER=1,DC0D30010203
>> OK

过滤广播数据 \x是十六进制
<< AT+FILTER=2,\xFF,\x04,\x02,\xDC\x0D
>> OK

清除过滤条件
<< AT+FILTER=0
>> OK

AT+SCAN - 搜索附近的设备

Command	AT+SCAN{=Param}
`Param`	扫描方式（0~2） 0: 停止扫描 1: 扫描附近的设备，过滤重复地址，最多可以搜到8个设备 2: 扫描BLE广播包，输出原始广播数据包，可以通过AT+FILTER指令进行过滤
Response	+SCAN=Param1,Param2,Param3,Param4,Param5,Param6 (AT+SCAN=1格式) +SCAN=Param21,Param22,Param23,Param24,Param25,Param26 (AT+SCAN=2格式)
`Param1`	列表序号
`Param2`	地址类型（1字节）
`Param3`	地址（12字节）
`Param4`	RSSI
`Param5`	设备名长度
`Param6`	设别名名
`Param21`	地址类型（1字节）
`Param22`	地址（12字节）
`Param23`	RSSI
`Param24`	广播数据包类型
`Param25`	广播数据包长度
`Param26`	广播数据包
Description	AT+SCAN=1 常用于连接前的搜索 AT+SCAN=2 常用于作为蓝牙网关使用，搜索周围的Beacon设备

Example:
搜索设备
<< AT+SCAN=1
>> +SCAN={
>> +SCAN=0,1,70CFC9A98840,-43,24,LE-Bose QuietControl 30
>> +SCAN=1,1,DC0D30001ED4,-65,10,FSC-BT946
>> +SCAN=}

嗅探 BLE 广播，并返回原始数据（乱码部分为原始数据，使用 hex 格式）
<< AT+SCAN=2
>> +SCAN{
>> +SCAN=0,DC0D24CFB6D0,-70,1,31,?.曹$隙衐 觜40#-BP104D
>> +SCAN}

通知列表

+SCAN - AT+SCAN=1扫描结果上报

Indication	+SCAN=Param1,Param2,Param3,Param4,Param5,Param6
`Param1`	列表序号
`Param2`	地址类型（1字节）
`Param3`	地址（12字节）
`Param4`	RSSI
`Param5`	设备名长度
`Param6`	设别名名
Description	模组收到AT+SCAN=1后，会持续扫描，发现设备后通过+SCAN进行上报

Example:
搜索设备
<< AT+SCAN=1
>> +SCAN={
>> +SCAN=0,1,70CFC9A98840,-43,24,LE-Bose QuietControl 30
>> +SCAN=1,1,DC0D30001ED4,-65,10,FSC-BT946
>> +SCAN=}

+SCAN - AT+SCAN=2扫描结果上报

Indication	+SCAN=Param1,Param2,Param3,Param4,Param5,Param6
`Param1`	地址类型（1字节）
`Param2`	地址（12字节）
`Param3`	RSSI
`Param4`	广播数据包类型
`Param5`	广播数据包长度
`Param6`	广播数据包
Description	模组收到AT+SCAN=2后，会持续扫描，发现设备后通过+SCAN进行上报

Example:
嗅探 BLE 广播，并返回原始数据（乱码部分为原始数据，使用 hex 格式）
<< AT+SCAN=2
>> +SCAN{
>> +SCAN=0,DC0D24CFB6D0,-70,1,31,?.曹$隙衐 觜40#-BP104D
>> +SCAN}

+GATTSTAT - 连接状态上报

字段	描述
`Param1`	连接索引。
`Param2`	连接状态：1=未连接、2=连接中、3=已连接。

+DATA - 指令模式下的透传数据

字段	描述
`Param1`	连接索引。
`Param2`	数据长度。
`Param3`	原始数据（不做转义），使用 `AT+TPMODE=0` 时才会上报。

应用场景

查询/修改模组默认参数

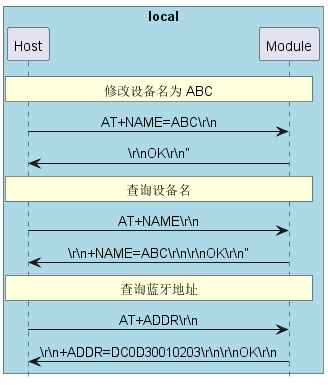

模组在蓝牙没有连接的状态下，会将串口数据按照AT指令解析。主机可以对模组的默认参数进行查询和修改，下图展示了：

修改设备名为 ABC

查询设备名

查询蓝牙地址

@startuml
hide footbox
skinparam sequenceMessageAlign center

box "local" #LightBlue
participant Host as host
participant Module as bt
end box

rnote over host, bt: 修改设备名为 ABC

host -> bt: AT+NAME=ABC\\r\\n
bt -> host: \\r\\nOK\\r\\n"

rnote over host, bt: 查询设备名

host -> bt: AT+NAME\\r\\n
bt -> host: \\r\\n+NAME=ABC\\r\\n\\r\\nOK\\r\\n"

rnote over host, bt: 查询蓝牙地址

host -> bt: AT+ADDR\\r\\n
bt -> host: \\r\\n+ADDR=DC0D30010203\\r\\n\\r\\nOK\\r\\n

@enduml

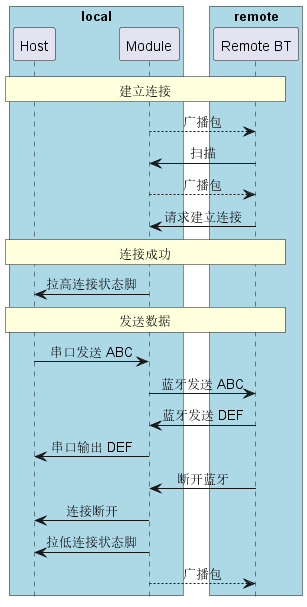

发送数据的流程

模组上电会持续向外发送广播数据，远端蓝牙（手机）可以通过搜索获取到广播包，并向模组发起连接请求。连接成功后模组会拉高连接状态脚通知主机蓝牙连接成功。主机可以通过蓝牙模组将数据发送给远端蓝牙，远端蓝牙也可以把数据发送给主机。

@startuml
hide footbox
skinparam sequenceMessageAlign center

box "local" #LightBlue
participant Host as host
participant Module as bt
end box

box "remote" #LightBlue
participant ”Remote BT“ as remote
end box

rnote over host, remote: 建立连接

bt --> remote: 广播包
bt <- remote: 扫描
bt --> remote: 广播包
bt <- remote: 请求建立连接

rnote over host, remote: 连接成功

host <- bt: 拉高连接状态脚

rnote over host, remote: 发送数据

host -> bt: 串口发送 ABC
bt -> remote: 蓝牙发送 ABC
bt <- remote: 蓝牙发送 DEF
host <- bt: 串口输出 DEF

bt <- remote: 断开蓝牙

host <- bt: 连接断开

host <- bt: 拉低连接状态脚
bt --> remote: 广播包

@enduml

FAQ

IOS 手机如何获取蓝牙MAC地址?

IOS系统出于安全考虑，在底层将蓝牙MAC地址变成了UUID发送给上层应用。所以APP无法获取到设备的MAC地址。

FSC-BT2024NI 默认会将MAC地址放在广播中，APP可以通过下面的方法从广播包中获取MAC地址。

- (void)centralManager:(CBCentralManager *)central didDiscoverPeripheral:(CBPeripheral *)peripheral advertisementData:(NSDictionary *)advertisementData RSSI:(NSNumber *)RSSI
{
    if(![self describeDictonary:advertisementData])
    {
        NSLog(@"is not fsc module");
        return;
    }
}

- (Boolean)describeDictonary: (NSDictionary *) dict
{
    NSArray *keys;
    id key;
    keys = [dict allKeys];
    for(int i = 0; i < [keys count]; i++)
    {
        key = [keys objectAtIndex:i];
        if([key isEqualToString:@"kCBAdvDataManufacturerData"])
        {
            NSData *tempValue = [dict objectForKey:key];
            const Byte *tempByte = [tempValue bytes];
            if([tempValue length] == 6)
            {
                // tempByte 后面参数是蓝牙地址
                return true
            }
        }else if([key isEqualToString:@"kCBAdvDataLocalName"])
        {
            //there is name
            //NSString *szName = [dict objectForKey: key];
        }
    }
    return false;
}

附录
