FSC-BT671B 指令手册

介绍

描述

本设计指南适用于工程师开发 FSC-BT671B 系列蓝牙模组

模组默认配置

Name	FSC-BT671B
Service UUID	FFF0
Write UUID	FFF2
Notify UUID	FFF1
UART Baudrate	115200/8/N/1

硬件说明

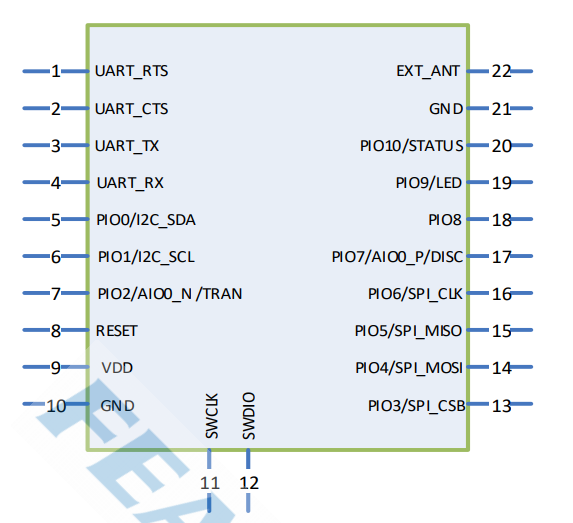

引脚图

引脚描述

Pin	Pin Name	Type	Pin Descriptions
1	UART_RTS	I/O	串口流控脚/不需要连接
2	UART_CTS	I/O	串口流控脚/不需要连接
3	UART_TX	O	串口数据脚
4	UART_RX	I	串口数据脚
8	RESET	I	低电平复位
9	VDD	Power	3.3V供电，建议使用LDO供电
10	GND	GND	GND
11	SWCLK	I/O	烧录脚
12	SWDIO	I/O	烧录脚
17	SLP_IND	O	指示模组睡眠状态，睡眠状态输出高电平
18	WAKE_UP	I	输入高电平进入睡眠, 输入低电平退出睡眠
19	LED	O	蓝牙未连接输出方波，蓝牙连接输出高电平
20	STATUS	O	蓝牙未连接输出低电平，蓝牙连接输出高电平
22	EXT_ANT	ANT	模组默认没有天线需要连接外置蓝牙天线

硬件设计说明

模组只需要连接VDD/GND/STATUS/UART_RX/UART_TX/EXT_ANT即可使用
如果MCU需要获取蓝牙模组的连接状态，需要接STATUS引脚
画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果
默认默认不带天线，需要使用外置天线
如果有低功耗需求，请连接 PIN17 和 PIN18; 不需要低功耗可以悬空

功能说明

GPIO指示

LED引脚 PIN 19

状态	描述
1Hz方波	蓝牙未连接
高电平	蓝牙连接

连接状态引脚 PIN 20

状态	描述
低电平	蓝牙未连接
高电平	蓝牙连接

工作模式

透传模式	蓝牙未连接，串口收到的数据按照AT指令进行解析；蓝牙连接后串口收到的数据全部原样发送到远端蓝牙。
指令模式	蓝牙未连接，串口收到的数据按照AT指令进行解析；蓝牙连接后串口收到的数据仍然按照AT指令进行解析。需要发送数据到远端的时候，发送AT+LESEND指令。

GATT透传服务

类型	UUID	权限	描述
Service	0xFFF0		透传服务
Write	0xFFF2	Write，Write Without Response	APP发给模组
Notify	0xFFF1	Notify	模组发给APP

性能参数

类型	Min.	Type.	Max.	描述
上电时间		230ms		使能串口响应时间
唤醒时间		200ms		串口发送完唤醒数据才开始计算

数据传输速率

波特率	数据包	发送间隔	连接间隔	发送方式	速率
921600	244	16ms	15ms	Notify	50000 Byte/s

低功耗说明

模式	睡眠	唤醒
AT+LPM=1	串口超过5s没有收到数据自动进入低功耗蓝牙连接成功不进入低功耗	串口第一帧数据唤醒蓝牙连接成功唤醒
AT+LPM=2	PIN18输入高电平进入睡眠	PIN18输入低电平退出睡眠

AT指令说明

规范说明

适用于整个文档

{} : 包括与{…}中的内容为可选项
<< : 主机发给模组的 COMMAND
>> : 模组回复主机的 RESPONSE

指令

指令是主机主动发给模组的控制命令，模组在收到指令后需要回复 <CR><LF>OK<CR><LF> 作为应答。

指令格式

AT+Command{=Param1{,Param2{,Param3…}}}<CR><LF>

所有的指令使用 AT 开头，使用 <CR><LF> 结尾
<CR> 代表回车符，对应 HEX 为 0x0D
<LF> 代表换行符，对应 HEX 为 0x0A
若指令包含参数，参数应使用 = 分隔
若指令包含多项参数，参数应使用 , 分隔
若指令有响应返回，响应使用 <CR><LF> 开始，使用 <CR><LF> 结束
模组应当总是返回指令执行的结果 (成功返回 OK，失败时返回 ERROR)

Example:
读取模块蓝牙名称
<< AT+VER
>> +VER=1.0.0,FSC-BT671B
>> OK

写入不支持的波特率
<< AT+BAUD=0
>> ERROR

通知

通知是模组主动发给主机的数据。一般用来指示状态的变化或收到的数据。

通知格式

<CR><LF>+Indication{=Param1{,Param2{,Param3…}}}<CR><LF>

所有的通知使用<CR><LF>开始, 使用<CR><LF>结束
若通知包含参数, 参数应位于 “=” 后面
若通知包含多项参数, 参数应使用 “,” 分割

Example:
指令模式下收到APP发来的数据
>> +DATA=0,10,1234567890

指令列表

AT - 串口通信测试

Command	AT
Response	OK
Description	当上电或更改波特率时，测试主机和模块之间的UART通讯

Example:
<< AT
>> OK

AT+VER - 读取固件版本

Command	AT+VER
Response	+VER=Param
`Param`	固件版本
Description	读取版本号

Example:
<< AT+VER
>> +VER=1.0.0,FSC-BT671B
>> OK

AT+ADDR - 读取蓝牙MAC地址

Command	AT+ADDR
Response	+ADDR=Param
`Param`	模块的蓝牙MAC地址(12 Bytes ASCII)
Description	读取蓝牙MAC地址

Example:
<< AT+ADDR
>> +ADDR=DC0D30010203
>> OK

AT+NAME - 读/写蓝牙名称

Command	AT+NAME{=Param1{,Param2}}
`Param1`	蓝牙名称(1~29 Bytes ASCII)
`Param2`	使能MAC地址后缀(0/1,default:0) 0: 关闭后缀 1: 开启后缀“-XXXX”(MAC地址后4Byte)
Response	+NAME=Param
`Param`	蓝牙名称
Description	如果存在参数则设置蓝牙名称，否则只是读取

Example:
读取蓝牙名称
<< AT+NAME
>> +NAME=FSC-BT671B
>> OK

设置蓝牙名称
<< AT+NAME=ABC
>> OK

设置蓝牙名称为“ABC”并自动在广播包中添加地址后缀
<< AT+NAME=ABC,1
>> OK

AT+BAUD - 读/写串口波特率

Command	AT+BAUD{=Param}
`Param`	波特率(1200/2400/4800/9600/19200/38400/57600/115200/ 230400/460800/921600, default:115200)
Response	+BAUD=Param
`Param`	波特率
Description	模块将在接收到这条指令后，马上切换波特率

Example:
读取波特率
<< AT+BAUD
>> +BAUD=115200
>> OK

设置波特率
<< AT+BAUD=9600
>> OK

AT+TXPOWER - 读/写发射功率

Command	AT+TXPOWER{=Param}
`Param`	发射功率
Response	+TXPOWER=Param
`Param`	发射功率
Description	修改发射功率

Example:
读取发射功率
<< AT+TXPOWER
>> +TXPOWER=5
>> OK

设置发射功率0dbm
<< AT+TXPOWER=0
>> OK

AT+LPM - 开启/关闭低功耗模式

Command	AT+LPM{=Param}
`Param`	低功耗模式 (0/1/2, default: 0) 0: 关闭 1: 串口唤醒模式 2: IO 唤醒模式
Response	+LPM=Param
`Param`	低功耗模式
Description	查询修改低功耗模式

Example:
读取低功耗模式
<< AT+LPM
>> +LPM=0
>> OK

设置串口唤醒模式
<< AT+LPM=1
>> OK

AT+ADVIN - 读/写广播间隔

Command	AT+ADVIN{=Param}
`Param`	广播间隔 (20~10000 ms, 默认: 152ms)
Response	+ADVIN=Param
`Param`	广播间隔
Description	查询修改广播间隔

Example:
读取广播间隔
<< AT+ADVIN
>> +ADVIN=152
>> OK

设置广播间隔100ms
<< AT+ADVIN=100
>> OK

AT+LECHCNT - 读/写BLE的最大连接数量配置

Command	AT+LECHCNT{=Param}
`Param`	最大允许连接数量 (1~8, default:1)
Response	+LECHCNT=Param
`Param`	最大允许连接数量
Description	更新最大连接数，需要重启生效

Example:
读取最大连接数
<< AT+LECHCNT
>> +LECHCNT=1
>> OK

设置最大8路连接
<< AT+LECHCNT=8
>> OK

AT+IDCFG - 读/写8字节ID

Command	AT+IDCFG{=Param}
`Param`	8字节ID
Response	+IDCFG=Param
`Param`	8字节ID
Description	查询修改8字节ID

Example:
读取ID
<< AT+IDCFG
>> +IDCFG=12345678
>> OK

设置ID
<< AT+IDCFG=12345678
>> OK

AT+LEDISC - 断开指定连接

Command	AT+LEDISC{=Param}
`Param`	连接索引
Response	OK
Description	断开指定通道的蓝牙连接

Example:
断开索引为1的设备
<< AT+LEDISC=1
>> OK

断开全部连接
<< AT+LEDISC
>> OK

AT+LECCONN - 向指定地址发起连接

Command	AT+LECCONN{=Param1{,Param2{,Param3{,Param4}}}}
`Param1`	12字节设备地址+1字节地址类型
`Param2`	通信服务UUID
`Param3`	通信写权限特征值UUID
`Param4`	通信通知权限特征值UUID
Response	OK
Description	向指定设备发起连接，参数由12字节（设备地址）和1字节（地址类型）组成，一般情况下地址类型为“0”或者“1”。地址类型获取方式：使用 AT+SCAN 扫描返回的第二个参数，例： +SCAN=0,0,DC0D30001ED4,-65,10,FSC-BT946 连接命令： AT+LECCONN=DC0D30001ED40

Example:
连接指定设备,0为地址类型
<< AT+LECCONN=DC0D3000039E0
>> OK

向指定地址发起连接，使用FFF0，FFF2，FFF1进行通信
<< AT+LECCONN=DC0D3000039E0,FFF0,FFF2,FFF1
>> OK

AT+FILTER - 读/写搜索过滤条件

Command	AT+FILTER{=Param1{,Param2}}
`Param1`	过滤类型（0~3） 0: 删除全部条件 1: 地址过滤 2: 广播数据过滤 3: 信号强度过滤
`Param2`	过滤类型为1，参数为地址过滤类型为2，参数为广播数据过滤类型为3，参数为信号强度
Response	+FILTER=1,Param1 +FILTER=2,Param2 +FILTER=3,Param3
Description	过滤指令只会影响AT+SCAN=2 过滤广播数据时，参数字段依次为：tag，offset，len，data 配置完毕后启动 AT+SCAN=2时按照设置参数过滤扫描到的设备 AT+FILTER=0，删除全部过滤条件。过滤参数不会保存到flash。

Example:
地址过滤
<< AT+FILTER=1,DC0D30010203
>> OK

过滤广播数据 \x是十六进制
<< AT+FILTER=2,\xFF,\x04,\x02,\xDC\x0D
>> OK

清除过滤条件
<< AT+FILTER=0
>> OK

AT+SCAN - 搜索附近的设备

Command	AT+SCAN{=Param}
`Param`	扫描方式（0~2） 0: 停止扫描 1: 扫描附近的设备，过滤重复地址，最多可以搜到8个设备 2: 扫描BLE广播包，输出原始广播数据包，可以通过AT+FILTER指令进行过滤
Response	+SCAN=Param1,Param2,Param3,Param4,Param5,Param6 (AT+SCAN=1格式) +SCAN=Param21,Param22,Param23,Param24,Param25,Param26 (AT+SCAN=2格式)
`Param1`	列表序号
`Param2`	地址类型（1字节）
`Param3`	地址（12字节）
`Param4`	RSSI
`Param5`	设备名长度
`Param6`	设别名名
`Param21`	地址类型（1字节）
`Param22`	地址（12字节）
`Param23`	RSSI
`Param24`	广播数据包类型
`Param25`	广播数据包长度
`Param26`	广播数据包
Description	AT+SCAN=1 常用于连接前的搜索 AT+SCAN=2 常用于作为蓝牙网关使用，搜索周围的Beacon设备

Example:
搜索设备
<< AT+SCAN=1
>> +SCAN={
>> +SCAN=0,1,70CFC9A98840,-43,24,LE-Bose QuietControl 30
>> +SCAN=1,1,DC0D30001ED4,-65,10,FSC-BT946
>> +SCAN=}

嗅探 BLE 广播，并返回原始数据（乱码部分为原始数据，使用 hex 格式）
<< AT+SCAN=2
>> +SCAN{
>> +SCAN=0,DC0D24CFB6D0,-70,1,31,?.曹$隙衐 觜40#-BP104D
>> +SCAN}

AT+TPMODE - 读/写连接状态下的工作模式

Command	AT+TPMODE{=Param}
`Param`	模式（0~1，默认1） 0: 指令模式 1: 透传模式
Response	+TPMODE=Param
`Param`	模式
Description	指令模式：蓝牙没有连接串口数据按照指令解析，蓝牙连接后串口收到的数据按照指令解析透传模式：蓝牙没有连接串口数据按照指令解析，蓝牙连接后串口收到的数据全部发到远端蓝牙

Example:
透传模式
<< AT+TPMODE=1
>> OK

指令模式
<< AT+TPMODE=0
>> OK

AT+ADVEN - 读/写广播使能

Command	AT+ADVEN{=Param}
`Param`	模式（0~1，默认1） 0: 禁用广播 1: 启用广播
Response	+ADVEN=Param
`Param`	模式
Description	控制蓝牙广播的使能

Example:
启用广播
<< AT+ADVEN=1
>> OK

禁用广播
<< AT+ADVEN=0
>> OK

AT+ADVDATA - 读/写BLE广播0xFF的数据

Command	AT+ADVDATA{=Param}
`Param`	tag为0xFF的广播数据
Response	+ADVDATA=Param
`Param`	tag为0xFF的广播数据
Description	查询修改蓝牙广播数据

Example:
查询tag 0xFF的广播数据内容，\x为十六进制数据
<< AT+ADVDATA
>> +ADVDATA=\x03\x01\x02
>> OK

查询tag 0xFF的广播数据内容，\x为十六进制数据
<< AT+ADVDATA=\x03\x01\x02
>> OK

AT+LESEND - 发送数据到远端设备

Command	AT+LESEND{=Param1{,Param2{,Param3}}}
`Param1`	连接索引
`Param2`	数据长度
`Param3`	数据
Response	OK
Description	此指令仅在指令模式下使用，指令模式模块串口接收数据默认做 AT 指令解析，需要发送到远端需要使用指令发送，连接索引信息使用 AT+CHINFO 指令查询

Example:
向连接索引为1的设备发送数据
<< AT+LESEND=1,4,2022
>> OK

AT+CHINFO - 读取连接对端信息

Command	AT+CHINFO
Response	+CHINFO=Param1,Param2,Param3,Param4
`Param1`	连接索引
`Param2`	连接状态 (1：未连接，2：连接中，3：已连接)
`Param3`	连接角色 (0：从机，1：主机)
`Param4`	对端地址
Description	查询连接信息

Example:
查询连接信息
<< AT+CHINFO
>> +CHINFO=0,3,0,4F85B3319170
>> +CHINFO=1,3,0,6A8E79C29A99
>> +CHINFO=2,1,0,000000000000
>> +CHINFO=3,1,0,000000000000
>> +CHINFO=4,1,0,000000000000
>> OK

AT+REBOOT - 软件复位

Command	AT+REBOOT
Response	OK
Description	模块将复位

Example:
<< AT+REBOOT
>> OK

AT+RESTORE - 恢复出厂设置

Command	AT+RESTORE
Response	OK
Description	模块将恢复为出厂设置

Example:
<< AT+RESTORE
>> OK

AT+UARTCFG - 读/写串口配置

Command	AT+UARTCFG{=Param}
`Param`	配置 (0~5) bit0: 0 - 1位停止位 1 - 2位停止位 bit2~bit3: 00 - None 01 - Odd 10 - Even
Response	+UARTCFG=Param
`Param`	配置 (0~5)
Description	修改串口配置(停止位和校验位)

Example:
8 None 1
<< AT+UARTCFG=0
>> OK

8 Odd 1
<< AT+UARTCFG=2
>> OK

8 Even 1
<< AT+UARTCFG=4
>> OK

8 None 2
<< AT+UARTCFG=1
>> OK

8 Odd 2
<< AT+UARTCFG=3
>> OK

8 Even 2
<< AT+UARTCFG=5
>> OK

AT+PIN - 读/写配对密码

Command	AT+PIN{=Param}
`Param`	配对密码 (000000 ~ 999999, 默认000000)
Response	+PIN=Param
`Param`	配对密码
Description	修改配对密码

Example:
查询配对密码
<< AT+PIN
>> +PIN=000000
>> OK

修改配对密码为 123456
<< AT+PIN=123456
>> OK

通知列表

+SCAN - AT+SCAN=1扫描结果上报

Indication	+SCAN=Param1,Param2,Param3,Param4,Param5,Param6
`Param1`	列表序号
`Param2`	地址类型（1字节）
`Param3`	地址（12字节）
`Param4`	RSSI
`Param5`	设备名长度
`Param6`	设别名名
Description	模组收到AT+SCAN=1后，会持续扫描，发现设备后通过+SCAN进行上报

Example:
搜索设备
<< AT+SCAN=1
>> +SCAN={
>> +SCAN=0,1,70CFC9A98840,-43,24,LE-Bose QuietControl 30
>> +SCAN=1,1,DC0D30001ED4,-65,10,FSC-BT946
>> +SCAN=}

+SCAN - AT+SCAN=2扫描结果上报

Indication	+SCAN=Param1,Param2,Param3,Param4,Param5,Param6
`Param1`	地址类型（1字节）
`Param2`	地址（12字节）
`Param3`	RSSI
`Param4`	广播数据包类型
`Param5`	广播数据包长度
`Param6`	广播数据包
Description	模组收到AT+SCAN=2后，会持续扫描，发现设备后通过+SCAN进行上报

Example:
嗅探 BLE 广播，并返回原始数据（乱码部分为原始数据，使用 hex 格式）
<< AT+SCAN=2
>> +SCAN{
>> +SCAN=0,DC0D24CFB6D0,-70,1,31,?.曹$隙衐 觜40#-BP104D
>> +SCAN}

+GATTSTAT - 连接状态上报

Indication	+GATTSTAT=Param1,Param2
`Param1`	连接索引
`Param2`	连接状态 (1~3) 1: 未连接 2: 连接中 3: 已连接
Description	指令模式下，模组的连接状态发生变化，通过+GATTSTAT主动上报

Example:
连接成功
>> +GATTSTAT=0,3

+DATA - 收到蓝牙数据上报

Indication	+DATA=Param1,Param2,Param3
`Param1`	连接索引
`Param2`	数据包长度
`Param2`	数据包内容
Description	透传模式：上报数据不带+DATA包头指令模式：上报数据带+DATA包头 +DATA=1,5,12345

Example:
收到数据1234567890
>> +DATA=1,10,1234567890

应用场景

查询/修改模组默认参数

模组在蓝牙没有连接的状态下，会将串口数据按照AT指令解析。主机可以对模组的默认参数进行查询和修改，下图展示了：

修改设备名为 ABC

查询设备名

查询蓝牙地址

@startuml
hide footbox
skinparam sequenceMessageAlign center

box "local" #LightBlue
participant Host as host
participant Module as bt
end box

rnote over host, bt: 修改设备名为 ABC

host -> bt: AT+NAME=ABC\\r\\n
bt -> host: \\r\\nOK\\r\\n"

rnote over host, bt: 查询设备名

host -> bt: AT+NAME\\r\\n
bt -> host: \\r\\n+NAME=ABC\\r\\n\\r\\nOK\\r\\n"

rnote over host, bt: 查询蓝牙地址

host -> bt: AT+ADDR\\r\\n
bt -> host: \\r\\n+ADDR=DC0D30010203\\r\\n\\r\\nOK\\r\\n

@enduml

发送数据的流程

模组上电会持续向外发送广播数据，远端蓝牙（手机）可以通过搜索获取到广播包，并向模组发起连接请求。连接成功后模组会拉高连接状态脚通知主机蓝牙连接成功。主机可以通过蓝牙模组将数据发送给远端蓝牙，远端蓝牙也可以把数据发送给主机。

@startuml
hide footbox
skinparam sequenceMessageAlign center

box "local" #LightBlue
participant Host as host
participant Module as bt
end box

box "remote" #LightBlue
participant ”Remote BT“ as remote
end box

rnote over host, remote: 建立连接

bt --> remote: 广播包
bt <- remote: 扫描
bt --> remote: 广播包
bt <- remote: 请求建立连接

rnote over host, remote: 连接成功

host <- bt: 拉高连接状态脚

rnote over host, remote: 发送数据

host -> bt: 串口发送 ABC
bt -> remote: 蓝牙发送 ABC
bt <- remote: 蓝牙发送 DEF
host <- bt: 串口输出 DEF

bt <- remote: 断开蓝牙

host <- bt: 连接断开

host <- bt: 拉低连接状态脚
bt --> remote: 广播包

@enduml

模组做主机连接远端设备

模组可以作为主设备去连接从设备，主机可以发送指令控制模组进行扫描连接和断开。下图展示了连接其他设备的过程：

FAQ

IOS 手机如何获取蓝牙MAC地址?

IOS系统出于安全考虑，在底层将蓝牙MAC地址变成了UUID发送给上层应用。所以APP无法获取到设备的MAC地址。

FSC-BT671B 默认会将MAC地址放在广播中，APP可以通过下面的方法从广播包中获取MAC地址。

- (void)centralManager:(CBCentralManager *)central didDiscoverPeripheral:(CBPeripheral *)peripheral advertisementData:(NSDictionary *)advertisementData RSSI:(NSNumber *)RSSI
{
    if(![self describeDictonary:advertisementData])
    {
        NSLog(@"is not fsc module");
        return;
    }
}

- (Boolean)describeDictonary: (NSDictionary *) dict
{
    NSArray *keys;
    id key;
    keys = [dict allKeys];
    for(int i = 0; i < [keys count]; i++)
    {
        key = [keys objectAtIndex:i];
        if([key isEqualToString:@"kCBAdvDataManufacturerData"])
        {
            NSData *tempValue = [dict objectForKey:key];
            const Byte *tempByte = [tempValue bytes];
            if([tempValue length] == 6)
            {
                // tempByte 后面参数是蓝牙地址
                return true
            }
        }else if([key isEqualToString:@"kCBAdvDataLocalName"])
        {
            //there is name
            //NSString *szName = [dict objectForKey: key];
        }
    }
    return false;
}

附录

下载 PDF版本

下载PDF版本
