FSC-BT691 应用说明

模块默认参数

Name

Feasycom

Service UUID

FFF0

Write UUID

FFF2

Notify UUID

FFF1

UART Baudrate

115200/8/N/1

硬件说明

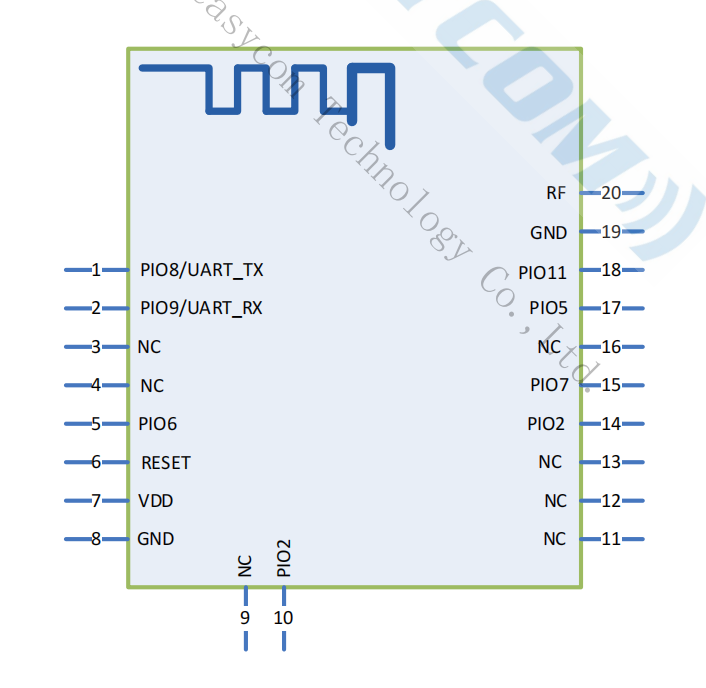

引脚图

_images/BT691%E5%BC%95%E8%84%9A.png

引脚描述

Pin

Pin Name

Type

Pin Descriptions

1

UART_TX

O

串口数据脚

2

UART_RX

I

串口数据脚

5

MODE

I

低电平透传模式，高电平指令模式

6

RESET

I

低电平复位

7

VDD

Power

3.3V供电，建议使用LDO供电

8

GND

GND

GND

15

DISCONNECT

I

高电平断开连接（需已连接）

17

LED

O

蓝牙未连接输出方波，蓝牙连接输出高电平

18

STATUS

O

蓝牙未连接输出低电平，蓝牙连接输出高电平

20

EXT_ANT

ANT

改变天线附近的0欧电阻，可以外接蓝牙天线

硬件设计说明

  • 模组只需要连接VDD/GND/UART_RX/UART_TX即可使用

  • 如果MCU需要获取蓝牙模组的连接状态，需要接STATUS引脚

  • 画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果

功能说明

GPIO指示

MODE引脚 PIN 6

状态

描述

低电平

透传模式

高电平

指令模式

Note

使用此功能需用AT指令开启引脚功能，详见 AT+PIOCFG 指令使用方法

DISCONNECT引脚 PIN 15

状态

描述

低电平

–

高电平

断开蓝牙连接

Note

使用此功能需用AT指令开启引脚功能，详见 AT+PIOCFG 指令使用方法

LED引脚 PIN 17

状态

描述

1Hz方波

蓝牙未连接

高电平

蓝牙连接

连接状态引脚 PIN 18

状态

描述

低电平

蓝牙未连接

高电平

蓝牙连接

工作模式

透传模式
蓝牙未连接，串口收到的数据按照AT指令进行解析；蓝牙连接后串口收到的数据全
部原样发送到远端蓝牙。

指令模式
蓝牙未连接，串口收到的数据按照AT指令进行解析；蓝牙连接后串口收到的数据仍
然按照AT指令进行解析。需要发送数据到远端的时候，发送AT+LESEND指令。

GATT透传服务

类型

UUID

权限

描述

Service

0xFFF0

透传服务

Write

0xFFF2

Write，Write Without Response

APP发给模组

Notify

0xFFF1

Notify

模组发给APP

应用场景

查询/修改模组默认参数

模组在蓝牙没有连接的状态下，会将串口数据按照AT指令解析。 主机可以对模组的默认参数进行查询和修改，下图展示了：

  1. 修改设备名为 ABC

  2. 查询设备名

  3. 查询蓝牙地址

@startuml hide footbox skinparam sequenceMessageAlign center box "local" #LightBlue participant Host as host participant Module as bt end box rnote over host, bt: 修改设备名为 ABC host -> bt: AT+NAME=ABC\\r\\n bt -> host: \\r\\nOK\\r\\n" rnote over host, bt: 查询设备名 host -> bt: AT+NAME\\r\\n bt -> host: \\r\\n+NAME=ABC\\r\\n\\r\\nOK\\r\\n" rnote over host, bt: 查询蓝牙地址 host -> bt: AT+ADDR\\r\\n bt -> host: \\r\\n+ADDR=DC0D30010203\\r\\n\\r\\nOK\\r\\n @enduml

发送数据的流程

模组上电会持续向外发送广播数据，远端蓝牙（手机）可以通过搜索获取到广播包， 并向模组发起连接请求。连接成功后模组会拉高连接状态脚通知主机蓝牙连接成功。 主机可以通过蓝牙模组将数据发送给远端蓝牙，远端蓝牙也可以把数据发送给主机。

@startuml hide footbox skinparam sequenceMessageAlign center box "local" #LightBlue participant Host as host participant Module as bt end box box "remote" #LightBlue participant ”Remote BT“ as remote end box rnote over host, remote: 建立连接 bt --> remote: 广播包 bt <- remote: 扫描 bt --> remote: 广播包 bt <- remote: 请求建立连接 rnote over host, remote: 连接成功 host <- bt: 拉高连接状态脚 rnote over host, remote: 发送数据 host -> bt: 串口发送 ABC bt -> remote: 蓝牙发送 ABC bt <- remote: 蓝牙发送 DEF host <- bt: 串口输出 DEF bt <- remote: 断开蓝牙 host <- bt: 连接断开 host <- bt: 拉低连接状态脚 bt --> remote: 广播包 @enduml

模组做主机连接远端设备

模组可以作为主设备去连接从设备，主机可以发送指令控制模组进行扫描连接和断开。下图展示了连接其他设备的过程：

@startuml hide footbox skinparam sequenceMessageAlign center box "local" #LightBlue participant Host as host participant Module as bt end box box "remote" #LightBlue participant ”Remote BT“ as remote end box host -> bt: AT+SCAN=1\\r\\n host <- bt: \\r\\nOK\\r\\n bt -> remote: 扫描 bt <-- remote: 广播包 host <- bt: \\r\\n+SCAN=1,DC0D30001ED4,-65,10,FSC-BT946\\r\\n host -> bt: AT+LECCONN=DC0D30001ED41\\r\\n host <- bt: \\r\\nOK\\r\\n bt -> remote: 请求建立连接 rnote over host, remote: 连接成功 host <- bt: 拉高连接状态脚 rnote over host, remote: 发送数据 host -> bt: 串口发送 ABC bt -> remote: 蓝牙发送 ABC bt <- remote: 蓝牙发送 DEF host <- bt: 串口输出 DEF host -> bt: AT+DISC\\r\\n host <- bt: \\r\\nOK\\r\\n bt -> remote: 断开蓝牙 rnote over host, remote: 连接断开 host <- bt: 拉低连接状态脚 bt --> remote: 广播包 @enduml
