硬件设计

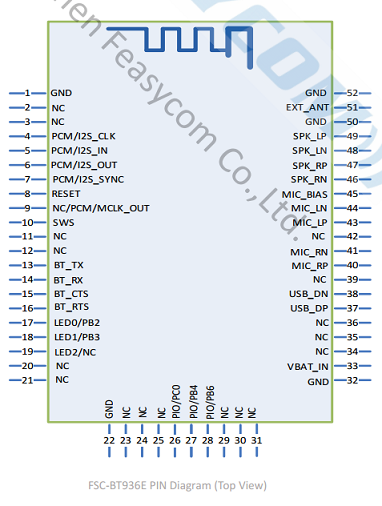

1. 模块引脚图

2. 模块引脚描述

Pin	Pin Name	Type	Pin Descriptions
4	I2S_CLK	I/O	I2S 位时钟
5	I2S_IN	I	I2S 输入
6	I2S_OUT	O	I2S 输出
7	I2S_WS	I/O	I2S 左右声道同步时钟
8	RESET	I	低电平复位
13	UART_TX	O	串口TX
14	UART_RX	I	串口RX
15	UART_CTS	I/O	串口流控脚(默认不需要接)
16	UART_RTS	I/O	串口流控脚(默认为PA_MUTE控制脚)
17	LED0	I/O	配对模式时输出方波,蓝牙已连接输出低电平
32	GND	GND	GND
33	VDD	VDD	3.3V供电，建议使用LDO供电
43	MIC_LP	Audio	左MIC 差分输入P级
44	MIC_LN	Audio	左MIC差分输入N级
45	MIC_BIAS	Audio	MIC偏置电压
46	SPK_RN	Audio	模拟输出右声道N级
47	SPK_RP	Audio	模拟输出右声道P级
48	SPK_LN	Audio	模拟输出左声道N级
49	SPK_LP	Audio	模拟输出左声道P级
51	EXT_ANT	ANT	必须外接蓝牙天线

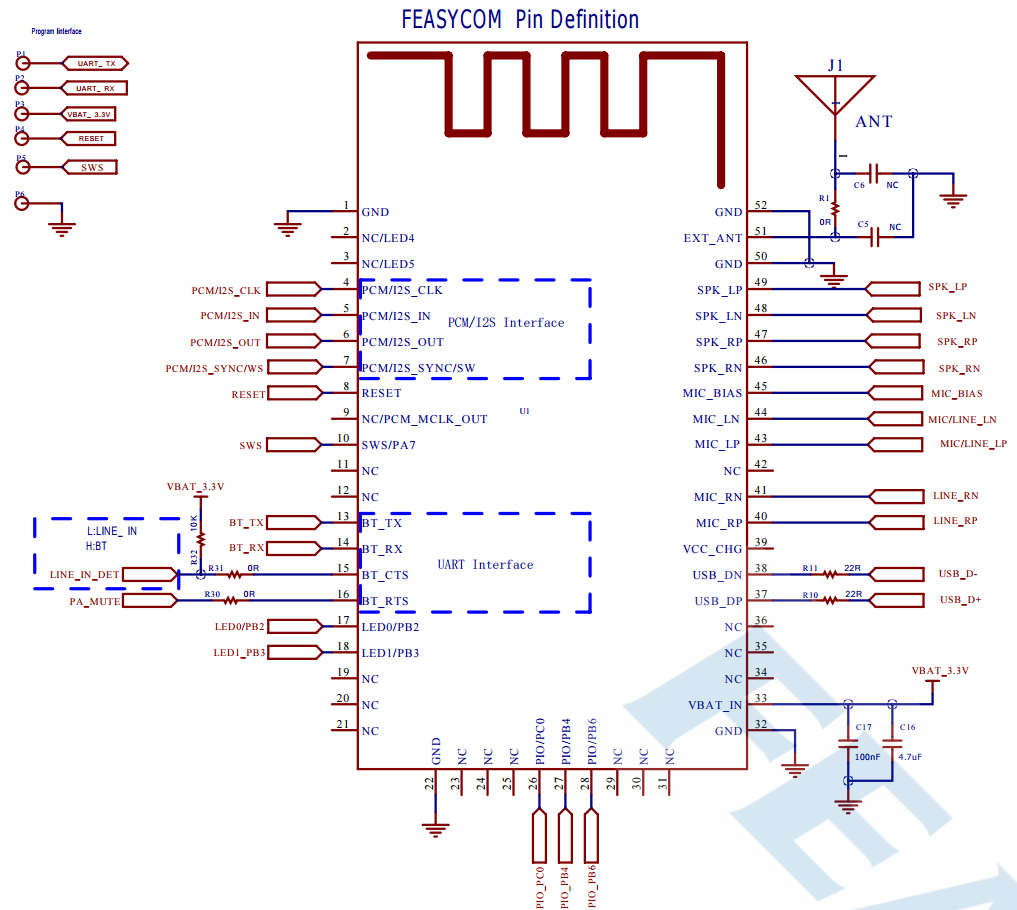

3. 基础应用电路

4. 上电电路设计

• 为保证蓝牙模块的稳定工作，VDD_3V3脚供电需预留蓝牙模块的电流 >=300mA ；

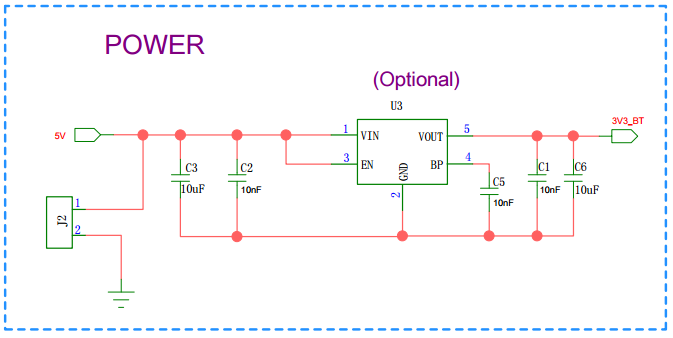

• 如是 5V 转 3.3V 供电，可参考下面可选建议原理图设计：

5. 天线说明

引脚	描述
PIN51	为避免信号差异影响，需外接蓝牙天线

6. 硬件设计说明

• 模块简易测试环境，只需要连接 VDD / GND / UART_RX / UART_TX 即可测试使用

• 在画完PCB电路原理图后，请联系飞易通工作人员进行审核，避免蓝牙距离达不到最佳效果
