硬件说明

1. 引脚说明

1.1 FSC-BT9101

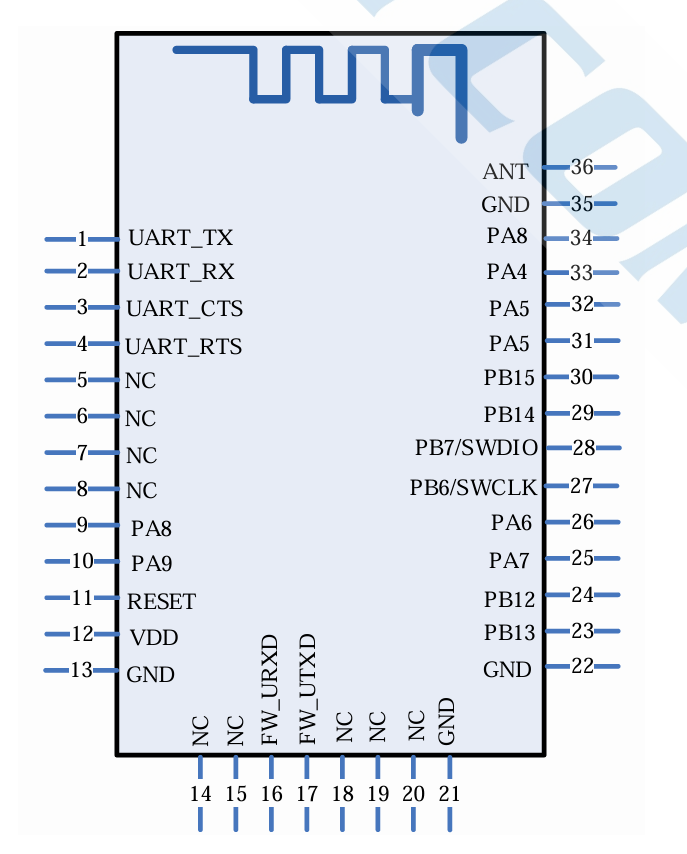

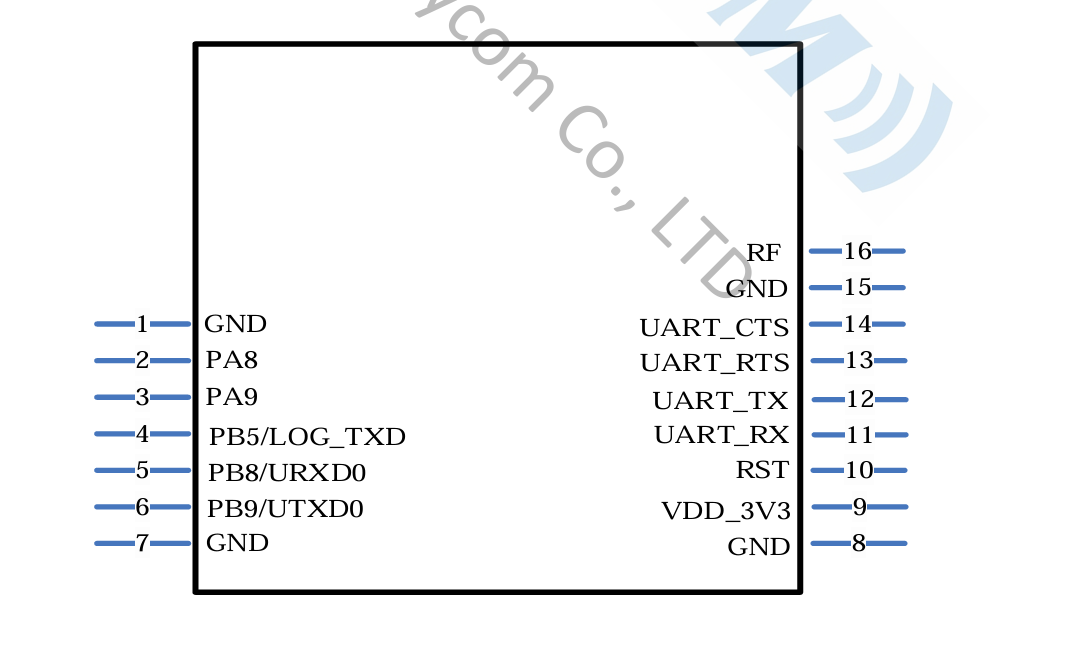

引脚图：

引脚描述：

Pin	Pin Name	Type	Pin Descriptions
1	UART_TX	O	串口数据脚
2	UART_RX	I	串口数据脚
3	UART_CTS	I	串口流控脚
4	UART_RTS	O	串口流控脚
9	Tran/CMD	I/O	UART模式控制脚 H = 指令模式 L = 透传模式
10	Disc	I/O	断开连接脚
11	RESET	I	低电平复位
12	VDD	Power	3.3V供电，建议使用LDO供电
13	GND	GND	GND
16	FW_URXD	I	烧录脚
17	FW_UTXD	O	烧录脚
32	Work	O	蓝牙未连接输出方波，蓝牙连接输出高电平
33	STATUS	O	蓝牙未连接输出低电平，蓝牙连接输出高电平
36	EXT_ANT	ANT	改变天线附近的0欧电阻，可以外接蓝牙天线

Note：

如需使用 Pin9 和 Pin10 引脚控制模块需使用 AT+PIOCFG 指令开启功能

1.2 FSC-BT9104

引脚图：

引脚描述：

Pin	Pin Name	Type	Pin Descriptions
1	GND	GND	Power Ground
2	PA8	I/O	Programmable I/O
3	Status	O	蓝牙未连接输出低电平，蓝牙连接输出高电平
5	FW_URXD	I	烧录脚
6	FW_UTXD	O	烧录脚
8	GND	GND	GND
9	VDD_3V3	VDD	3.3V供电，建议使用LDO供电
10	RESET	I	低电平复位
11	UART_RX	I	串口数据脚
12	UART_TX	O	串口数据脚
13	UART_RTS	O	串口流控脚
14	UART_CTS	I	串口流控脚
15	GND	GND	Power Ground
16	EXT_ANT	ANT	改变天线附近的0欧电阻，可以外接蓝牙天线

2 硬件设计说明

• 模组只需要连接VDD/GND/UART_RX/UART_TX即可使用

• 如果MCU需要获取蓝牙模组的连接状态，需要接STATUS引脚

• 画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果
