FSC-BT910x 通用数传应用说明

描述

本设计指南适用于工程师开发 FSC-BT910x 系列蓝牙模组。

模块默认参数

Name	FSC-BT9101
LE-Name	FSC-BT9101-LE
Pin Code	0000
Secure Simple Pairing Mode	Off
Service UUID	FFF0
Write UUID	FFF2
Notify UUID	FFF1
UART Baudrate	115200/8/N/1

硬件说明

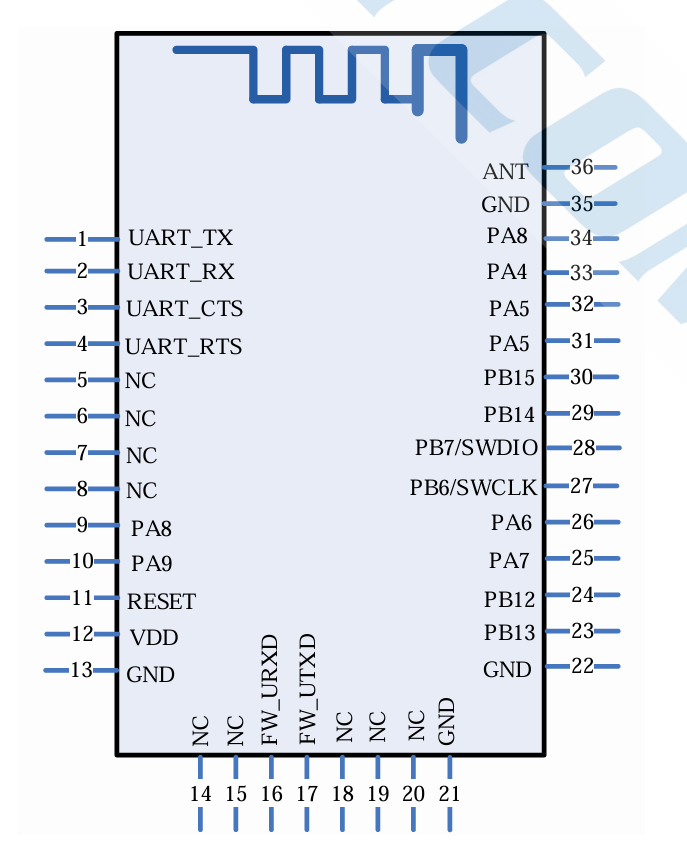

引脚图

FSC-BT9101:

引脚描述

Pin	Pin Name	Type	Pin Descriptions
1	UART_TX	O	串口数据脚
2	UART_RX	I	串口数据脚
3	UART_CTS	I	串口流控脚
4	UART_RTS	O	串口流控脚
9	Tran/CMD	I/O	UART模式控制脚 H = 指令模式 L = 透传模式
10	Disc	I/O	断开连接脚
11	RESET	I	低电平复位
12	VDD	Power	3.3V供电，建议使用LDO供电
13	GND	GND	GND
16	FW_URXD	I	烧录脚
17	FW_UTXD	O	烧录脚
32	Work	O	蓝牙未连接输出方波，蓝牙连接输出高电平
33	STATUS	O	蓝牙未连接输出低电平，蓝牙连接输出高电平
36	EXT_ANT	ANT	改变天线附近的0欧电阻，可以外接蓝牙天线

Note

如需使用9，10引脚控制模块需使用 AT+PIOCFG 指令开启功能

硬件设计说明

模组只需要连接VDD/GND/UART_RX/UART_TX即可使用
如果MCU需要获取蓝牙模组的连接状态，需要接STATUS引脚
画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果

功能说明

GPIO指示

模块工作状态引脚 PIN 32

状态	描述
1Hz方波	蓝牙未连接
高电平	蓝牙连接

BT连接状态引脚 PIN 33

状态	描述
低电平	蓝牙未连接
高电平	蓝牙连接

工作模式

透传模式	蓝牙未连接，串口收到的数据按照AT指令进行解析；蓝牙连接后串口收到的数据全部原样发送到远端蓝牙。
指令模式	蓝牙未连接，串口收到的数据按照AT指令进行解析；蓝牙连接后串口收到的数据仍然按照AT指令进行解析。需要发送数据到远端的时候，发送相关的profile发送数据指令

GATT透传服务

类型	UUID	权限	描述
Service	0xFFF0		透传服务
Write	0xFFF2	Write，Write Without Response	APP发给模组
Notify	0xFFF1	Notify	模组发给APP

应用场景

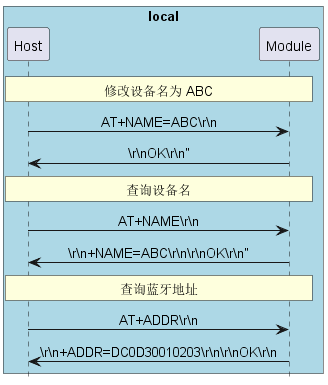

查询/修改模组默认参数

模组在蓝牙没有连接的状态下，会将串口数据按照AT指令解析。主机可以对模组的默认参数进行查询和修改，下图展示了：

修改设备名为 ABC

查询设备名

查询蓝牙地址

@startuml
hide footbox
skinparam sequenceMessageAlign center

box "local" #LightBlue
participant Host as host
participant Module as bt
end box

rnote over host, bt: 修改设备名为 ABC

host -> bt: AT+NAME=ABC\\r\\n
bt -> host: \\r\\nOK\\r\\n"

rnote over host, bt: 查询设备名

host -> bt: AT+NAME\\r\\n
bt -> host: \\r\\n+NAME=ABC\\r\\n\\r\\nOK\\r\\n"

rnote over host, bt: 查询蓝牙地址

host -> bt: AT+ADDR\\r\\n
bt -> host: \\r\\n+ADDR=DC0D30010203\\r\\n\\r\\nOK\\r\\n

@enduml

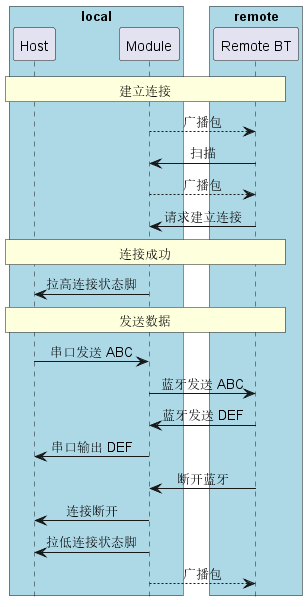

发送数据的流程

模组上电会持续向外发送广播数据，远端蓝牙（手机）可以通过搜索获取到广播包，并向模组发起连接请求。连接成功后模组会拉高连接状态脚通知主机蓝牙连接成功。主机可以通过蓝牙模组将数据发送给远端蓝牙，远端蓝牙也可以把数据发送给主机。

@startuml
hide footbox
skinparam sequenceMessageAlign center

box "local" #LightBlue
participant Host as host
participant Module as bt
end box

box "remote" #LightBlue
participant ”Remote BT“ as remote
end box

rnote over host, remote: 建立连接

bt --> remote: 广播包
bt <- remote: 扫描
bt --> remote: 广播包
bt <- remote: 请求建立连接

rnote over host, remote: 连接成功

host <- bt: 拉高连接状态脚

rnote over host, remote: 发送数据

host -> bt: 串口发送 ABC
bt -> remote: 蓝牙发送 ABC
bt <- remote: 蓝牙发送 DEF
host <- bt: 串口输出 DEF

bt <- remote: 断开蓝牙

host <- bt: 连接断开

host <- bt: 拉低连接状态脚
bt --> remote: 广播包

@enduml

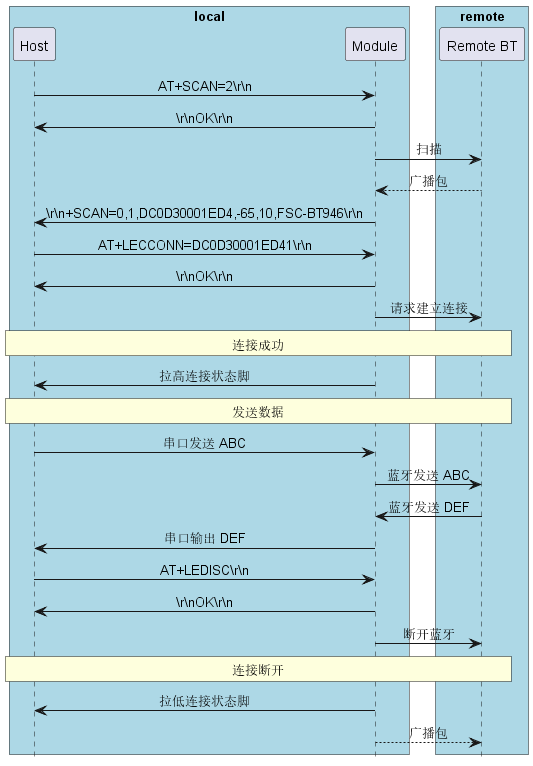

模组做主机连接远端设备

模组可以作为主设备去连接从设备，主机可以发送指令控制模组进行扫描连接和断开。下图展示了连接其他设备的过程：

空中升级

Note

如需升级最新版本请参考空中升级说明

FAQ

IOS 手机如何获取蓝牙MAC地址?

IOS系统出于安全考虑，在底层将蓝牙MAC地址变成了UUID发送给上层应用。所以APP无法获取到设备的MAC地址。

FSC-BT910x 默认会将MAC地址放在广播中，APP可以通过下面的方法从广播包中获取MAC地址。

- (void)centralManager:(CBCentralManager *)central didDiscoverPeripheral:(CBPeripheral *)peripheral advertisementData:(NSDictionary *)advertisementData RSSI:(NSNumber *)RSSI
{
    if(![self describeDictonary:advertisementData])
    {
        NSLog(@"is not fsc module");
        return;
    }
}

- (Boolean)describeDictonary: (NSDictionary *) dict
{
    NSArray *keys;
    id key;
    keys = [dict allKeys];
    for(int i = 0; i < [keys count]; i++)
    {
        key = [keys objectAtIndex:i];
        if([key isEqualToString:@"kCBAdvDataManufacturerData"])
        {
            NSData *tempValue = [dict objectForKey:key];
            const Byte *tempByte = [tempValue bytes];
            if([tempValue length] == 6)
            {
                // tempByte 后面参数是蓝牙地址
                return true
            }
        }else if([key isEqualToString:@"kCBAdvDataLocalName"])
        {
            //there is name
            //NSString *szName = [dict objectForKey: key];
        }
    }
    return false;
}
