飞易通高通音频 AT 指令集

介绍

[English]

描述

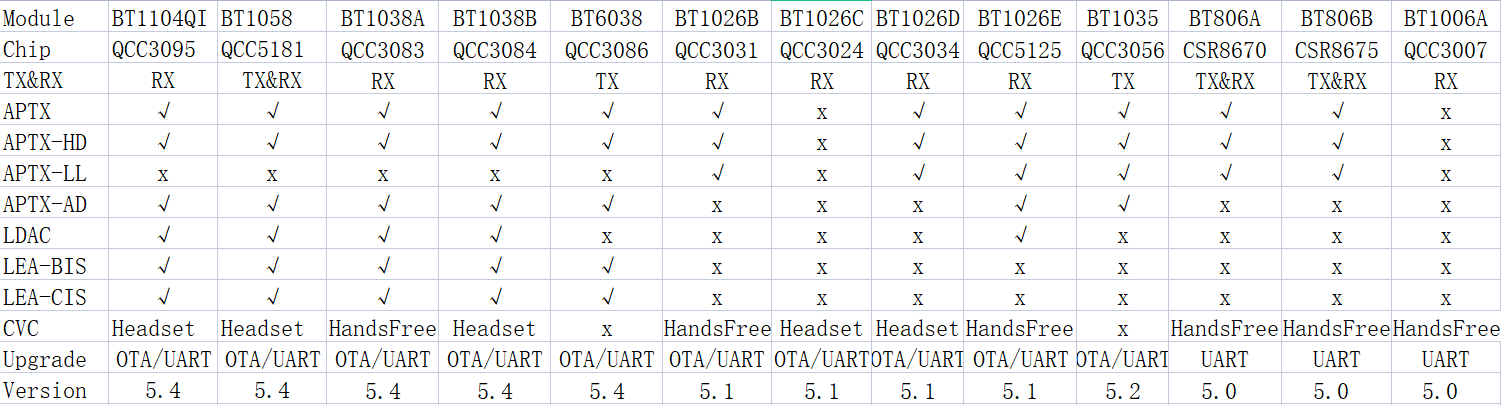

本设计指南适用于工程师开发音频接收模块： FSC-BT1038x , FSC-BT1058-RX , FSC-BT1104QI , FSC-BT1026X 与 音频发射模块： FSC-BT1035 , FSC-BT6038 , FSC-BT1058-TX 系列蓝牙模组，其中BT1058可分别支持接收与发射。

模组默认参数

Name

MODUAL_NAME-XXXX

LE-Name

MODUAL_NAME-LE-XXXX

Secure Simple Pairing Mode

On

UART Baudrate

115200/8/N/1

Note

MODUAL_NAME 为当前模块名称

指令说明

规范说明

适用于整个文档

  • {} : 包括与{…}中的内容为可选项

  • << : 主机发给模组的 COMMAND

  • >> : 模组回复主机的 RESPONSE/EVENT

指令格式

AT+Command{=Param1{,Param2{,Param3…}}}<CR><LF>

  • 所有的指令使用 AT 开头，使用 <CR><LF> 结尾

  • <CR> 代表回车符，对应 HEX 为 0x0D

  • <LF> 代表换行符，对应 HEX 为 0x0A

  • 若指令包含参数，参数应使用 = 分隔

  • 若指令包含多项参数，参数应使用 , 分隔

  • 若指令有响应返回，响应使用 <CR><LF> 开始，使用 <CR><LF> 结束

  • 模组应当总是返回指令执行的结果 (成功返回 OK，失败时返回 ERROR)

Example:
查询模块蓝牙名称
<< AT+NAME
>> +NAME=FSC-BT1038A-XXXX
>> OK

当没有来电时接听电话
<< AT+HFPANSW
>> ERROR

Event格式

<CR><LF>+Indication{=Param1{,Param2{,Param3…}}}<CR><LF>

  • 所有的事件使用<CR><LF>开始, 使用<CR><LF>结束

  • 若事件包含参数, 参数应位于 “=” 后面

  • 若事件包含多项参数, 参数应使用 “,” 分割

Example:
手机端通过SPP协议发送”1234567890”
>> +SPPDATA=10,1234567890

拨打电话10086
>> +HFPSTAT=4
>> +HFPAUDIO=1
>> +HFPCID=10086
>> +HFPSTAT=6

指令表

通用指令

AT+HELP - 查询固件功能和命令说明

Command

AT+HELP

Response
<FIRMWARE FUNCTION: audio_transceiver>
<ENABLE PROFILES:LINKS: ON/OFF>
|SPP|:1
|GATTS|:1
|GATTC|:0
|HFP-AG|:1
|A2DP-SRC|:1
|AVRCP-TG|:1
<COMMAND SUMMARY:DESCRIPTION:PROFILE CATEGORY>
AT+BTEN:Bluetooth On/Off:|GENERAL|
AT+PROFILE:Get/Set Profile:|GENERAL|
AT+STAT:Get All Profile State:|GENERAL|
…
AT+ECHO:Enable/Disable AT Command Echo:|GENERAL|
OK

Description

使用help命令获取基本摘要信息

AT+VER - 查询固件版本

Command

AT+VER

Response

+VER=Param1,Param2,Param3

Param1

模块类型

Param2

固件版本

Param3

固件编译时间
Example:
<< AT+VER
>> +VER=FSC-BT1038A,V1.1.2,20250118
>> OK

AT+BAUD - 查询/设置串口波特率

Command

AT+BAUD{=Param}

Param
9600/19200/38400/57600/115200(default)/230400/460800/921600
/1000000/1382400/1500000/2000000

Response

+BAUD=Param

Param

返回当前波特率

Description

模块将在接收到这条指令后立即切换波特率
Example:查询波特率
<< AT+BAUD
>> +BAUD=115200
>> OK

Example: 设置波特率
<< AT+BAUD=9600
>> OK

AT+I2SCFG - 设置I2S格式

Command

AT+I2SCFG{=Param}

Param

以10进制位字段表示,每位表示

BIT[0]

0:disable; 1:enable

BIT[1]

0:master; 1:slave

BIT[2]

0:FS=48000Hz; 1:FS=44100Hz

BIT[3]

0:left justified; 1:right justified

BIT[4]

0:data 1 bit delay; 1:data no delay

BIT[5-6]
00: bit depth=16bits
01: bit depth=24bits
10: bit depth=32bits

Response

+I2SCFG=Param

Note

I2S设置为从模式时需I2S主模式一直提供时钟,否则模块将会Panic

Example:常用组合配置如下:

1

I2S Master; Sample rate=48000Hz; Resolution=16bits; Bit clock= 48000*16*2ch=1.536Mhz

3

I2S Slave; Sample rate=48000Hz; Resolution=16bits; Bit clock= 48000*16*2ch=1.536Mhz

65

I2S Master; Sample rate=48000Hz; Resolution=32bits; Bit clock= 48000*32*2ch=3.072Mhz

67

I2S Slave; Sample rate=48000Hz; Resolution=32bits; Bit clock= 48000*32*2ch=3.072Mhz

AT+SPDIFCFG - 获取/设置SPDIF输出

Command

AT+SPDIFCFG{=Param}

Param
0 不使能音频输出为SPIDF
1 使能音频输出为SPDIF

Description

输出pin为pin15，重启生效；若音频输出为spdif，I2S配置将失效；

Note

部分模块不支持spdif输出

AT+MICGAIN - 获取/设置模拟输入增益

Command

AT+MICGAIN{=Param}

Param
麦克风输入增益
+: 增益加
-: 增益减

Response

+MICGAIN=Param

Description
Param:
FSC-BT1035 : 0~15, default:10
FSC-BT6038 : 0~10, default:5
FSC-BT1058-TX : 0~10, default:5

Note
仅音频发射模组支持
在 USB 输入模式下，参数只能为”+”，”-”；使用 I2S/SPDIF 输入时，此指令无效

AT+SPKVOL - 设置/获取扬声器音量

Command

AT+SPKVOL{=Param}

Param

Volume (‘+’ / ‘-’/ 0-15, default:15)

Description

调整输出音量,音乐时调整A2DP音量,通话时调整HFP音量,同时支持LEA模式下音量调节

AT+REBOOT - 软件复位

Command

AT+REBOOT

Response

OK

Description

模块将复位

AT+RESTORE - 恢复出厂设置

Command

AT+RESTORE

Response

OK

Description

模块将恢复为出厂设置

AT+BTEN - 开关蓝牙

Command

AT+BTEN{=Param}

Param

0-关闭蓝牙 1-打开蓝牙

Note

此命令掉电不保存

AT+LECFG - 查询/设置LE随机MAC地址

Command

AT+LECFG{=Param}

Param

0-关闭 1-打开

Response

+LECFG=Param

AT+PROFILE - 蓝牙Profile配置

Command

AT+PROFILE{=Param}

Param

以10进制位字段表示,每位表示

BIT[0]

SPP (Serial Port Profile)

BIT[1]

GATT Server (Generic Attribute Profile)

BIT[2]

GATT Client (Generic Attribute Profile)

BIT[3]

HFP-HF (Hands-Free Profile Handsfree)

BIT[4]

HFP-AG (Hands-Free Profile Audio Gateway)

BIT[5]

A2DP Sink (Advanced Audio Distribution Profile)

BIT[6]

A2DP Source (Advanced Audio Distribution Profile)

BIT[7]

AVRCP Controller (Audio/Video remote controller Profile)

BIT[8]

AVRCP Target (Audio/Video remote controller Profile)

BIT[9]

HID Keyboard (Human Interface Profile)

BIT[10]

PBAP Server (Phonebook Access Profile)

BIT[11]

Map Server (Message Access Profile)

BIT[16]

Bis Sink (Le audio broadcast sink)

BIT[17]

Bis Source (Le audio broadcast source)

BIT[18]

Cis Sink (Le audio unicast sink)

BIT[19]

Cis Source (Le audio unicast source)

Response

+PROFILE=Param

Description
无法同时启用GATT Server & Client, HFP Sink & Source,
A2DP Sink & Source,AVRCP Controller & Target
如果改变Profile配置,模块将自动重启

Note
音频发射模组不支持：GATT Server、 HFP-HF、 A2DP Sink、AVRCP Controller、HID Keyboard、PBAP;
音频接收模组不支持：GATT Client、 HFP-AG、 A2DP Source、AVRCP Target;
FSC-BT1026X 、 FSC-BT1035 不支持le audio
Example:查询当前Profile
<< AT+PROFILE
>> +PROFILE=9385
Example:只使能A2DP Sink, HFP Sink,其他不使能
<< AT+PROFILE=160
>> OK
Example:只使能A2DP Source,HFP Source,其他不使能
<< AT+PROFILE=80
>> OK

AT+AUTOCONN - 设置蓝牙上电重连次数

Command

AT+AUTOCONN{=Param}

Param
(0~15, default:3)
(0) 关闭
(1-15) 打开重连，设置重连次数

Response

+AUTOCONN=Param

Description

上电/开机后，模块将尝试与上一个连接的设备建立连接，重试Param次

AT+STAT - 查询所有状态

Command

AT+STAT

Response

+STAT=Param1, Param2, Param3…

Param1

DEVSTAT

Param2

SPPSTAT

Param3

GATTSTAT

Param4

HFPSTAT

Param5

A2DPSTAT

Param6

AVRCPSTAT

Param7

HIDSTAT

Param8

PBSTAT

Param9

BISSTAT

Param10

CISSTAT

Note

FSC-BT1035 无LE-Audio

AT+DEVSTAT - 查询设备状态

Command

AT+DEVSTAT

Response

+DEVSTAT=Param

Param

以10进制位字段表示,

BIT[0]

0: Power Off; 1: Power On

BIT[1]

0: BR/EDR Not Discoverable; 1: BR/EDR Discoverable

BIT[2]

0: BLE Not Advertising; 1: BLE Advertising

BIT[3]

0: BR/EDR Not Scanning; 1: BR/EDR Scanning

BIT[4]

0: BLE Not Scanning; 1: BLE Scanning

Example:常用组合和描述

0

Device power off

1

Device power on

3

Device power on, BR/EDR Discoverable

5

Device power on, BR/EDR Not Discoverable, BLE Advertising

7

Device power on, BR/EDR Discoverable, BLE Advertising

13

Device power on, BR/EDR Not Discoverable, BLE Advertising, Scanning nearby BR/EDR devices

AT+ADDR - 查询BR/EDR蓝牙MAC地址

Command

AT+ADDR

Response

+ADDR=Param

Param

模块的BR/EDR蓝牙MAC地址(12 Bytes ASCII)
Example:
<< AT+ADDR
>> +ADDR=DC0D30010203
>> OK

AT+LEADDR - 查询BLE蓝牙MAC地址

Command

AT+LEADDR

Response

+LEADDR=Param

Param

模块的BLE蓝牙MAC地址(12 Bytes ASCII)

AT+NAME - 查询/设置BR/EDR蓝牙名称

Command

AT+NAME{=Param1{,Param2}}

Param1

BR/EDR蓝牙名称(1~31 Bytes ASCII)

Param2
使能MAC地址后缀(0/1,default:1)
0: 关闭后缀
1: 开启后缀“-XXXX”(MAC地址后4Byte)

Param

蓝牙名称

Description

Param1缺省时为查询蓝牙名称，Param1存在时为设置蓝牙名称
Example:
查询BR/EDR蓝牙名称
<< AT+NAME
>> +NAME=FSC-BT1038-1234
>> OK

设置BR/EDR蓝牙名称,且关掉后缀
<< AT+NAME=ABC,0
>> OK

设置BR/EDR蓝牙名称为“ABC”并自动添加地址后缀
<< AT+NAME=ABC,1
>> OK

AT+LENAME - 查询/设置BLE蓝牙名称

Command

AT+LENAME{=Param1{,Param2}}

Param1

BLE蓝牙名称(1~25 Bytes ASCII)

Param2
使能MAC地址后缀(0/1,default:1)
0: 关闭后缀
1: 开启后缀“-XXXX”(MAC地址后4Byte)

Description

Param1缺省时为查询蓝牙名称，Param1存在时为设置蓝牙名称

AT+PIN - 查询/设置BR/EDR Pin Code

Command

AT+PIN{=Param}

Param

Pin code(4~15 Bytes ASCII, default:0000)

Response

+PIN=Param

Description

密码仅在传统配对模式下有效，请参阅 AT+SSP

Note

FSC-BT1038x , FSC-BT1104QI 不支持该指令
Example:Read module’s pin code
<< AT+PIN
>> +PIN=0000
>> OK

Example: Change module’s pin code to “1234”
<< AT+PIN=1234
>> OK

AT+SSP - 查询/设置BR/EDR配对模式

Command

AT+SSP{=Param}

Param
Pairing mode (0~2, default:0)
(0) 传统配对, 使用pin码配对
(1) 安全简易配对, 显示“是/否”弹窗配对
(2) 安全简易配对, 显示随机码与“是/否”弹窗配对

Response

+SSP=Param

Note

需要重启

AT+COD - 查询/设置设备类型

Command

AT+COD{=Param}

Param

设备类型(6 bytes ASCII, default:240404 Handsfree device)

Response

+COD=Param

相关配置参考 COD.

AT+PAIR - 查询/设置BR/EDR/BLE可发现模式

Command

AT+PAIR{=Param}

Param
Mode(0-1)
0: Leave BR/EDR/BLE discoverable mode (stop advertising/broadcasting)
1: Enter BR/EDR/BLE discoverable mode (start advertising/broadcasting)

Description
如果未连接设备（BR/EDR或BLE），模块将始终可被发现；
如果已连接设备，模块将不可被发现，除非收到此命令

AT+SCAN - 搜索附近设备

Command

AT+SCAN=Param1{,Param2,{Param3}}

Param1
Mode(0-3)
0: 停止扫描
1: 扫描附近BR/EDR设备
2: 扫描附近BLE设备
3: 扫描附近BLE-BIS设备

Param2

扫描超时时间（1-255 单位：秒/1.28秒），缺省时defalut:10

Param3

名称过滤（仅当Param1=3时有效）

Note

扫描超时时间不同模块存在差异，视具体模块而定

Description

格式说明参考: +SCAN - 配对结果
Example: 通过AT+SCAN = 1,10 扫描附近BR/EDR设备，扫描时长为10S
+DEVSTAT=261
+SCAN=1,2,D58C79C88D15,-79,5,N-612
+SCAN=2,2,5820590F1E83,-60,7,Redmi 7
+SCAN=3,2,E0D8C4660C75,-70,16,JMGO-N1 Pro-0127
+SCAN=4,2,789F38FEDCBA,-57,10,FSC-BW256B
+SCAN=5,2,51684A0931E5,-74,17,闄曟苯X6000锛嗭紗
+SCAN=6,2,70CD0D311A59,-73,13,FEASYCOM-WILL
+SCAN=7,2,388F817516D3,-72,7,PSE0500
+SCAN=8,2,947BAE63703F,-62,10,xiaomiqin1
+SCAN=E
+DEVSTAT=5

AT+PLIST - 查询/清除配对记录

Command

AT+PLIST{=Param}

Param
(0/1~8/12 Bytes MAC address)
(0) 清除所有配对记录
(1~8) 清除指定索引的配对记录
(MAC) 清除指定地址的配对记录

Response1

+PLIST=Param1,Param2{,Param3}

Param1

(1~8) 配对设备序号

Param2

(MAC)配对设备的MAC地址

Param3

(UTF8)配对设备的蓝牙名称

Response2

+PLIST=E 配对记录查询完成

Note

如果参数缺省，则会列出所有配对记录,仅支持BR/EDR设备连接记录，LE暂不支持
Example:查询模块的配对记录
<< AT+PLIST
>> +PLIST=1,1C5CF226D773, iPhone12
+PLIST=2,A0BC30075421, Samsung S8
+PLIST=E
>> OK

Example:清除模块的所有配对记录
<< AT+PLIST=0
>> OK

AT+DSCA - 断开所有连接

Command

AT+DSCA

Description

模块断开与远程设备的所有蓝牙连接(ED/BR、GATT、LEA)

AT+AUDROUTE - 音频路由管理

Command

AT+AUDROUTE{=Param}

Param
0 停止音频路由
1 模块向 HP1/HP2 传输音频流（A2DP 播放模式）
2 模块与 HP1 之间进行语音通话（HFP SCO）
3 模块与 HP2 之间进行语音通话（HFP SCO）
4 HFP1 与 HP2 之间进行语音通话（HFP SCO，对讲机模式）
5 模块向 HP1/HP2 进行语音呼叫（HFP SCO）操作
6 模块与 HP1 之间传输音频流（A2DP 播放模式）
7 模块与 HP2 之间传输音频流（A2DP 播放模式）

Note
仅音频发射模组支持, HP1 和 HP2 指的是蓝牙同系耳机，本文档中模块仅支持HP1(0/1/2)
部分固件采用AT+HFPAUDIO建立语音通话，采用AT+A2DPAUDIO传输音频流

AT+TPMODE - 打开/关闭透传模式

Command

AT+TPMODE{=Param}

Param

模式（0~1，默认0） 0: 指令模式 1: 透传模式

Response

+TPMODE=Param

Description
当在SPP/GATT协议下连接并且打开透传模式时，AT指令将会被禁用；
通过UART接收的所有数据都将被发送到远端

AT+AUXCFG - 查询/设置输入模式

Command

AT+AUXCFG{=Param}

Param
mode(0-4,default:0)
0: BT模式
1: LineIn模式
2: Spdif模式
3: I2S模式
4: USB模式

Description

该指令用于配置模块的输入模式

Note
FSC-BT1035 的Param参数顺序存在差异：
0: USB模式
1：LineIn模式
2：Spdif模式
3：I2S模式

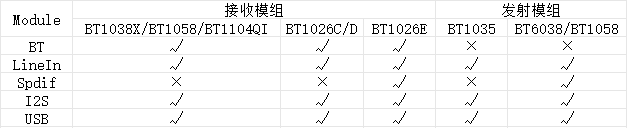

_images/AT%2BAUXCFG.png
Example:设置LineIn方式输入
<< AT+AUXCFG=1
>> OK

AT+RSSI - 获取已连接设备的信号值

Command

AT+RSSI=Param

Param

(12-byte ASCII)目标设备的 MAC 地址

Response

+RSSI=Param1,Param2

Param1

(12-byte ASCII)目标设备的 MAC 地址

Param2

目标设备连接信号强度值（0：无法获取）

Note

仅音频发射模组支持

AT+LINKCFG - 查询/配置自动连接

Command

AT+LINKCFG{=Param1{,Param2}}

Param1

0:开 1:关 （default:0）

Param2

0:COD 过滤功能已禁用 1:COD 过滤功能启用 （default:1）

Description

如果自动连接为开，模组将在启动后不断扫描附近设备（Param2=1），然后尝试连接最优信号强度设备

Note

仅音频发射模组支持

AT+MICMUTE - 静音MIC

Command

AT+MICMUTE=Param

Param

0-不静音 1-静音

Description

通话时静音本地麦克风

Note

仅音频接收模组支持

AT+SPKMUTE - 静音Speaker

Command

AT+SPKMUTE=Param

Param

0-不静音 1-静音

Description

音乐时静音本地Speaker

Note

仅音频接收模组支持

AT+GAMEMODE - 打开/关闭游戏模式

Format

AT+GAMEMODE=Param

Param
0：关闭游戏模式
1：打开游戏模式

Note
音频接收模组 FSC-BT1038x ， FSC-BT1104QI 不支持该指令
音频发射模组不支持该指令
目前游戏模式只支持经典蓝牙模式下 打开此模式AAC,SBC对应的编码格式延时
从动态时延设置为固定100ms低延时状态获取更好的游戏体验

HFP指令

AT+HFPSTAT - 查询HFP状态

Command

AT+HFPSTAT

Response

+HFPSTAT=Param

Description

格式说明参考: +HFPSTAT - HFP状态

AT+HFPCONN - 建立HFP连接

Command

AT+HFPCONN{=Param}

Param

目标设备MAC地址(12 Bytes ASCII)

Description

如果参数不存在，模块将重新连接到最后一个HFP配对过的设备

Note

音频发射/接收模组均支持该指令
Example:连接最后一个配对过的设备
<< AT+HFPCONN
>> OK
Example:连接指定MAC地址的设备
<< AT+HFPCONN=1C5CF226D773
>> OK

AT+HFPDISC - 断开HFP连接

Command

AT+HFPDISC

Description

断开当前与远程设备的HFP连接

AT+HFPRING - 模拟来电

Command

AT+HFPRING=Param

Param

电话号码 (1~25 Bytes ASCII)

Description

模拟来自号码“Param”的来电

Note

仅音频发射模组支持
Example:Redial
<< AT+HFPRING
>> OK
Example:模拟号码 “075527924639” 的来电
<< AT+HFPRING=075527924639
>> OK

AT+HFPDIAL - 重拨/拨打电话号码

Command

AT+HFPDIAL{=Param}

Param

电话号码 (1~25 Bytes ASCII)

Description

如果存在参数，请拨打指定号码，否则重拨
Example:重拨
<< AT+HFPDIAL
>> OK
Example:拨打号码 “075527924639”
<< AT+HFPDIAL=075527924639
>> OK

AT+HFPDTMF - 发送DTMF

Command

AT+HFPDTMF{=Param}

Param

DTMF (0~9/#/*)
Example:通话时发送DTMF “＃”
<< AT+HFPDTMF=#
>> OK

AT+HFPANSW - 来电接听

Command

AT+HFPANSW

Description

来电接听

AT+HFPCHUP - 来电去电拒接/挂断

Command

AT+HFPCHUP

Description

拒绝来电或挂断去电/通话

AT+HFPNREC - 打开/关闭AGHFP消回音算法

Command

AT+HFPNREC{=Param}

Param
default:1
0: Disable Ag-hfp cvc
1: Enable Ag-hfp cvc

Response

+HFPNREC=Param

Note

仅音频发射模组支持

AT+HFPWBS - 打开/关闭WBS功能

Command

AT+HFPWBS{=Param}

Param
default:1
0: Disable Ag-hfp codec negotiation
1: Enable Ag-hfp codec negotiation

Response

+HFPWBS=Param

Note

仅音频发射模组支持，使能WBS，默认开启16K通话, 设置后重启生效

AT+HFPADTS - 语音切换

Command

AT+HFPADTS=Param

Param
0: 将语音音频从模块传输到远程设备
1: 将语音音频从远程设备传输到模块

Description

如果参数缺省，则交替切换

Note

仅音频接收模组支持

AT+HFPVR - 开始/停止远程设备的语音识别

Command

AT+HFPVR=Param

Param

0-停止 1-开始

Description

开始/停止远程设备的语音识别（例如iOS设备的Siri）

Note

仅音频接收模组支持

AT+HFPSCO - SCO配置

Command

AT+HFPSCO=Param

Param
0-default
1-always to HF
2-always to AG

Note

仅音频接收模组支持

AT+HFPBATT - 发送设备电池电量

Command

AT+HFPBATT=Param

Param

level(0-9)

Note

仅音频接收模组支持

A2DP/AVRCP指令

AT+A2DPSTAT - 查询A2DP状态

Command

AT+A2DPSTAT

Response

+A2DPSTAT=Param

Description

格式说明参考: +A2DPSTAT - A2DP状态

AT+A2DPCONN - 建立A2DP连接

Command

AT+A2DPCONN{=Param}

Param

目标设备MAC地址(12 Bytes ASCII)

Description

如果参数不存在，模块将重新连接到最后一个A2DP配对过的设备

Note

音频发射/接收模组均支持

AT+A2DPDISC - 断开A2DP连接

Command

AT+A2DPDISC

Description

断开当前与远程设备的A2DP连接

AT+A2DPCFG - 查询/设置A2DP配置

Command

AT+A2DPCFG=Param

Param

以10进制位字段表示,每位表示:

BIT[0]

0: Disable AAC Codec 1: Enable AAC Codec

BIT[1]

0: Disable APTX Codec 1: Enable APTX Codec

BIT[2]

0: Disable APTX-LL Codec 1: Enable APTX-LL Codec

BIT[3]

0: Disable APTX-HD Codec 1: Enable APTX-HD Codec

BIT[4]

0: Disable APTX-AD Codec 1: Enable APTX-AD Codec

BIT[5]

0: Disable LDAC Codec 1: Enable LDAC Codec

Note

Param=0：使能SBC
Example:查询当前A2DP配置
<< AT+A2DPCFG
>> +A2DPCFG=0
>> OK
Example:设置A2DP配置: 只使能AAC Codec.
<< AT+A2DPCFG=1
>> OK

AT+A2DPDEC - 查询A2DP解码

Command

AT+A2DPDEC

Response

+A2DPDEC=Param

Param

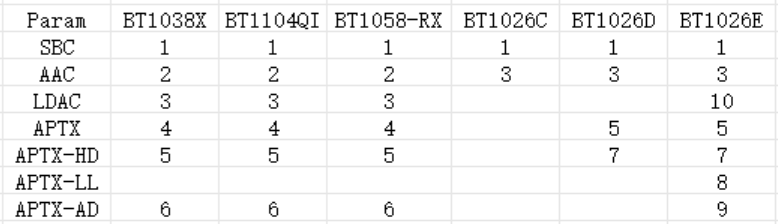

见下方表格

Note

仅音频接收模组支持
_images/AT%2BA2DPDEC.png

AT+A2DPENC - 查询A2DP编码

Command

AT+A2DPENC

Response

+A2DPENC=Param

Param

1:SBC 2:APTX 3:APTX-HD 4:APTX-LL 5:APTX-AD

Note

仅音频发射模组支持

AT+AVRCPCONN - 建立AVRCP连接

Command

AT+AVRCPCONN{=Param}

Param

目标设备的 MAC 地址 (12 Bytes ASCII)

Description

若参数不存在，则重新连接到上一个AVRCP设备

Note

音频发射/接收模组均支持，需先连接A2DP

AT+AVRCPDISC - 释放AVRCP连接

Command

AT+AVRCPDISC

Description

解除与远程设备的当前 AVRCP 连接

Note

此指令仅启动了断开连接的请求，查询的实际状态需根据实际结果来确定

AT+AVRCPSTAT - 查询AVRCP状态

Command

AT+AVRCPSTAT

Response

+AVRCPSTAT=Param

Description

格式说明参考: +AVRCPSTAT - AVRCP状态

AT+AVRCPCFG - 查询/设置AVRCP配置

Command

AT+AVRCPCFG{=Param}

Param

以10进制位字段表示,default:9,每位表示:

BIT[0]

自动获取音乐ID3信息（标题，艺术家，专辑）.0:disable 1:enable default:1

BIT[1-3]

如果大于0，则自动获取音乐状态（播放进度）。0:disable default:5(second)

BIT[4]

自动获取音量变化值.0:disable 1:enable default:1

Note

仅音频接收模组支持
Example: 查询AVRCP配置
<< AT+AVRCPCFG
>> +AVRCPCFG=1
OK
Example: 设置成1秒上报播放进度
<< AT+AVRCPCFG=3
>> OK

AT+ABSVOL - 查询/配置远端绝对音量

Command

AT+AT+ABSVOL{=Param}

Param
Set remote volume (0~127)
+: Volume increases
-: Volume decrease

Response

AT+ABSVOL=Param

Note

该指令必须在与 AVRCP 连接建立之后发出，并且远程设备必须支持绝对音量控制功能

Note

仅音频发送模组支持

AT+PLAYPAUSE - 播放/暂停

Command

AT+PLAYPAUSE

Description

根据当前播放状态将播放或暂停命令发送到远端媒体播放器，暂停时播放，播放时暂停,支持经典蓝牙播放暂停和BIS播放暂停

Note

仅音频接收模组支持

AT+PLAY - 播放

Command

AT+PLAY

Description

发送播放命令到远端媒体播放器，支持经典蓝牙播放和BIS播放

Note

仅音频接收模组支持

AT+PAUSE - 暂停

Command

AT+PAUSE

Description

发送暂停命令到远端媒体播放器，支持经典蓝牙暂停和BIS暂停

Note

仅音频接收模组支持

AT+STOP - 停止

Command

AT+STOP

Description

发送播放停止命令到远端媒体播放器,仅支持经典蓝牙停止播放

Note

仅音频接收模组支持

AT+FORWARD - 下一曲

Command

AT+FORWARD

Description

发送下一曲命令到远端媒体播放器

Note

仅音频接收模组支持

AT+BACKWARD - 上一曲

Command

AT+BACKWARD

Description

发送上一曲命令到远端媒体播放器

Note

仅音频接收模组支持

AT+FFWD - 快进

Command

AT+FFWD=Param

Param

0-发送释放快进命令, 1-发送按下快进命令

Description

发送快进命令到远端媒体播放器

Note

仅音频接收模组支持

AT+RWD - 后退

Command

AT+RWD=Param

Param

0-发送释放后退命令, 1-发送按下后退命令

Description

发送后退命令到远端媒体播放器

Note

仅音频接收模组支持

PBAP指令

AT+PBSTAT - 查询PBAP状态

Command

AT+PBSTAT

Response

+PBATAT=Param

Description

格式说明参考: +PBSTAT - PBAP状态

Note

仅音频接收模组支持

AT+PBCONN - 建立PBAP连接

Command

AT+PBCONN{=Param}

Param

目标设备MAC地址(12 Bytes ASCII)

Description
如果参数不存在，模块将使用当前HFP的地址连接.
默认固件支持,发送AT+PBDOWN时自动连接PBAP

Note

仅音频接收模组支持，请在手机端打开允许访问通讯录权限

AT+PBDISC - 断开PBAP连接

Command

AT+PBDISC

Description

断开当前与远程设备的PBAP连接

Note

仅音频接收模组支持

AT+PBDOWN - 下载电话本

Command

AT+PBDOWN=Param1{,Param2}

Param1
电话本类型(0-5)
(0) Phonebook (SIM Storage)
(1) Phonebook (Phone Storage)
(2) Received call log
(3) Dialed call log
(4) Missed call log
(5) All call log

Param2

下载数量 (1~65535, default:3000 for phonebook; 50 for call log)

Description
对于某些手机（例如iPhone），必须在手机的蓝牙设置中打开联系人下载权限

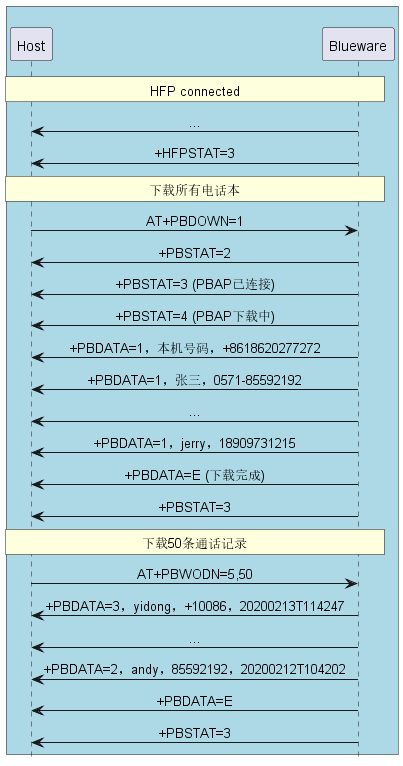

请参阅应用场景: Phonebook下载

Note

仅音频接收模组支持

SPP指令

AT+SPPSTAT - 查询SPP状态

Command

AT+SPPSTAT

Response

+SPPATAT=Param

Description

格式说明参考: +SPPSTAT - SPP状态

AT+SPPCONN - 建立SPP连接

Command

AT+SPPCONN{=Param}

Param

目标设备MAC地址(12 Bytes ASCII)

Description

与远程设备建立SPP连接

Note

音频发射/接收模组均支持

AT+SPPDISC - 断开SPP连接

Command

AT+SPPDISC

Description

断开当前与远程设备的SPP连接

AT+SPPSEND - 通过SPP发数据

Command

AT+SPPSEND=Param1,Param2

Param1

Payload length (1~492)

Param2

Payload (1~492 Bytes)

Description

如果透传模式开启，该指令将会被禁用
Example: 通过SPP给远程设备发送数据 “1234567890”
<< AT+SPPSEND=10,1234567890
>> OK

GATT指令

AT+GATTSTAT - 查询GATT状态

Command

AT+GATTSTAT

Response

+GATTATAT=Param

Description

格式说明参考: +GATTSTAT - GATT状态

AT+GATTDISC - 断开GATT连接

Command

AT+GATTDISC

Description

断开当前与远程设备的GATT连接

AT+GATTSEND - 通过GATT发数据

Command

AT+GATTSEND=Param1,Param2

Param1

Payload length (1~492)

Param2

Payload (1~492 Bytes)

Description

如果透传模式开启，该指令将会被禁用
Example: 通过GATT给远程设备发送数据 “1234567890”
<< AT+GATTSEND=10,1234567890
>> OK

BIS指令

AT+BISSTAT - 查询BIS状态

Command

AT+BISSTAT

Response

+BISATAT=Param

Description

格式说明参考: +BISSTAT - BIS状态

AT+BISCONN - BIS同步广播源

Command

AT+BISCONN=Param1{,Param2,Param3}

Param1

MAC地址

Param2

广播advertising_sid

Param3

广播broadcast_id

Description

同步BIS广播源,当Param2,Param3缺省时先发起扫描，若MAC地址匹配再发起连接

Note

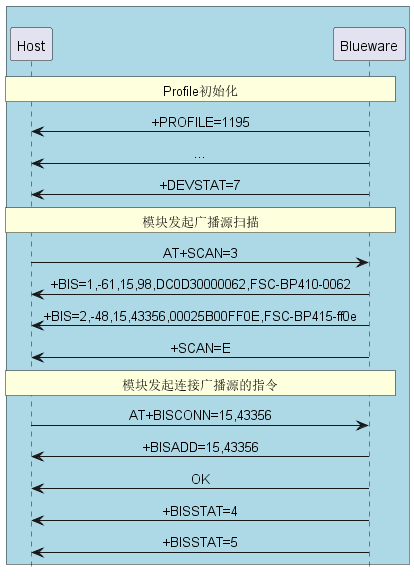

advertising_sid，broadcast_id获取参照“AT+SCAN=3”
BIS的暂停与播放参照“AT+PLAYPAUSE”
音频发射模组不支持该指令
Example: 通过AT+BISCONN=00025B00FF00,15,62640 添加同步搜索到的BIS广播源
+BISCONN=00025B00FF00,15,62640
OK

AT+BISDISC - BIS移除广播源

Command

AT+BISDISC{=Param}

Param

地址码

Description

根据MAC地址移除BIS广播源,地址缺省时移除所有BIS源

Note

音频发射模组不支持该指令
Example1: 通过AT+BISDISC 移除当前同步的BIS广播源
OK

CIS指令

AT+CISSTAT - 查询CIS状态

Command

AT+CISSTAT

Response

+CISSTAT=Param

Description

格式说明参考: +CISSTAT - CIS状态

AT+CISCONN - 建立CIS连接

Command

AT+CISCONN=Param1{,Param2}

Param1

目标设备的 MAC 地址（12 字节的 ASCII 字符串）

Param2
(0) 公共地址
(1) 随机地址

Note

此指令仅在单声道音频广播模式下有效

AT+CISDISC - 断开CIS连接

Command

AT+CISDISC

Note
此指令仅发起断开请求
查询的实际状态应根据实际结果确定
此指令仅在单声道音频广播模式下有效

Events表

通用指示

+PAIRED - 配对结果

Format

+PAIRED=Param

Param

当前配对设备的MAC地址(12 Bytes ASCII)

+SCAN - 配对结果

Format1

+SCAN=Param1,Param2,…,Param6{,Param7,Param8}

Param1

索引

Param2
设备地址类型（0-2）
(0) LE public address
(1) LE random address
(2) BR/EDR address

Param3

MAC地址 (12 Bytes ASCII)

Param4

RSSI (-127 ~ -1)

Param5

名称长度，即Param6的大小（如果存在）

Param6

名称

Param7

advertising sid

Param8

broadcast id

Format2

+SCAN=E: 停止扫描

Description
达到超时时间或扫描到8个设备即停止（+SCAN=E）
使用AT+SCAN=1/2时返回参数无Param7与Param8
使用AT+SCAN=3时返回参数存在Param7与Param8，可用于BIS同步

HFP指示

+HFPSTAT - HFP状态

Format

+HFPSTAT=Param

Param
(0~6)
(0) Unsupported
(1) Standby
(2) Connecting
(3) Connected
(4) Outgoing call
(5) Incoming call
(6) Active call

+HFPDEV - HFP远端设备信息

Format

+HFPDEV=Param1{,Param2}

Param1

(12 Bytes ASCII), 当前HFP连接远端设备的MAC地址

Param2

(UTF8), 当前HFP连接远端设备的名称
Example: HFP连接成功
>> +HFPDEV=1C5CF226D774, iPhone

+HFPCID - 来电/去电电话号码

Format

+HFPCID=Param

Param

(1~25 Bytes ASCII), 电话号码
Example: 拨打10086
<< AT+HFPDIAL=10086
>> +HFPSTAT=4
>> +HFPCID=10086
>> +HFPCIE=China Mobile
>> +HFPAUDIO=1

例如: 来电号码13265463800
>> +HFPSTAT=5
>> +HFPCID=13265463800
>> +HFPCIE=Jerry
>> +HFPAUDIO=1

+HFPCIE - 来电/去电电话名称

Format

+HFPCIE=Param

Param

(UTF8), 电话名称

Note

此事件苹果手机支持,安卓大多数手机不支持

+HFPAUDIO - HFP语音音频状态

Format

+HFPAUDIO=Param

Param
(0) HFP语音音频断开连接,音频输入/输出切换到远端设备
(1) HFP语音建立连接,音频输入/输出切换到模块

+HFPSIG - HFP远端设备网络信号强度

Format

+HFPSIG=Param

Param

(0~5) 远端设备的网络信号强度

+HFPROAM - HFP远端设备漫游状态

Format

+HFPROAM=Param

Param

(0/1) 远端设备的漫游状态

+HFPBATT - HFP远端设备电池电量

Format

+HFPBATT=Param

Param
接收模式: 手机 (0~5) 远程设备的电池电量 | 发射模式: 耳机 (0-9) 远程设备的电池电量

+HFPNET - HFP远端设备网络运营商

Format

+HFPNET=Param

Param

（UTF8）远程设备的网络运营商选择

+HFPMANU - HFP远端设备制造商

Format

+HFPMANU=Param

Param

（UTF8）远程设备制造商

+HFPNUM - HFP远端设备本机号码

Format

+HFPNUM=Param

Param

(ASCII)远端设备的本机号码

+HFPIBR - HFP远端设备支持来电铃声

Format

+HFPIBR=Param

Param

0-不支持 1-支持

Description

指示当前连接的手机是否支持来电铃声

+HFPSR - HFP Sample rate

Format

+HFPSR=Param

Param

Sample rate: 8000/16000/32000

A2DP/AVRCP指示

+A2DPSTAT - A2DP状态

Format

+A2DPSTAT=Param

Param
(0) Unsupported
(1) Standby
(2) Connecting
(3) Connected
(4) Paused
(5) Streaming

+A2DPDEV - A2DP远端设备信息

Format

+A2DPDEV=Param1{,Param2}

Param1

(12 Bytes ASCII), 当前A2DP连接远端设备的MAC地址

Param2

(UTF8), 当前A2DP连接远端设备的名称

+A2DPSR - A2DP 编码采样率

消息

+A2DPSR=参数

参数

A2DP 编码采样率

+AVRCPSTAT - AVRCP状态

Format

+AVRCPSTAT=Param

Param
(0) Unsupported
(1) Standby
(2) Connecting
(3) Connected

+PLAYSTAT - 媒体播放器播放状态

Format

+PLAYSTAT=Param

Param
(0) Stopped
(1) Playing
(2) Paused
(3) Fast Forwarding
(4) Fast Rewinding

+CTVOLUP - 音量增大接收

Format

+CTVOLUP

Description

接到了来自CT端增大设备音量的指令

Note

仅音频发射模组存在该指示

+CTVOLDN - 音量减少接收

Format

+CTVOLDN

Description

接到了来自CT端减少设备音量的指令

Note

仅音频发射模组存在该指示

+CTPLAY - 播放

Format

+CTPLAY

Description

接到了来自CT端继续播放的指令

Note

仅音频发射模组存在该指示

+CTPAUSE - 停止

Format

+CTPAUSE

Description

接到了来自CT端暂停播放的指令

Note

仅音频发射模组存在该指示

+CTFWD - 下一曲

Format

+CTSTOP

Description

接到了来自CT端播放下一曲的指令

Note

仅音频发射模组存在该指示

+CTBACK - 上一曲

Format

+CTBACK

Description

接到了来自CT端播放上一曲的指令

Note

仅音频发射模组存在该指示

+TRACKSTAT - 媒体播放器播放进度

Format

+TRACKSTAT=Param1,Param2,Param3

Param1

(0~4), 媒体播放器状态

Param2

(Decimal ASCII),当前音乐播放的时间(秒)

Param3

(Decimal ASCII),当前音乐的总时间(秒)

+TRACKINFO - 媒体音乐信息

Format

+TRACKINFO=Param1,Param2,Param3

Param1

标题

Param2

艺术家

Param3

专辑
Example: 手机播放歌曲“Creep-Radio Head”
>> +TRACKINFO=Creep , Radiohead , Pablo Honey

PBAP指示

+PBSTAT - PBAP状态

Format

+PBSTAT=Param

Param
(0) Unsupported
(1) Standby
(2) Connecting
(3) Connected
(4) Downloading

+PBCNT - 远端设备的电话簿条目

Format

+PBCNT=Param

Param

远端设备的电话簿条目

+PBDATA - 电话本数据

Format1

+PBDATA=Param1<FF>Param2<FF>Param3{<FF>Param4}

Param1
类型
(0) Phonebook (SIM Storage)
(1) Phonebook (Phone Storage)
(2) Received call log
(3) Dialed call log
(4) Missed call log

Param2

电话名称

Param3

电话号码

Param4
(15 Bytes ASCII), 当前下载通话记录,则有此参数
Format:
Year(4Bytes) Month(2Bytes) Day(2Bytes) T(1Byte) Hour(2Bytes)
Minute(2Bytes) Second(2Bytes). e.g. 20161012T152826 represents
2016/10/12/15/28/26

Format2

+PBDATA=E 下载完成

Description

某些手机可能没有通话时间
Example: 下载所有电话本
<< AT+PBDOWN=1
>> +PBCNT=234
+PBDATA=1,Jack,18219146201
+PBDATA=1,kenan,8613771972680
……
+PBDATA=E

Example: 下载10条已拨电话
<< AT+PBDOWN=3,10
>> +PBDATA=3,China Mobile,10086,20171013T103516
+PBDATA=3,Jerry,18688967507,20171012T152826
……
+PBDATA=E

SPP指示

+SPPSTAT - SPP状态

Format

+SPPSTAT=Param

Param
(0) Unsupported
(1) Standby
(2) Connecting
(3) Connected

+SPPDATA - SPP接收数据

Format

+SPPDATA=Param1,Param2

Param1

Payload length

Param2

Payload
Example: 通过SPP从远端设备接收到数据“ 1234567890”
<< +SPPDATA=10,1234567890

GATT指示

+GATTSTAT - GATT状态

Format

+GATTSTAT=Param

Param
(0) Unsupported
(1) Standby
(2) Connecting
(3) Connected

+GATTDATA - GATT接收数据

Format

+GATTDATA=Param1,Param2

Param1

Payload length

Param2

Payload
Example: 通过GATT从远端设备接收到数据“ 1234567890”
<< +GATTDATA=10,1234567890

BIS指示

+BISSTAT - BIS状态

Format

+BISSTAT=Param1{,Param2}

Param1
设备1：
(0) Unsupported
(1) Standby
(2) Syncing
(3) Synced
(4) Paused
(5) Streaming

Param2
设备2：
(0) Unsupported
(1) Standby
(2) Syncing
(3) Synced
(4) Paused
(5) Streaming

Note

有第二个同步设备时存在Param2，音频发射模组仅存在(1)Standby与(5)Streaming状态

CIS指示

+CISSTAT - CIS状态

Format

+CISSTAT=Param

Param
(0) Unsupported
(1) Standby
(2) Connecting
(3) Connected
(4) Paused
(5) Streaming

硬件说明

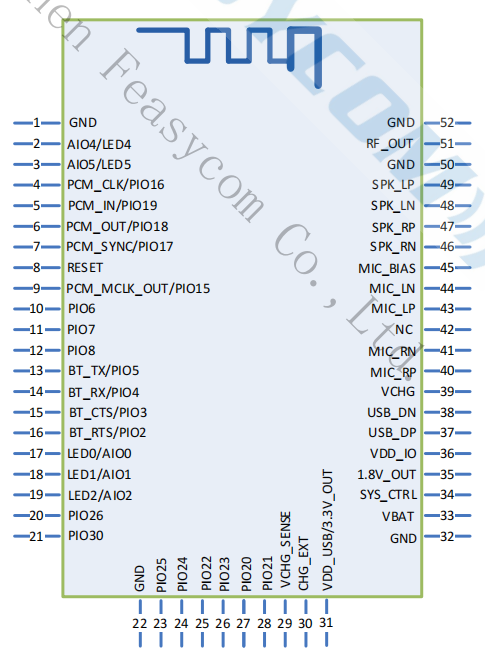

引脚图

FSC-BT1038x & FSC-BT1058-RX:

_images/BT1038_pin_map.png

FSC-BT1104QI:

_images/BT1104QI_pin_map.png

引脚描述

FSC-BT1038x & FSC-BT1058-RX:

Pin

Pin Name

Type

Pin Descriptions

1

GND

Vss

Power Ground

2

LED4

I/O

General-purpose analog/digital input or open drain LED output

3

LED5

I/O

General-purpose analog/digital input or open drain LED output

4

PCM_CLK

I/O

PCM_BCLK

5

PCM_IN

I/O

PCM_DIN[0]

6

PCM_OUT

O

I2S DATA OUT

7

PCM_SYNC

I/O

PCM_SYNC

8

RESET

I

低电平复位

9

PCM_MCLK

I/O

MCLK_OUT

13

UART_TX

O

串口TX

14

UART_RX

I

串口RX

15

UART_CTS

I/O

串口流控脚(默认不需要接)/SPIIF输出

16

UART_RTS

I/O

串口流控脚(默认为PA脚)

17

LED0

I/O

配对模式时输出方波,蓝牙已连接输出高电平

18

LED1

I/O

BIS未连接输出低电平,已连接输出高电平

19

LED2

I/O

General-purpose analog/digital input or open drain LED output

29

VCHG_SENSE

Analog
Charger input sense pin after external
mode sense-resistor,High impedance

30

CHG_EXT
External charger transistor current control.
Connect to base of external charger transistor
as per application schematic.

31
VDD_USB
/3.3V_OUT

3.3V voltage output (MAX. 50mA OUT)

32

GND

Vss

Power Ground

33

VBAT_IN

Vdd

3.3V输入供电，建议使用LDO供电

34

SYS_CTRL

I

开关机脚，长按开/关机

36

VDD_IO

I

pio supply(1.8v~3.3v)

37

USB_DP

USB Full Speed device D+

38

USB_DN

USB Full Speed device D-

39

VCHG

Vdd

Charger input to Bypass regulator.(USB VBUS)

40

MIC_RP

Audio

MIC2/Line_IN differential R input, positive

41

MIC_RN

Audio

MIC2/Line_IN differential R input, negative

43

MIC_LP

Audio

MIC1/Line_IN differential L input, positive

44

MIC_LN

Audio

MIC1/Line_IN differential L input, negative

45

MIC_BIAS

Audio

MIC Power Supplies

46

SPK_RN

Audio

Headphone/speaker differential R output, negative

47

SPK_RP

Audio

Headphone/speaker differential R output, positive

48

SPK_LN

Audio

Headphone/speaker differential L output, negative

49

SPK_LP

Audio

Headphone/speaker differential L output, positive

51

EXT_ANT

ANT

改变天线附近的0欧电阻，可以外接蓝牙天线

52

GND

Vss

Power Ground

FSC-BT1104QI:

Pin

Pin Name

Type

Pin Descriptions

1

GND

Vss

Power Ground

2

SYS_CTRL

I

开关机脚，长按开/关机

3

MIC1_P

Audio

MIC1/Line1_IN differential input, positive

4

MIC1_N

Audio

MIC1/Line1_IN differential input, negative

5

MIC2_N

Audio

MIC2/Line2_IN differential input, negative

6

MIC2_P

Audio

MIC2/Line2_IN differential input, positive

7

MIC_BIAS

Audio

Mic bias output

8

SPK_LP

Audio

Differential line output 1, positive

9

SPK_LN

Audio

Differential line output 1, negative

10

VDD_IO

I

IO VDD 1.8V/3.3V

11

I2C_SDA

I/O

I2C_SDA

12

I2C_SDA

I/O

I2C_SDA

13

SPK_RN

Audio

Differential line output 2, negative

14

SPK_RP

Audio

Differential line output 2, positive

15

I2S_DOUT

I/O

I2S_DOUT

16

I2S_BCLK

I/O

I2S_BCLK

17

I2S_DIN

I/O

I2S_DIN

18

I2S_WS

I/O

I2S_WS

19

I2S_MCLK

I/O

I2S_MCLK

20

VDD_IO

Vdd

3V3

21

GND

Vss

Power Ground

22

LED0

O

配对模式时输出方波,蓝牙已连接输出高电平

23

LED1

O

BIS未连接输出低电平,已连接输出高电平

24

RESET

I

低电平复位

25

VBUS

I

USB audio input function supported, 5V input

26

GND

Vss

Power Ground

27

USB_DP

USB Full Speed device D+

28

USB_DN

USB Full Speed device D-

32

UART_TXD

I/O

UART_TXD

33

UART_RXD

I/O

UART_RXD

34

UART_CTS

I/O

UART_CTS

35

GND

Vss

Power Ground

36

RF_ANT

RF

改变天线附近的0欧电阻，可以外接蓝牙天线

39
VDD_USB
/3V3_OUT

O

3.3V voltage output (MAX. 50mA OUT)

40

LINE3/MIC3_N

Audio

MIC3/Line3_IN differential input, negative

41

LINE3/MIC3_P

Audio

MIC3/Line3_IN differential input, positive

42

UART_RTS

I/O

UART_RTS

48

LINE4/MIC4_P

Audio

MIC4/Line4_IN differential input, positive

49

LINE4/MIC4_N

Audio

MIC4/Line4_IN differential input, positive

62

LED2

I/O

CIS未连接输出低电平,已连接输出高电平

68

LED4

I/O

General-purpose analog/digital input or open drain LED output.

74

CHG_EXT

O
External charger transistor current control.
Connect to base of external charger transistor
as per application schematic.

75

LED3

I/O

General-purpose analog/digital input or open drain LED output.

76

LED5

I/O

General-purpose analog/digital input or open drain LED output.

78

VDD_PADS_356

I

VDD 1.8V/3.3V

82

1V8_SMPS

O

1.8V pio output

84

VCHG_SENSE

Analog
Charger input sense pin after external
mode sense-resistor,High impedance

85

VBAT_SENSE

Analog

Battery voltage sense input

硬件设计说明

  • 模组简易测试只需要连接VDD/VDD_IO/VREG_IN/GND/UART_RX/UART_TX即可使用

  • 画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果

功能说明

Profiles & Features

  • SPP (Serial Port Profile)

  • GATTS (Generic Attribute Profile LE-Peripheral role)

  • GATTC (Generic Attribute Profile LE-Central role)

  • HFP-HF (Hands-Free Profile)

  • HFP-AG (Hands-Free-AG Profile)

  • A2DP-Sink (Advanced Audio Distribution Profile)

  • A2DP-Source (Advanced Audio Distribution Profile)

  • AVRCP-Controller (Audio/Video remote controller Profile)

  • AVRCP-Target (Audio/Video remote controller Profile)

  • HID-DEVICE (Human Interface Profile)

  • PBAP (Phonebook Access Profile)

  • MAP (Message Access Profile)

  • LEA (LE Audio)

  • BIS (Broadcast Isochronous Stream)

  • CIS (Connected Isochronous Stream)

GATT透传服务

类型

UUID

权限

描述

Service

0xFFF0

透传服务

Notify

0xFFF1

Notify

模组发给APP

Write

0xFFF2

Write，Write Without Response

APP发给模组

应用场景

Profile初始化及修改参数

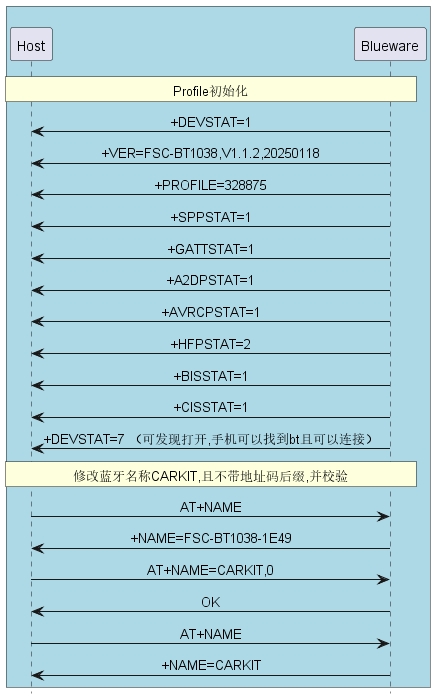

下图展示了Profile初始化以及修改名称

@startuml hide footbox skinparam sequenceMessageAlign center box #LightBlue participant Host as host participant Blueware as bt end box rnote over host, bt: Profile初始化 bt -> host: +DEVSTAT=1 bt -> host: +VER=FSC-BT1038,V1.1.2,20250118 bt -> host: +PROFILE=328875 bt -> host: +SPPSTAT=1 bt -> host: +GATTSTAT=1 bt -> host: +A2DPSTAT=1 bt -> host: +AVRCPSTAT=1 bt -> host: +HFPSTAT=2 bt -> host: +BISSTAT=1 bt -> host: +CISSTAT=1 bt -> host: +DEVSTAT=7 （可发现打开,手机可以找到bt且可以连接） rnote over host, bt: 修改蓝牙名称CARKIT,且不带地址码后缀,并校验 host -> bt: AT+NAME bt -> host: +NAME=FSC-BT1038-1E49 host -> bt: AT+NAME=CARKIT,0 bt -> host: OK host -> bt: AT+NAME bt -> host: +NAME=CARKIT @enduml

MCU 修改设备名CARKIT参考代码,修改任何参数建议先查询再修改最后校验:

 1void change_name(void)
 2{
 3    uart_send("AT+NAME\r\n");
 4    if(uart_read("+NAME",name_buf))
 5    {
 6        if(memcmp(name_buf,"CARKIT",6))
 7        {
 8            uart_send("AT+NAME=CARKIT,0\r\n");      //defalut disable MAC address suffix
 9            uart_send("AT+NAME\r\n"); // read bt name
10            if(uart_read("+NAME",name_buf))
11            {
12                if(memcmp(name_buf,"CARKIT",6))
13                {
14                    //change name fail
15                }
16                else
17                {
18                    //change name success
19                }
20            }
21        }
22    }
23}

经典蓝牙接收模式连接

@startuml hide footbox skinparam sequenceMessageAlign center box #LightBlue participant Host as host participant Blueware as bt end box rnote over host, bt: Profile初始化 bt -> host: +PROFILE=1195 bt -> host: ... bt -> host: +DEVSTAT=7 rnote over host, bt: 手机搜索BT并发起连接 bt -> host: +A2DPSTAT=2 bt -> host: +A2DPSTAT=3 (A2DP已连接) bt -> host: +A2DPDEV=8C861E94A09E,Navy bt -> host: +AVRCPSTAT=3 （AVRCP已连接） bt -> host: +HFPSTAT=3 （HFP已连接） bt -> host: +HFPDEV=8C861E94A09E,Navy bt -> host: +HFPSIG=3 bt -> host: +HFPBATT=4 bt -> host: +HFPROAM=0 bt -> host: +HFPNUM=8618620277271 bt -> host: +HFPMANU=AppleInc. host -> bt: +HFPDIAL=10086 (拨打"10086") bt -> host: OK bt -> host: +HFPSTAT=4,10086 bt -> host: +HFPAUDIO=1 (建立audio) bt -> host: +HFPSTAT=6,10086 (call active) host -> bt: AT+HFPCHUP(挂断电话) bt -> host: +HFPSTAT=3 bt -> host: +HFPAUDIO=0 (断开audio) host -> bt: AT+PLAY(播放音乐) bt -> host: +A2DPSTAT=5 bt -> host: +PLAYSTAT=1 bt -> host: +TRACKINFO=song,artist,album bt -> host: +TRACKSTAT=1,1000,240000 bt -> host: +TRACKSTAT=1,2000,240000 host -> bt: AT+PAUSE(暂停音乐) bt -> host: +PLAYSTAT=2 bt -> host: +A2DPSTAT=3 @enduml

LE Audio Broadcast 扫描连接

@startuml hide footbox skinparam sequenceMessageAlign center box #LightBlue participant Host as host participant Blueware as bt end box rnote over host, bt: Profile初始化 bt -> host: +PROFILE=1195 bt -> host: ... bt -> host: +DEVSTAT=7 rnote over host, bt: 模块发起广播源扫描 host -> bt: AT+SCAN=3 bt -> host: +BIS=1,-61,15,98,DC0D30000062,FSC-BP410-0062 bt -> host: +BIS=2,-48,15,43356,00025B00FF0E,FSC-BP415-ff0e bt -> host: +SCAN=E rnote over host, bt: 模块发起连接广播源的指令 host -> bt: AT+BISCONN=15,43356 bt -> host: +BISADD=15,43356 bt -> host: OK bt -> host: +BISSTAT=4 bt -> host: +BISSTAT=5 @enduml

Phonebook下载

@startuml hide footbox skinparam sequenceMessageAlign center box #LightBlue participant Host as host participant Blueware as bt end box rnote over host, bt: HFP connected bt -> host: ... bt -> host: +HFPSTAT=3 rnote over host, bt: 下载所有电话本 host -> bt: AT+PBDOWN=1 bt -> host: +PBSTAT=2 bt -> host: +PBSTAT=3 (PBAP已连接) bt -> host: +PBSTAT=4 (PBAP下载中) bt -> host: +PBDATA=1，本机号码，+8618620277272 bt -> host: +PBDATA=1，张三，0571-85592192 bt -> host: ... bt -> host: +PBDATA=1，jerry，18909731215 bt -> host: +PBDATA=E (下载完成) bt -> host: +PBSTAT=3 rnote over host, bt: 下载50条通话记录 host -> bt: AT+PBWODN=5,50 bt -> host: +PBDATA=3，yidong，+10086，20200213T114247 bt -> host: ... bt -> host: +PBDATA=2，andy，85592192，20200212T104202 bt -> host: +PBDATA=E bt -> host: +PBSTAT=3 @enduml

联系我们

深圳飞易通科技有限公司

地址：深圳市宝安区西乡街道共乐社区铁仔路50号凤凰智谷A栋508室

电话：86-755-23062695

业务咨询：sales@feasycom.com

技术支持：support@feasycom.com

官网：www.feasycom.cn

论坛：forum.feasycom.cn

附录

下载 PDF版本

下载 PDF版本
