硬件设计

1. 模块引脚

1.1 FSC-BW8201SI

FSC-BW8201SI 引脚图：

FSC-BW8201SI 引脚描述：

Pin	Pin Name	Type	Pin Descriptions
2	RF1_BT/WLAN	ANT	2.4G 蓝牙/WLAN天线（必须接）
8	AIPL	Analog	左声道单端模拟输入
9	AIPR	Analog	右声道单端模拟输入
10	MICBIAS	Analog	MIC偏置电压
16	BT_UART_RXD	I	串口RX
17	BT_UART_TXD	O	串口TX
18	BT_UART_RTS	I/O	串口流控脚
19	BT_UART_CTS	I/O	串口流控脚
21	HOST_WAKE_BT	I	主控唤醒蓝牙
22	GND	GND	GND
23	VBAT	PWR	3.3V供电
24	VBAT	PWR	3.3V供电
35	BT_EN	I	蓝牙使能脚
37	BT_DEV_WAKE_HOST	O	蓝牙唤醒主控
40	AOPHPL	Analog	模拟输出左声道P级
41	AONHPL	Analog	模拟输出左声道N级
42	AONHPR	Analog	模拟输出右声道N级
43	AOPHPR	Analog	模拟输出右声道P级
54	RF3_BT	ANT	蓝牙天线（必须接）

1.2 FSC-BW8202RC

FSC-BW8202RC 引脚图：

FSC-BW8202RC 引脚描述：

Pin	Pin Name	Type	Pin Descriptions
1	RF1_BT	ANT	2.4G 蓝牙天线（必须接）
4	RF2_WLAN	ANT	2.4G/5G WIFI天线（必须接）
6	BT_UART_RXD	I	串口RX
7	BT_UART_TXD	O	串口TX
9	BT_UART_CTS	I/O	串口流控脚
10	BT_UART_RTS	I/O	串口流控脚
11	HOST_WAKE_BT	I	主控唤醒蓝牙
12	BT_EN	I	蓝牙使能脚
13	WLAN_EN	I	WLAN使能脚
14	WL_DEV_WAKE_HOST	O	WLAN唤醒主控
18	GND	GND	GND
22	VBAT	PWR	3.3V供电
23	VBAT	PWR	3.3V供电
24	VBAT	PWR	3.3V供电
26	PCM/I2S_OUT	I/O	I2S输出
27	PCM/I2S_SYNC	I/O	I2S同步时钟
28	PCM/I2S_IN	I/O	I2S输入
31	PCM/I2S_BCLK	I/O	I2S_BCLK
32	PCM/I2S_MCLK_OUT	I/O	I2S主时钟
37	BT_DEV_WAKE_HOST	O	蓝牙唤醒主控
47	MICBIAS	Analog	MIC偏置电压
48	LINE_P1	Analog	LINE1输入P级
49	LINE_N1	Analog	LINE1输入N级
52	AUDLN	Analog	模拟输出左声道N级
53	AUDLP	Analog	模拟输出左声道P级
54	AUDRP	Analog	模拟输出右声道P级
55	AUDRN	Analog	模拟输出右声道N级

2. 基础应用电路

2.1 FSC-BW8201SI 基础应用电路

2.2 FSC-BW8202RC 基础应用电路

3. 上电电路设计

• 为保证蓝牙模块的稳定工作，VDD_3V3脚供电需预留蓝牙模块的电流 >=1A ；

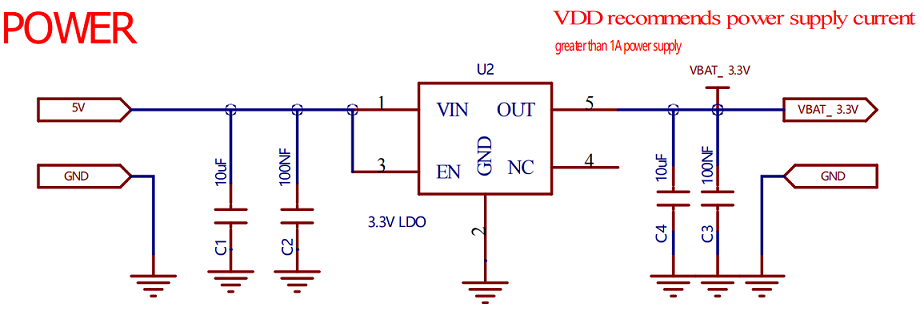

• 如是 5V 转 3.3V 供电，可参考下面可选建议原理图设计：

4. 天线说明

模块	引脚	描述
FSC-BW8201SI	PIN2/PIN5/PIN54	为避免信号差异影响，需外接蓝牙天线
FSC-BW8202RC	PIN1/PIN54	为避免信号差异影响，需外接蓝牙天线

5. 硬件设计说明

• 模块简易测试环境，只需要连接 VDD / GND / UART_RX / UART_TX 即可测试使用

• 在画完PCB电路原理图后，请联系飞易通工作人员进行审核，避免蓝牙距离达不到最佳效果
