硬件说明

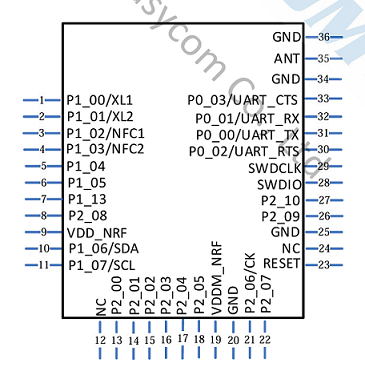

引脚说明

引脚描述：

Pin	Pin Name	Type	Pin Descriptions
35	EXT_ANT	ANT	改变天线附近的0欧电阻，可以外接蓝牙天线
31	UART_TX	O	串口数据脚
32	UART_RX	I	串口数据脚
33	UART_CTS	I/O	串口流控脚
30	UART_RTS	I/O	串口流控脚
29	SWDCLK	I/O	烧录脚
28	SWDIO	I/O	烧录脚
23	RESET	I	低电平复位
22	STATUS	O	蓝牙未连接输出低电平，蓝牙连接输出高电平
20	GND	GND	GND
19	VDD	Power	3.3V供电，建议使用LDO供电

硬件设计说明

• 模组只需要连接 VDD/GND/UART_RX/UART_TX 即可使用。

• 如果MCU需要获取蓝牙模组的连接状态，可选择连接 STATUS 引脚（PIN 22）。

• 画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果。

• 模组支持通过串口唤醒。

• VDD/GND/RESET/SWCLK/SWDIO 是烧录口，可以预留测试点。
