应用开发示例

BLE数据透传应用

模块与手机间透传应用

  1. 模块端：上电后，模块会持续发送广播包数据；

  2. 手机端：打开FeasyBlue APP，扫描附近的蓝牙BLE设备广播包，找到目标蓝牙模块，并建立连接；

  3. 连接成功后，模块端状态引脚将拉高电平，说明已连接；

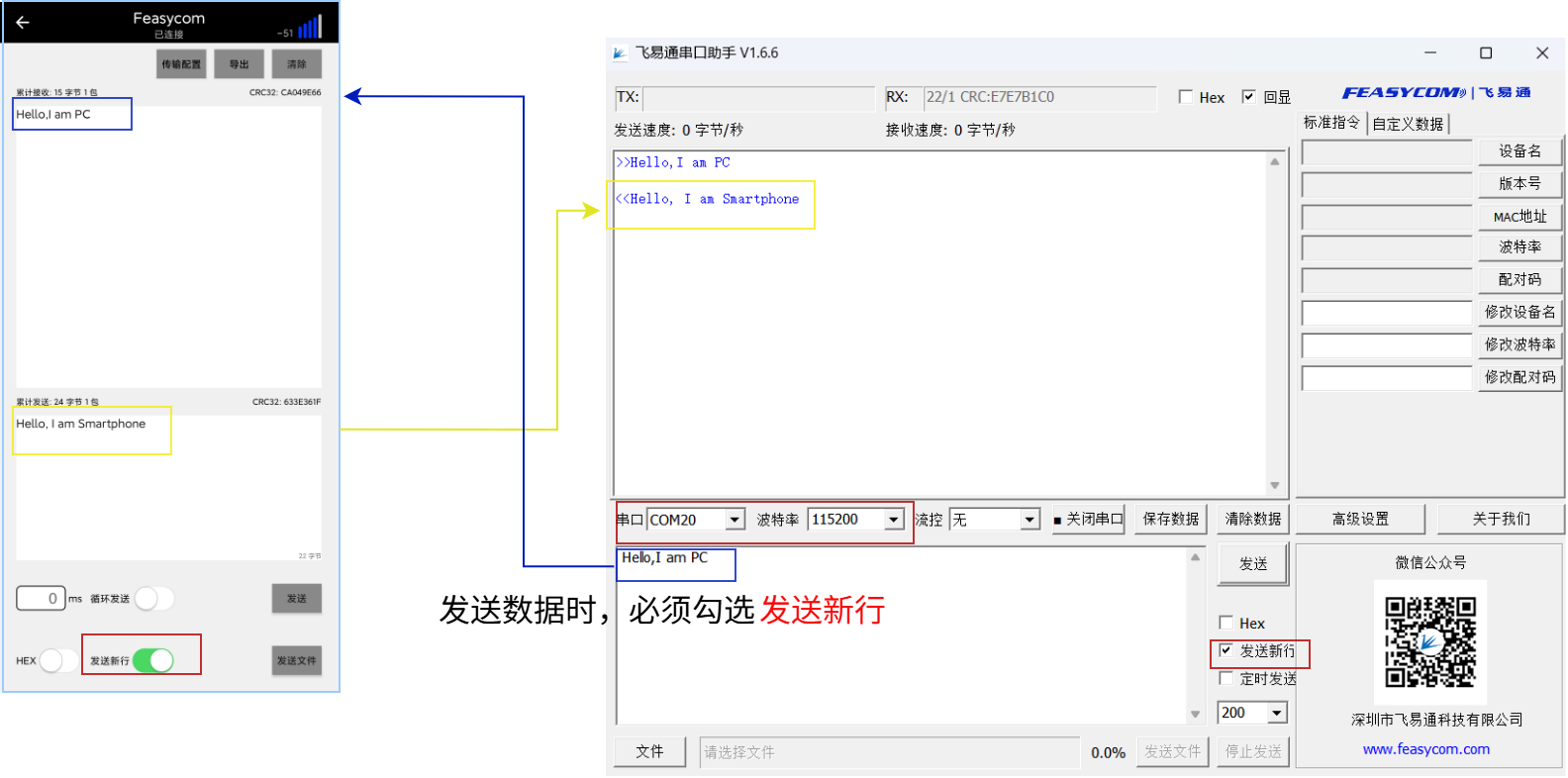

  4. 连接成功后，在透传模式下，模块端收到串口数据后，会自动透传经空中发送到远端（手机端）

../_images/data-bt-app2.png

模块与模块间透传应用

FSC-BT630x 与 FSC-BT986-LE 蓝牙模块间 BLE 通讯数据透传演示，如下：

1.扫描附近的BLE设备

FSC-BT630x 扫描附近的蓝牙BLE设备，操作如下：

 1发送：<<AT+SCAN=1                  //扫描附近的蓝牙BLE设备
 2响应：>>OK
 3     >>+SCAN={             //扫描开始
 4     >>+SCAN=0,0,E0798DB74BD5,-82,9,FSC-WY001
 5     >>+SCAN=1,0,E0798DB74B93,-88,9,FSC-WY001
 6     >>+SCAN=2,1,DD0D30500762,-89,13,FSC-BW256B-LE
 7     >>+SCAN=3,0,E0798DB39B34,-86,9,FSC-WY001
 8     >>+SCAN=4,1,DC0D30683A7B,-52,12,FSC-BT986-LE     //识别到目标模块MAC地址和地址类型1
 9     >>+SCAN=5,1,FCB7E6A1E72C,-89,10,LE_WI-C100
10     >>+SCAN=6,1,DD0D30001885,-80,18,FSC-BT909C-LE-1885
11     >>+SCAN=7,0,E0798DB74BA9,-75,9,FSC-WY001
12     >>+SCAN=8,0,E0798DB74BD3,-81,9,FSC-WY001
13     >>+SCAN=E}             //扫描结束

2.发送建立BLE连接请求

FSC-BT630 通过 AT+LECONN 指令与FSC-BT986-LE 建立BLE协议连接，操作如下：

1发送：<<AT+LECCONN=DC0D30683A7B1       //向远端FSC-BT986-LE发起BLE链接
2响应：>>OK

Warning

AT+LECCONN=目标蓝牙MAC地址+1位地址类型，一般情况下地址类型为”0”或者”1”。

地址类型获取方式：

使用 AT+SCAN=1 扫描，返回结果中的第二个参数为地址类型，如下示例：

1 响应：>>+SCAN=0,0,DC0D30001ED4,-65,10,FSC-BT946  //示例中，地址类型为第二个参数0

3.建立BLE连接成功

在数据透传模式下，当蓝牙连接成功后，串口不会收到事件响应指示（指令模式下，会收到连接成功事件响应指示），可通过 FSC-BT630x 的 Pin18 状态指示引脚电平状态来判断当前连接状态，具体如下：

  • 高电平（H）： 表示蓝牙已成功连接；

  • 低电平（L）： 表示蓝牙未连接或连接已断开。

4.发送数据

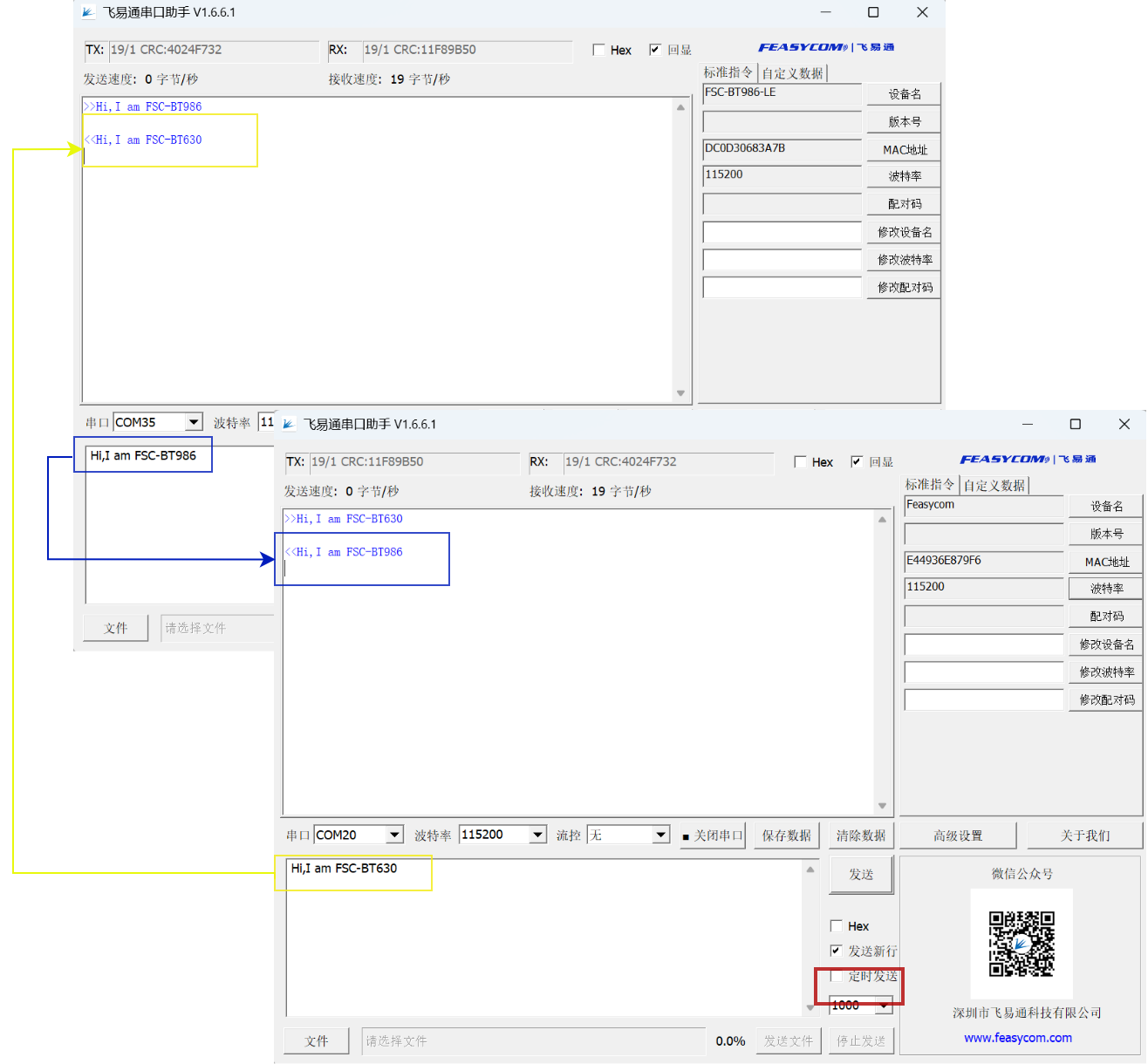

通用数传固件透传模式默认开启，BLE建立连接成功后，即可直接发送数据，而不需要通过AT指令来发送数据，如下图示：

../_images/data-bt-bt2.png

查询/修改模组默认参数

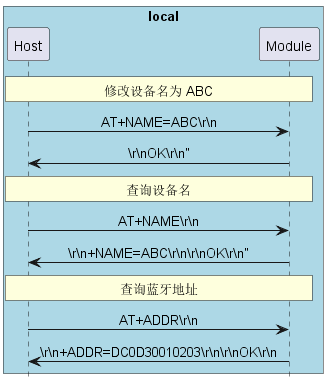

模组在蓝牙没有连接的状态下，会将串口数据按照AT指令解析。 主机可以对模组的默认参数进行查询和修改，下图展示了：

  1. 修改设备名为 ABC

  2. 查询设备名

  3. 查询蓝牙地址

@startuml hide footbox skinparam sequenceMessageAlign center box "local" #LightBlue participant Host as host participant Module as bt end box rnote over host, bt: 修改设备名为 ABC host -> bt: AT+NAME=ABC\\r\\n bt -> host: \\r\\nOK\\r\\n" rnote over host, bt: 查询设备名 host -> bt: AT+NAME\\r\\n bt -> host: \\r\\n+NAME=ABC\\r\\n\\r\\nOK\\r\\n" rnote over host, bt: 查询蓝牙地址 host -> bt: AT+ADDR\\r\\n bt -> host: \\r\\n+ADDR=DC0D30010203\\r\\n\\r\\nOK\\r\\n @enduml

发送数据的流程

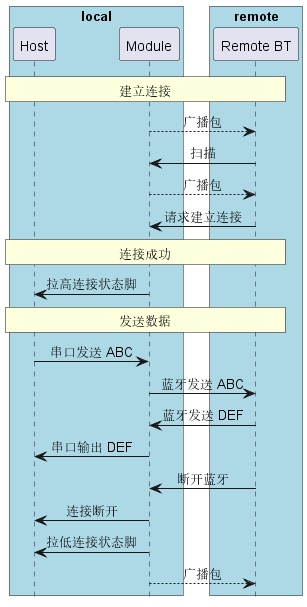

模组上电会持续向外发送广播数据，远端蓝牙（手机）可以通过搜索获取到广播包， 并向模组发起连接请求。连接成功后模组会拉高连接状态脚通知主机蓝牙连接成功。 主机可以通过蓝牙模组将数据发送给远端蓝牙，远端蓝牙也可以把数据发送给主机。

@startuml hide footbox skinparam sequenceMessageAlign center box "local" #LightBlue participant Host as host participant Module as bt end box box "remote" #LightBlue participant ”Remote BT“ as remote end box rnote over host, remote: 建立连接 bt --> remote: 广播包 bt <- remote: 扫描 bt --> remote: 广播包 bt <- remote: 请求建立连接 rnote over host, remote: 连接成功 host <- bt: 拉高连接状态脚 rnote over host, remote: 发送数据 host -> bt: 串口发送 ABC bt -> remote: 蓝牙发送 ABC bt <- remote: 蓝牙发送 DEF host <- bt: 串口输出 DEF bt <- remote: 断开蓝牙 host <- bt: 连接断开 host <- bt: 拉低连接状态脚 bt --> remote: 广播包 @enduml

模组做主机连接远端设备

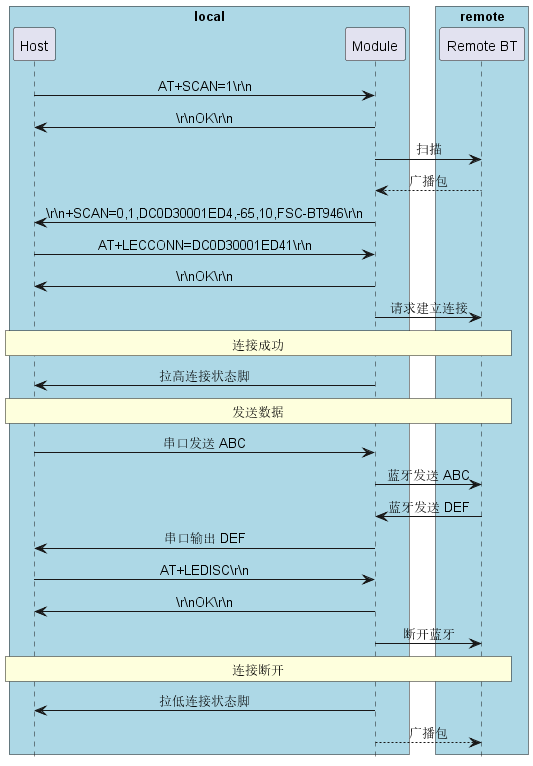

模组可以作为主设备去连接从设备，主机可以发送指令控制模组进行扫描连接和断开。下图展示了连接其他设备的过程：

@startuml hide footbox skinparam sequenceMessageAlign center box "local" #LightBlue participant Host as host participant Module as bt end box box "remote" #LightBlue participant ”Remote BT“ as remote end box host -> bt: AT+SCAN=1\\r\\n host <- bt: \\r\\nOK\\r\\n bt -> remote: 扫描 bt <-- remote: 广播包 host <- bt: \\r\\n+SCAN=0,1,DC0D30001ED4,-65,10,FSC-BT946\\r\\n host -> bt: AT+LECCONN=DC0D30001ED41\\r\\n host <- bt: \\r\\nOK\\r\\n bt -> remote: 请求建立连接 rnote over host, remote: 连接成功 host <- bt: 拉高连接状态脚 rnote over host, remote: 发送数据 host -> bt: 串口发送 ABC bt -> remote: 蓝牙发送 ABC bt <- remote: 蓝牙发送 DEF host <- bt: 串口输出 DEF host -> bt: AT+LEDISC\\r\\n host <- bt: \\r\\nOK\\r\\n bt -> remote: 断开蓝牙 rnote over host, remote: 连接断开 host <- bt: 拉低连接状态脚 bt --> remote: 广播包 @enduml
