硬件设计

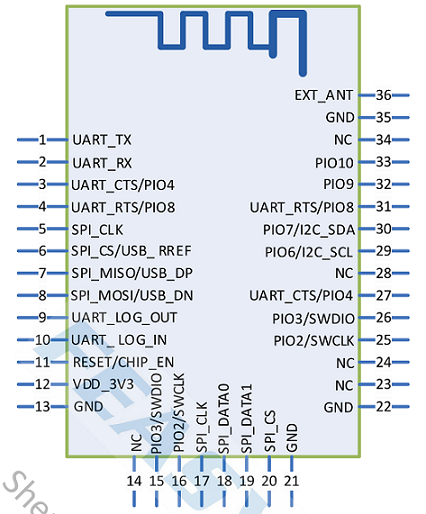

1. 模块引脚图
2. 引脚描述
Pin |
Pin Name |
Type |
Pin Descriptions |
|---|---|---|---|
1 |
UART_TX |
O |
串口TX |
2 |
UART_RX |
I |
串口RX |
3 |
UART_CTS |
I |
串口流控脚(高电平生效) |
4 |
UART_RTS |
O |
串口流控脚(高电平生效) |
9 |
UART_LOG_OUT |
O |
模块调试串口TX |
10 |
UART_LOG_IN |
I |
模块调试串口RX |
11 |
RESET/CHIP_EN |
I/O |
复位脚, 低电平有效 |
12 |
VDD_3V3 |
VDD |
3.3V供电 |
13 |
GND |
VSS |
接地 |
21 |
GND |
VSS |
接地 |
22 |
GND |
VSS |
接地 |
32 |
LED0 |
I/O |
蓝牙已连接输出高电平 |
33 |
LED1 |
I/O |
Wi-Fi已连接输出高电平 |
35 |
GND |
VSS |
接地 |
36 |
EXT_ANT |
ANT |
改变天线附近的0欧电阻, 可以外接蓝牙天线 |
3. 硬件设计说明
模组简易测试只需要连接VDD/GND/UART_RX/UART_TX即可使用
编程手册只提供简单的IO口说明, 更详细的说明及注意事项请参考设计文档
画完原理图后请发给飞易通进行审核, 避免蓝牙或Wi-Fi距离达不到最佳效果
4. 硬件接口
GPIO
PWM
UART
SPI SLAVE
I2S Master/Slave
Analog Input/Output
