应用开发示例

蓝牙配网

FeasyBlue蓝牙配网

应用获取

操作步骤

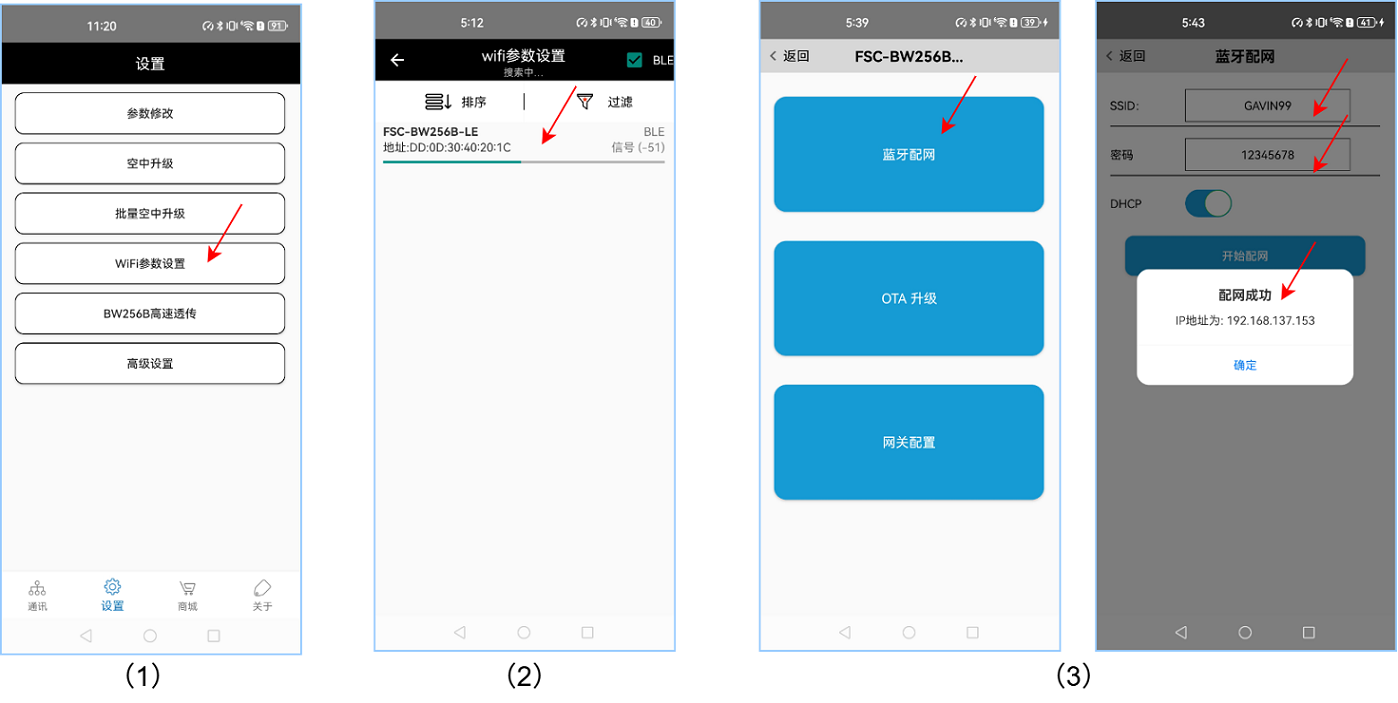

  1. 打开 FeasyBlue 应用，依次点击 设置 - WiFi参数设置；

  2. 应用界面右上角勾选 BLE，扫描并选择要升级蓝牙设备BW256B；

  3. 选择点击 蓝牙配网 - 在弹出的 SSID**和 **密码 窗口中输入需要连接的Wi-Fi AP的 SSID 和 密码，并点击 开始配网，配网完成以后，将会显示 配网成功 和 获取的 IP地址 。

../_images/bw256b-bt-network.png

数据透传应用

什么是透传？

FSC-BW256B 蓝牙&Wi-Fi 数传应用模块，工作模式包含两种数据传输模式：透传模式和指令模式。通用数传应用固件默认数指令模式，如需切换，可参考 [FSC-BW256B AT命令集] 使用 AT+TPMODE 指令来进行切换。

两种数据传输模式工作机制与区别如下：

  • 透传模式：

无 蓝牙或Wi-Fi 连接 ，串口收到的数据按照AT指令格式进行解析；

已建立 蓝牙或Wi-Fi 连接 ，串口收到的数据全部原样发送到远端。

  • 指令模式：

无 蓝牙或Wi-Fi 连接 ，串口收到的数据按照AT指令格式进行解析；

已建立 蓝牙或Wi-Fi 连接 ，串口收到的数据仍然按照AT指令格式进行解析，需要通过AT指令发送数据给远端。如：BLE连接时，使用AT+LESEND指令发送数据。TCP连接时，使用 AT+WFSEND指令发送数据。

透传模式切换

进入透传模式方法： 在建立蓝牙或 Wi-Fi 连接前，FSC-BW256B模组可使用指令 AT+TPMODE=1 开启透传模式，操作示例如下：

发送：>> AT+TPMODE=1                                           //设置为透传模式
响应：<< OK

已建立蓝牙或Wi-Fi连接情况下，退出透传模式方法： 操作示例如下：

发送：>> +++       //发送字符+++；注意：在上位机串口助手上操作，此时需要取消勾选发送新行
响应：<< a                       //收到响应a
发送：>> a                       //发送字符a；注意：在上位机串口助手上操作，此时需要取消勾选发送新行
响应：<< +ok        //收到响应+OK, 即表示退出透传模式成功

Note

  • 透传模式只在蓝牙、TCP/UDP等已连接的情况下生效,所以退出透传的方法也只在这种情况下生效, 正常情况直接发送指令就行;

  • 注意以上收发的数据格式有别于AT正常指令, 正常AT指令是以**<CR><LF>**结尾的, 而以上数据不附带任何结束符

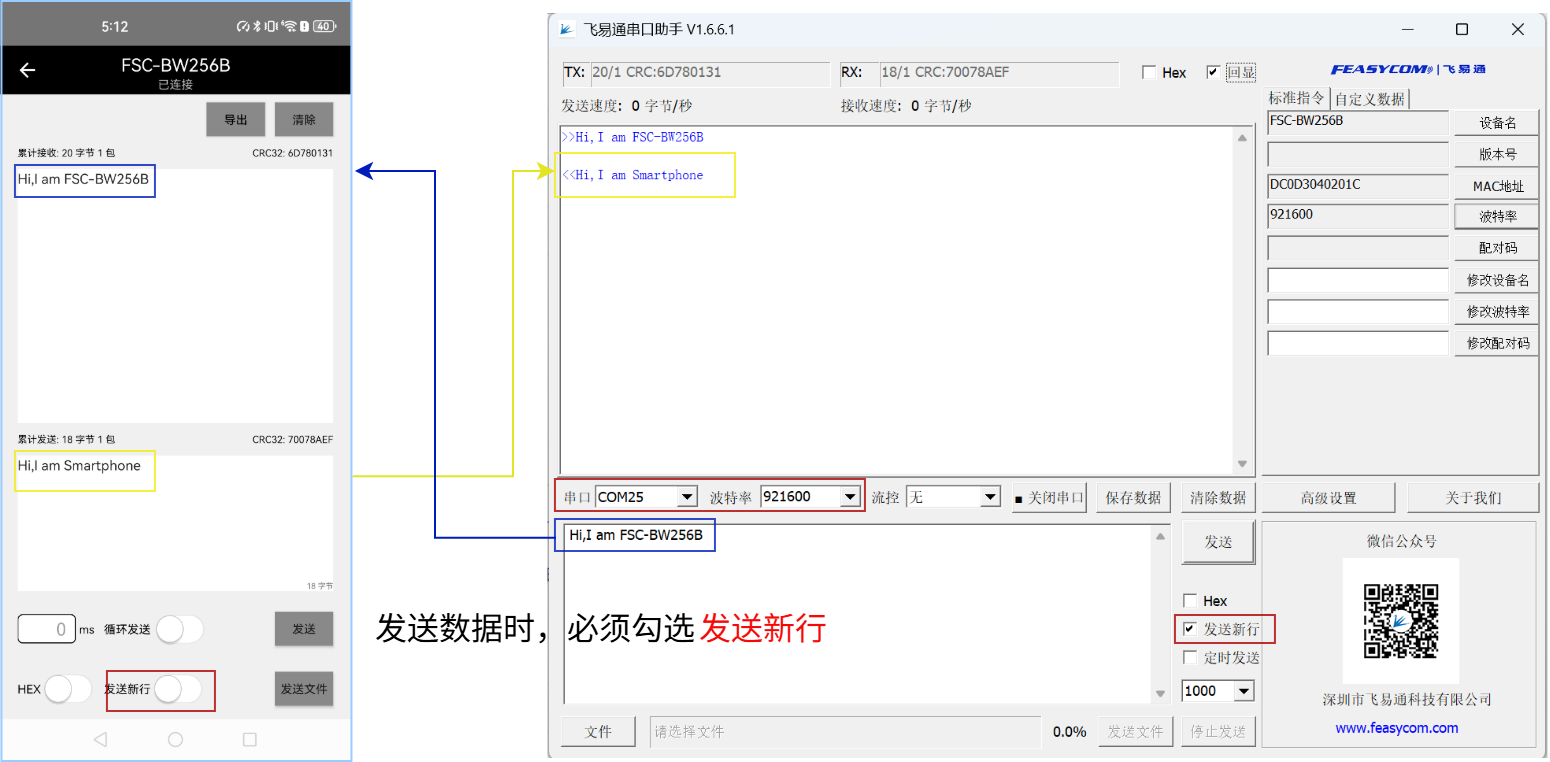

模块与手机间透传应用

../_images/bw256-app-com.png

TCP Server应用

涉及工具

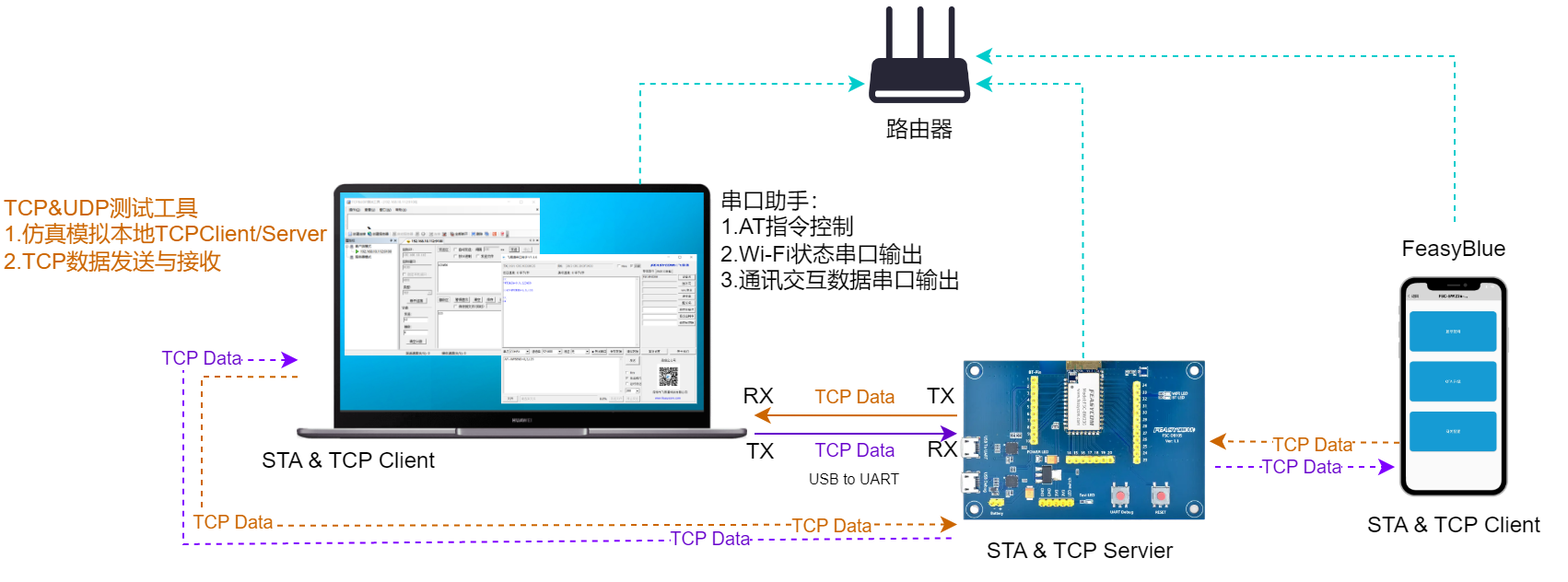

TCP Server 应用框图

../_images/db105-bw256-tcps-200dpi.png

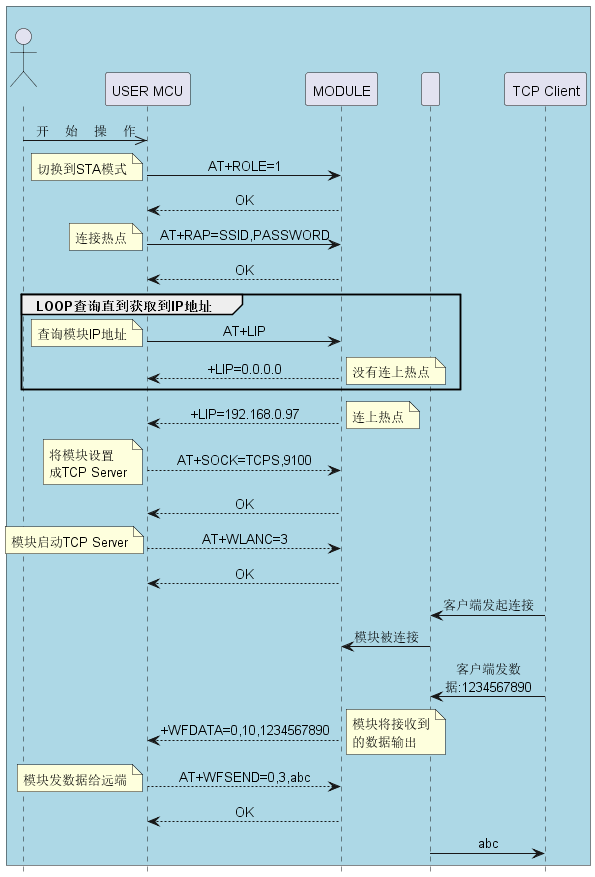

TCP Server 应用流程图

@startuml hide footbox skinparam sequenceMessageAlign center box #LightBlue actor “ ” as person participant “USER MCU” as mcu participant MODULE as module participant " " as nu participant "TCP Client" as client end box person ->> mcu: 开 始 操 作 mcu -> module: AT+ROLE=1 note left 切换到STA模式 end note module --> mcu: OK mcu -> module: AT+RAP=SSID,PASSWORD note left 连接热点 end note module --> mcu: OK group LOOP查询直到获取到IP地址 mcu -> module: AT+LIP note left 查询模块IP地址 end note module --> mcu: +LIP=0.0.0.0 note right 没有连上热点 end note end module --> mcu: +LIP=192.168.0.97 note right 连上热点 end note mcu --> module: AT+SOCK=TCPS,9100 note left 将模块设置 成TCP Server end note module --> mcu: OK mcu --> module: AT+WLANC=3 note left 模块启动TCP Server end note module --> mcu: OK client -> nu: 客户端发起连接 nu -> module: 模块被连接 client -> nu: 客户端发数\n据:1234567890 module --> mcu: +WFDATA=0,10,1234567890 note right 模块将接收到 的数据输出 end note mcu --> module: AT+WFSEND=0,3,abc note left 模块发数据给远端 end note module --> mcu: OK nu -> client: abc @enduml

TCP Server 应用操作示例

  1. 将模块设置为 Wi-Fi 模式，如果已经处于当前模式可跳过此步骤，AT指令操作示例如下：

发送：<<AT+ROLE=1
响应：>> OK

  1. 模块连接到AP热点，AT指令操作示例如下：

发送：<< AT+RAP=ssid,password
响应： > OK

  1. 查询模块 IP 地址，确认已入网，AT指令操作示例如下：

发送：<< AT+LIP
响应：>> +LIP=192.168.0.97  //本地示例，实际请以连接AP获取的IP为准
响应：>> OK

  1. 将模块设置成 TCP server，端口为 9100，AT指令操作示例如下：

发送：<< AT+SOCK=TCPS,9100
响应：>> OK

  1. 对模块创建 TCP server，AT指令操作示例如下：

发送：<< AT+WLANC=3
响应：>> OK

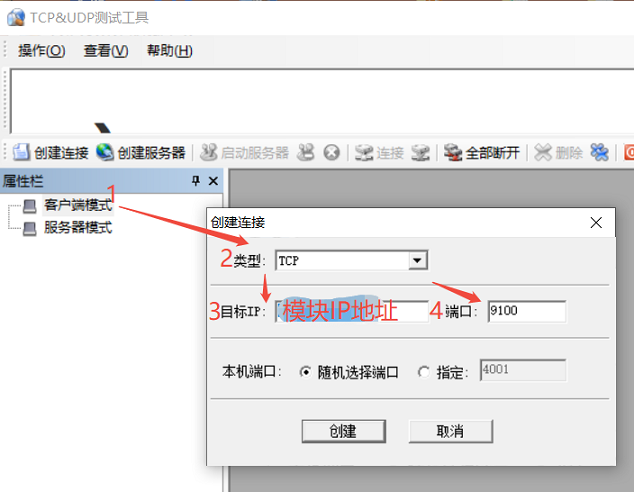

  1. PC 与模块（FSC-BW256B）连接同一个AP热点，在 PC 上使用第三方网络调试工具，作为 TCP client 创建 TCP 连接到 TCP Server（模块) 的 IP 地址。并在建立 TCP 连接后，发送 TCP 数据给 TCP Server（模块），如1234567890

../_images/tcptool-tcpc2.png

  1. 模块接收来自TCP Client发送的 TCP 数据，指令模式下，接收到数据格式串口响应示例如下：

响应：>> +WFDATA=0,10,1234567890   //支持同时接收来自多个TCP Client向TCP Server发送的数据，首个参数为连接ID
响应：>> +WFDATA=1,10,1234567890
响应：>> +WFDATA=2,10,1234567890

  1. 模块向远端TCP Client发送数据，指令模式下，AT指令操作示例如下：

发送：<< AT+WFSEND=0,3,abc
响应：>> OK

TCP Client应用

涉及工具

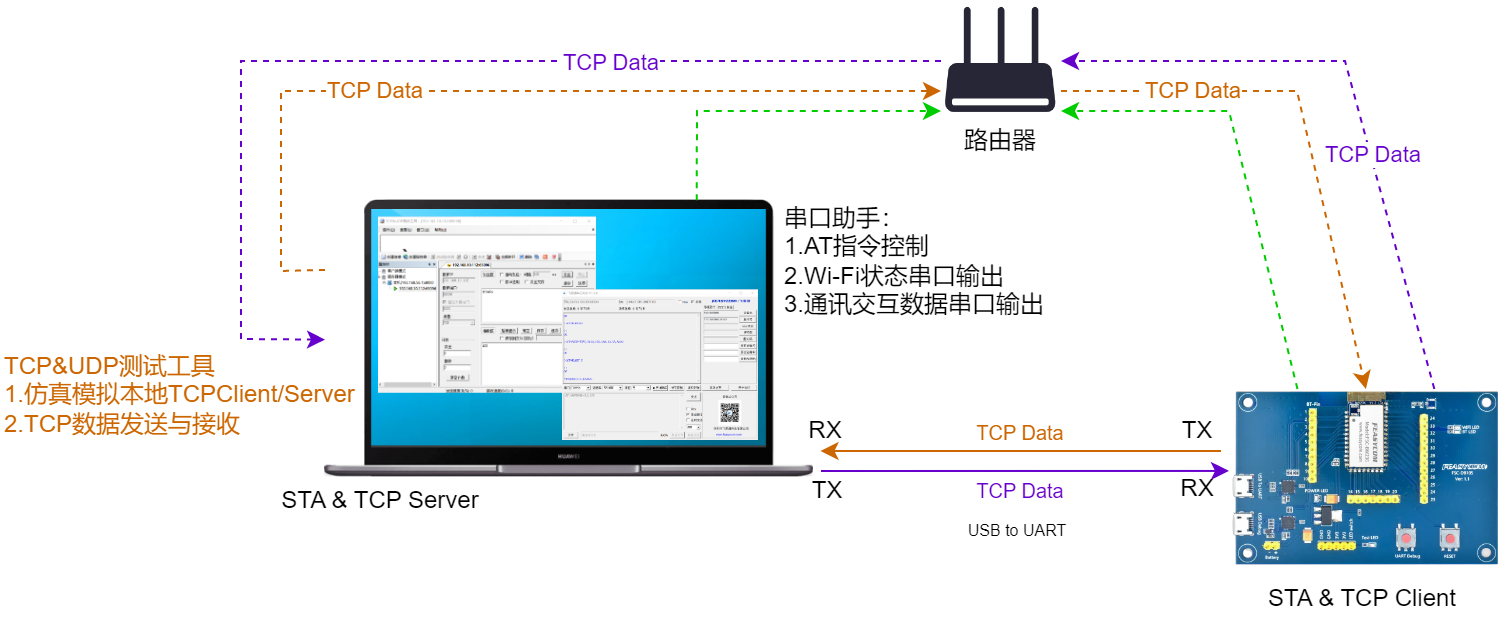

TCP Client 应用框图

../_images/db105-bw256-tcpc-200dpi.png

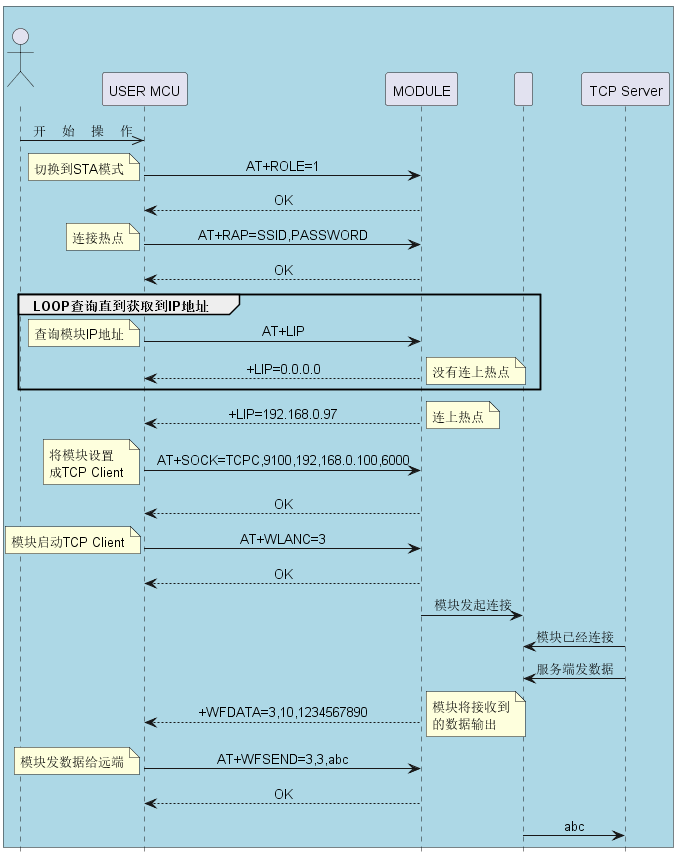

TCP Client 应用流程图

@startuml hide footbox skinparam sequenceMessageAlign center box #LightBlue actor “ ” as person participant “USER MCU” as mcu participant MODULE as module participant " " as nu participant "TCP Server" as server end box person ->> mcu: 开 始 操 作 mcu -> module: AT+ROLE=1 note left 切换到STA模式 end note module --> mcu: OK mcu -> module: AT+RAP=SSID,PASSWORD note left 连接热点 end note module --> mcu: OK group LOOP查询直到获取到IP地址 mcu -> module: AT+LIP note left 查询模块IP地址 end note module --> mcu: +LIP=0.0.0.0 note right 没有连上热点 end note end module --> mcu: +LIP=192.168.0.97 note right 连上热点 end note mcu -> module: AT+SOCK=TCPC,9100,192,168.0.100,6000 note left 将模块设置 成TCP Client end note module --> mcu: OK mcu -> module: AT+WLANC=3 note left 模块启动TCP Client end note module --> mcu: OK module-> nu: 模块发起连接 server -> nu: 模块已经连接 server -> nu: 服务端发数据 module --> mcu: +WFDATA=3,10,1234567890 note right 模块将接收到 的数据输出 end note mcu -> module: AT+WFSEND=3,3,abc note left 模块发数据给远端 end note module --> mcu: OK nu -> server: abc @enduml

TCP Server 应用操作示例

  1. 将模块设置 Wi-Fi 模式，如果已经处于当前模式可跳过此步骤，AT指令操作示例如下：

发送：<< AT+ROLE=1
响应：>> OK

  1. 将模块连接到AP热点，AT指令操作示例如下：

发送：<< AT+RAP=ssid,password
响应：>> OK

  1. 查询模块 IP 地址，AT指令操作示例如下：

发送：<< AT+LIP
响应：>> +LIP=192.168.0.97   //本地示例，实际请以连接AP获取的IP为准
响应：>> OK

  1. PC 与模块连接同一个AP热点，在 PC 上使用第三方网络调试工具，创建一个 TCP Server。例如：TCP Server 的 IP 地址为 192.168.0.79，端口号为：8080。

  2. 将模块设置成 TCP client，并配置远端TCP Server的 IP 和端口号，AT指令操作示例如下：

发送：<< AT+SOCK=TCPC,9100,192.168.0.79,8080
响应：>> OK

  1. 模块作为 TCP client 对远端 TCP Server 发起建立 TCP 连接，AT指令操作示例如下：

发送：<< AT+WLANC=3
响应：>> OK

  1. 在 TCP 建立连接成功后，PC端网络调试工具，将显示连接成功，及数据发送区和接收区，可进行TCP数据发送和数据接收，如向远端TCP Client 模块发送数据 1234567890

  2. 模块接收来自TCP Server 发送的 TCP 数据，指令模式下，接收到数据格式响应示例如下：

响应：>> +WFDATA=3,10,1234567890

UDP 应用

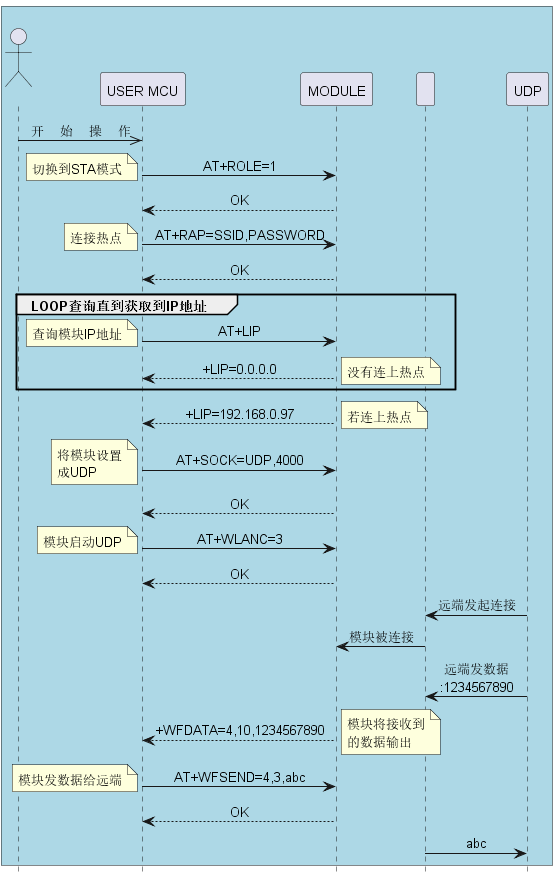

UDP 应用流程图

@startuml hide footbox skinparam sequenceMessageAlign center box #LightBlue actor “ ” as person participant “USER MCU” as mcu participant MODULE as module participant " " as nu participant "UDP" as udp end box person ->> mcu: 开 始 操 作 mcu -> module: AT+ROLE=1 note left 切换到STA模式 end note module --> mcu: OK mcu -> module: AT+RAP=SSID,PASSWORD note left 连接热点 end note module --> mcu: OK group LOOP查询直到获取到IP地址 mcu -> module: AT+LIP note left 查询模块IP地址 end note module --> mcu: +LIP=0.0.0.0 note right 没有连上热点 end note end module --> mcu: +LIP=192.168.0.97 note right 若连上热点 end note mcu -> module: AT+SOCK=UDP,4000 note left 将模块设置 成UDP end note module --> mcu: OK mcu -> module: AT+WLANC=3 note left 模块启动UDP end note module --> mcu: OK udp -> nu: 远端发起连接 nu -> module: 模块被连接 udp -> nu: 远端发数据\n:1234567890 module --> mcu: +WFDATA=4,10,1234567890 note right 模块将接收到 的数据输出 end note mcu -> module: AT+WFSEND=4,3,abc note left 模块发数据给远端 end note module --> mcu: OK nu -> udp: abc @enduml

UDP 应用操作示例

  1. 设置 Wi-Fi 模式,如果已经处于当前模式可跳过此步骤

发送：<< AT+ROLE=1
响应：>> OK

  1. 连接热点

发送：<< AT+RAP=ssid,password
响应：>> OK

  1. 查询模块 IP 地址

发送：<< AT+LIP
响应：>> +LIP=192.168.0.97   //本地示例，实际请以连接AP获取的IP为准
响应：>> OK

  1. 将模块配置为UDP

发送：<< AT+SOCK=UDP,4000
响应：>> OK

  1. 模块开启 UDP Server

发送：<< AT+WLANC=3
响应：>> OK

  1. PC 与模块连接同一个热点，在 PC 上使用网络调试工具，开启一个 UDP Client，目标 IP 192.168.0.97，目标端口号 4000。

  2. 接收数据

响应：>> +WFDATA=4,10,1234567890

  1. 发送数据

发送：<< AT+WFSEND=4,3,abc
响应：>> OK

Note

  • 若要使用数据透传，在设置 Wi-Fi 模式前发送 AT+TPMODE=1 即可。

SSL Client 应用

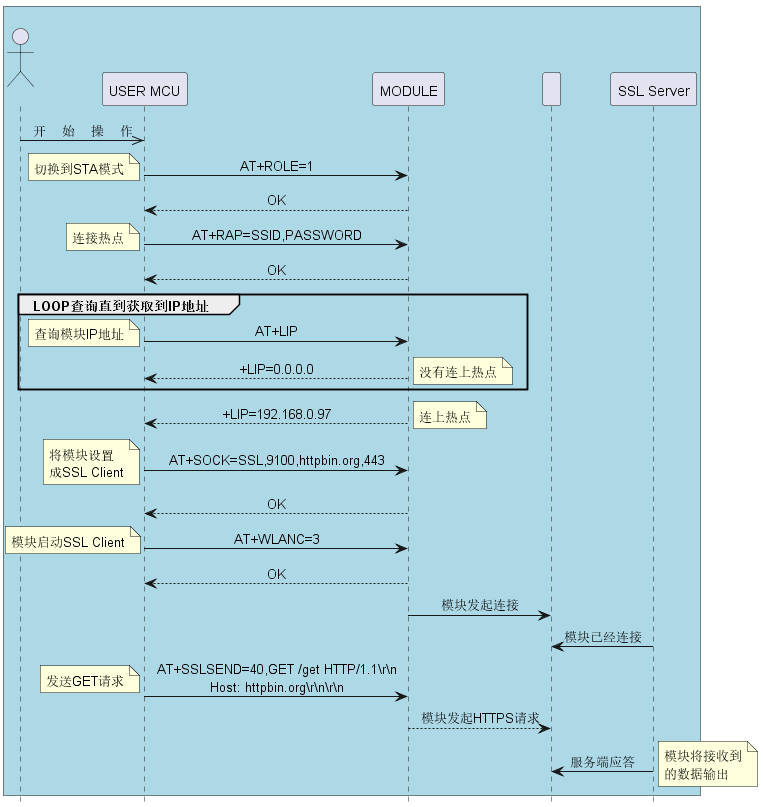

SSL Client 应用流程图

@startuml hide footbox skinparam sequenceMessageAlign center box #LightBlue actor “ ” as person participant “USER MCU” as mcu participant MODULE as module participant " " as nu participant "SSL Server" as server end box person ->> mcu: 开 始 操 作 mcu -> module: AT+ROLE=1 note left 切换到STA模式 end note module --> mcu: OK mcu -> module: AT+RAP=SSID,PASSWORD note left 连接热点 end note module --> mcu: OK group LOOP查询直到获取到IP地址 mcu -> module: AT+LIP note left 查询模块IP地址 end note module --> mcu: +LIP=0.0.0.0 note right 没有连上热点 end note end module --> mcu: +LIP=192.168.0.97 note right 连上热点 end note mcu -> module: AT+SOCK=SSL,9100,httpbin.org,443 note left 将模块设置 成SSL Client end note module --> mcu: OK mcu -> module: AT+WLANC=3 note left 模块启动SSL Client end note module --> mcu: OK module-> nu: 模块发起连接 server -> nu: 模块已经连接 mcu -> module: AT+SSLSEND=40,GET /get HTTP/1.1\\r\\n\nHost: httpbin.org\\r\\n\\r\\n note left 发送GET请求 end note module --> nu: 模块发起HTTPS请求 server -> nu: 服务端应答 note right 模块将接收到 的数据输出 end note @enduml

SSL Client 应用操作示例

  1. 设置 Wi-Fi 模式,如果已经处于当前模式可跳过此步骤

发送：<< AT+ROLE=1
响应：>> OK

  1. 连接热点

发送：<< AT+RAP=ssid,password
响应：>> OK

  1. 查询模块 IP 地址

发送：<< AT+LIP
响应：>> +LIP=192.168.0.97   //本地示例，实际请以连接AP获取的IP为准
响应：>> OK

  1. 将模块设置成 SSL client，并配置远端服务器 和端口号

发送：<< AT+SOCK=SSL,9100,httpbin.org,443
响应：>> OK

  1. 模块作为 SSL client 对远端发起连接

发送：<< AT+WLANC=3
响应：>> OK

  1. 发送相关请求,如GET请求

发送：<< AT+SSLSEND=40,GET /get HTTP/1.1\\r\\nHost: httpbin.org\\r\\n\\r\\n
响应：>> OK

  1. 接收数据

响应：>> +SSLDATA=具体数据

Note

  • 说明：若要使用数据透传，在设置 Wi-Fi 模式前发送 AT+TPMODE=1 即可。

MQTT 应用

MQTT 应用流程图

@startuml hide footbox skinparam sequenceMessageAlign center box #LightBlue actor “ ” as person participant “USER MCU” as mcu participant MODULE as module participant " " as nu participant "AliCloud" as cloud end box person ->> mcu: 开 始 操 作 module --> mcu: note right 若连上热点 end note mcu -> module: AT+BROKER=addr note left 设置BROKER地址 end note module --> mcu: OK mcu -> module: AT+USERNAME=username note left 设置UserName end note module --> mcu: OK mcu -> module: AT+MQTTPWD=password note left 设置PassWord end note module --> mcu: OK mcu -> module: AT+CLIENTID=ID note left 设置ClientID end note module --> mcu: OK mcu -> module: AT+SUBTPC=tpoic,qos note left 订阅主题 end note module --> mcu: OK mcu -> module: AT+WLANC=4 note left 模块发起连接 end note module --> mcu: OK module -> nu: 开始连接 nu -> cloud: 连接上MQTT cloud -> nu: 云端发数据:1234567890 note right 模块将接收到 的数据输出 end note note left 模块发数据给云端 end note module --> mcu: OK nu -> cloud: abc @enduml

MQTT 应用操作示例

  1. 设置 Wi-Fi 模式

发送：<< AT+ROLE=1
响应：>> OK

  1. 连接热点

发送：<< AT+RAP=ssid,password
响应：>> OK

  1. 查询模块 IP 地址

发送：<< AT+LIP
响应：>> +LIP=192.168.0.97   //本地示例，实际请以连接AP获取的IP为准
响应：>> OK

  1. 设置 BROKER地址

发送：<< AT+BROKER=gpssensor.ddns.net
响应：>> OK

  1. 设置 User Name

发送：<< AT+USERNAME=admin
响应：>> OK

  1. 设置 Password

发送：<< AT+MQTTPWD=12345678
响应：>> OK

  1. 订阅主题

发送：<< AT+SUBTPC=user/get,0
响应：>> OK

  1. 连接MQTT

发送：<< AT+WLANC=4
响应：>> OK

  1. 接收云平台下发的数据

1234567890

  1. 发送数据给云平台

发送：<< AT+MQTTPUB=user/post,0,3,abc
响应：>> OK
