硬件说明

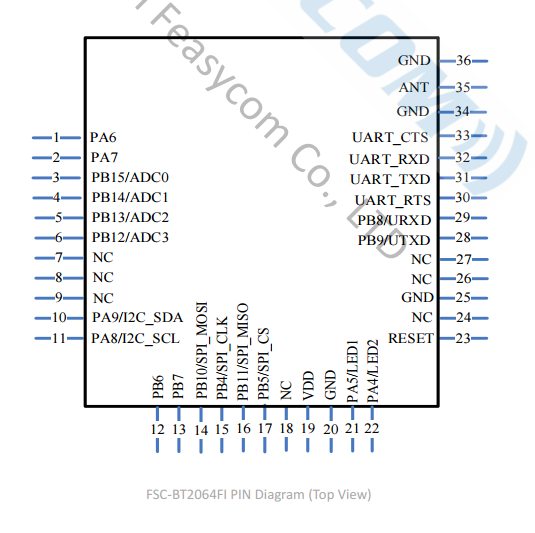

1. 模块引脚图

2.模块引脚说明

Pin	Pin Name	Type	Pin Descriptions
31	UART_TXD	O	串口数据脚
32	UART_RXD	I	串口数据脚
33	UART_CTS	I	串口流控脚
30	UART_RTS	O	串口流控脚
23	RESET	I	低电平复位
19	VDD	Power	3.3V供电，建议使用LDO供电
29	URXD	I	烧录脚，程序下载RXD
28	UTXD	O	烧录脚，程序下载TXD
21	PA5/LED1	O	复用：LED； 上电：灯光慢闪； 已连接：灯光常亮
22	PA4/LED2	O	复用：连接状态指示； 未连接：低电平； 已连接：高电平
35	ANT	ANT	改变天线附近的0欧电阻，可以外接蓝牙天线

2 硬件设计说明

• 模组只需要连接VDD/GND/UART_RXD/UART_TXD即可使用

• 如果MCU需要获取蓝牙模组的连接状态，需要接STATUS引脚

• 画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果
