硬件说明
1. 引脚说明

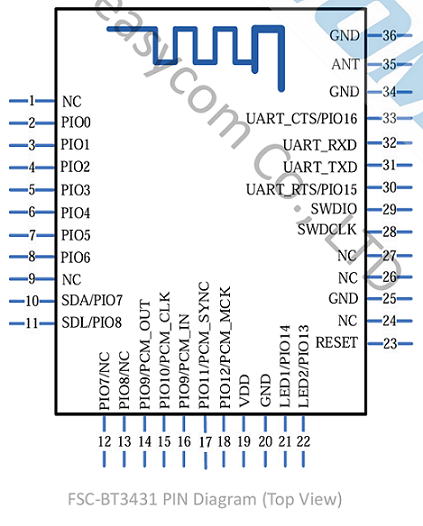

引脚描述：
Pin |
Pin Name |
Type |
Pin Descriptions |
|---|---|---|---|
31 |
UART_TX |
O |
串口数据脚 |
32 |
UART_RX |
I |
串口数据脚 |
23 |
RESET |
I |
低电平复位 |
19 |
VDD |
Power |
3.3V供电，建议使用LDO供电 |
20 |
GND |
GND |
GND |
28 |
SWCLK |
I/O |
烧录脚 |
29 |
SWDIO |
I/O |
烧录脚 |
8 |
SLP_IND |
O |
蓝牙连接后,模组拉低,通知客户MCU退出睡眠,延迟10ms输出串口数据;蓝牙断开后,模组拉高通知客户MCU进入休眠 |
7 |
WAKE_UP |
I |
MCU拉高,模组进入睡眠,MCU拉低,模组退出睡眠 |
21 |
LED |
O |
蓝牙未连接输出方波，蓝牙连接输出高电平 |
22 |
STATUS |
O |
蓝牙未连接输出低电平，蓝牙连接输出高电平 |
2 硬件设计说明
模组只需要连接VDD/GND/STATUS/UART_RX/UART_TX即可使用
如果MCU需要获取蓝牙模组的连接状态，需要接STATUS引脚（10脚）
如果用户要获取模块的工作状态，需要接LED引脚（21脚）
如果有低功耗需求，请连接PIN8和PIN7; 不需要低功耗可以悬空
画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果
