硬件说明
1. 引脚说明

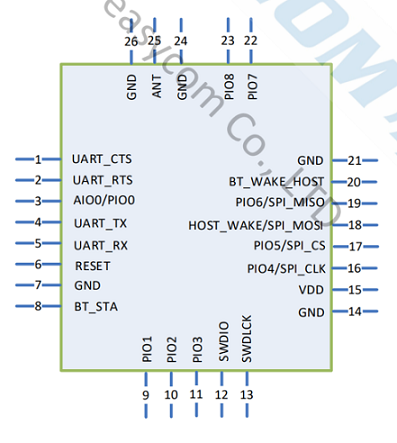

引脚图：
引脚描述：
Pin |
Pin Name |
Type |
Pin Descriptions |
|---|---|---|---|
1 |
UART_CTS |
I/O |
串口流控脚 |
2 |
UART_RTS |
I/O |
串口流控脚 |
3 |
AOI0/PIO0 |
I/O |
ADC |
4 |
UART_TX |
O |
串口数据脚 |
5 |
UART_RX |
I |
串口数据脚 |
6 |
RESET |
I |
低电平复位 |
7 |
GND |
GND |
GND |
8 |
STATUS |
O |
蓝牙未连接输出低电平，蓝牙连接输出高电平 |
12 |
SWDIO |
I/O |
烧录脚 |
13 |
SWDCLK |
I |
烧录脚 |
15 |
VDD |
Power |
3.3V供电，建议使用LDO供电 |
16 |
SPI_CLK |
I/O |
SPI_CLK脚 |
17 |
SPI_CS |
I/O |
SPI_CS脚 |
18 |
HOST_WAKE |
O |
HOST被控制脚，高电平唤醒HOST，低电平休眠HOST |
19 |
SPI_MISO |
O |
SPI_MISO脚 |
20 |
BT_WAKE_HOST |
O |
高电平唤醒BT，低电平休眠BT |
25 |
ANT |
ANT |
改变天线附近的0欧电阻，可以外接蓝牙天线 |
2. 硬件设计说明
模组连接VDD/GND/BT_STA/UART_RX/UART_TX即可使用
如果MCU需要获取蓝牙模组的连接状态，需要接BT_STA引脚
如果有低功耗需求，请连接BT_WAKE_HOST和HOST_WAKE_BT
画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果
