硬件说明

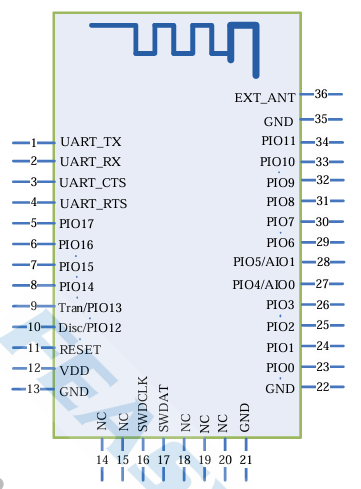

1. 引脚说明
引脚描述:
Pin |
Pin Name |
Type |
Pin Descriptions |
---|---|---|---|
1 |
UART_TX |
O |
串口数据脚 |
2 |
UART_RX |
I |
串口数据脚 |
3 |
UART_RTS |
I/O |
串口流控脚/不需要连接 |
4 |
UART_CTS |
I/O |
串口流控脚/不需要连接 |
9 |
RESTORE |
I |
重置配置 |
11 |
RESET |
I |
低电平复位 |
12 |
VDD |
Power |
3.3V供电,建议使用LDO供电 |
13 |
GND |
GND |
GND |
16 |
SWCLK |
I/O |
烧录脚 |
17 |
SWDIO |
I/O |
烧录脚 |
32 |
LED |
O |
蓝牙未连接输出方波,蓝牙连接输出高电平 |
31 |
WAKE_MCU |
O |
低功耗模式蓝牙唤醒MCU |
33 |
STATUS |
O |
蓝牙未连接输出低电平,蓝牙连接输出高电平 |
34 |
WAKE_BT |
I |
低功耗模式MCU唤醒蓝牙 |
36 |
EXT_ANT |
ANT |
改变天线附近的0欧电阻,可以外接蓝牙天线 |
2 硬件设计说明
模组只需要连接VDD/GND/STATUS/UART_RX/UART_TX即可使用
如果MCU需要获取蓝牙模组的连接状态,需要接STATUS引脚(10脚)
模组支持通过GPIO唤醒,如果应用上有低功耗的需求,需要连接 WAKE_MCU/WAKE_BT引脚
VDD/GND/RESET/SWCLK/SWDIO 是烧录口,可以预留测试点
画完原理图后请发给飞易通进行审核,避免蓝牙距离达不到最佳效果
