硬件说明
1. 引脚说明

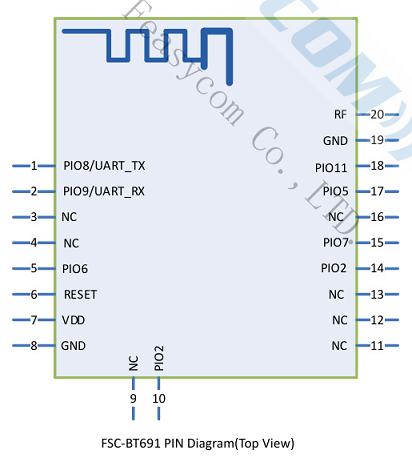

引脚描述：
Pin |
Pin Name |
Type |
Pin Descriptions |
|---|---|---|---|
1 |
UART_TX |
O |
串口数据脚 |
2 |
UART_RX |
I |
串口数据脚 |
5 |
MODE |
I |
低电平透传模式，高电平指令模式 |
6 |
RESET |
I |
低电平复位 |
7 |
VDD |
Power |
3.3V供电，建议使用LDO供电 |
8 |
GND |
GND |
GND |
15 |
DISCONNECT |
I/O |
高电平断开连接（需已连接） |
17 |
LED |
O |
蓝牙未连接输出方波，蓝牙连接输出高电平 |
18 |
STATUS |
O |
蓝牙未连接输出低电平，蓝牙连接输出高电平 |
20 |
EXT_ANT |
ANT |
改变天线附近的0欧电阻，可以外接蓝牙天线 |
2. 硬件设计说明
模组只需要连接VDD/GND/STATUS/UART_RX/UART_TX即可使用
如果MCU需要获取蓝牙模组的连接状态，需要接STATUS引脚（18脚）
如果用户要获取蓝牙的工作状态，可以将LED灯连接到LED引脚（17脚）
画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果
