硬件设计

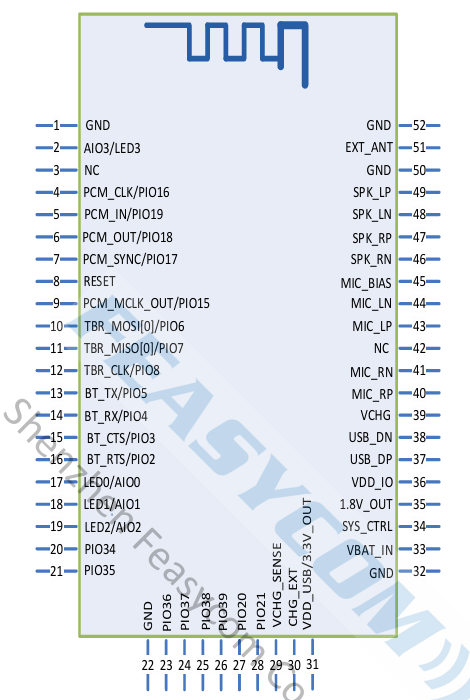

1. 模块引脚图
2. 模块引脚描述
BT1058 |
Pin Name |
Type |
Pin Descriptions |
|---|---|---|---|
4 |
I2S_CLK |
I/O |
I2S BCLK |
5 |
I2S_IN |
I |
I2S DATA IN |
6 |
I2S_OUT |
O |
I2S DATA OUT |
7 |
I2S_WS |
I/O |
I2S SYNC |
8 |
RESET |
I |
低电平复位 |
13 |
UART_TX |
O |
串口TX |
14 |
UART_RX |
I |
串口RX |
15 |
UART_CTS |
I/O |
串口流控脚(默认不需要接) |
16 |
UART_RTS |
I/O |
串口流控脚(默认为PA脚) |
17 |
LED0 |
I/O |
配对模式时输出方波,蓝牙已连接输出高电平 |
18 |
LED1 |
I/O |
SPP/GATT未连接输出低电平,连接输出高电平 |
32 |
GND |
GND |
GND |
33 |
VDD |
VDD |
3.3V供电，建议使用LDO供电 |
34 |
VREG_IN |
I |
开关机脚 |
36 |
VDD_IO |
I |
pio supply |
43 |
MIC_LP |
Audio |
MIC0/Line_IN 差分 L 输入，正极 |
44 |
MIC_LN |
Audio |
MIC0/Line_IN 差分 L 输入，负极 |
45 |
MIC_BIAS |
Audio |
麦克风电源供应 |
46 |
SPK_RN |
Audio |
耳机/扬声器差分 R 输出，负极 |
47 |
SPK_RP |
Audio |
耳机/扬声器差分 R 输出，正极 |
48 |
SPK_LN |
Audio |
耳机/扬声器差分 L 输出，负极 |
49 |
SPK_LP |
Audio |
耳机/扬声器差分 L 输出，正极 |
51 |
EXT_ANT |
ANT |
改变天线附近的0欧电阻，可以外接蓝牙天线 |
3. 硬件设计说明
模块简易测试环境，只需要连接 VDD / VDD_IO / **VREG_IN ** / GND / UART_RX / UART_TX 即可使用
在画完PCB电路原理图后，请发给飞易通进行审核，避免蓝牙距离达不到最佳效果
4. 上电电路设计

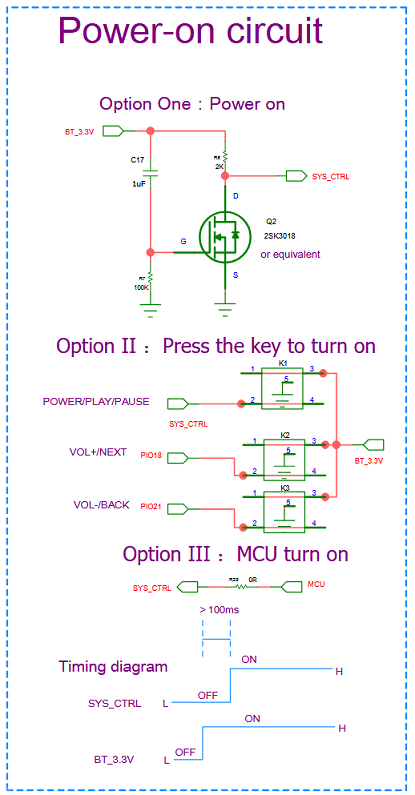

FSC-BT1058模块上电开机方式有三种可选项，分别为：延时开机电路、按键开关机电路、MCU控制开关机电路。如下图所示：
5. 硬件设计说明
模块简易测试环境，只需要连接 VDD / VDD_IO / VREG_IN / GND / UART_RX / UART_TX 即可使用
VREG_IN默认为按键开关机方式。开机:短按1秒. 关机:长按3秒。
若不需要按键开关机,上电延时100ms再拉高VREG
在画完PCB电路原理图后，请发给飞易通进行审核，避免蓝牙距离达不到最佳效果
