硬件说明
1. 引脚说明

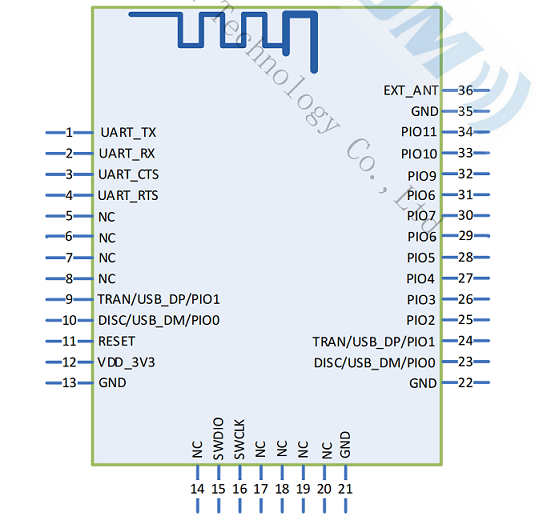

引脚图：
引脚描述：
Pin |
Pin Name |
Type |
Pin Descriptions |
|---|---|---|---|
1 |
UART_TX |
O |
串口数据脚 |
2 |
UART_RX |
I |
串口数据脚 |
3 |
UART_CTS |
I |
串口流控脚 |
4 |
UART_RTS |
O |
串口流控脚 |
23 |
Tran/USB_DP/PIO1 |
I/O |
UART模式控制脚 H = 指令模式 L = 透传模式 |
24 |
Disc/USB_DM/PIO0 |
I/O |
断开连接脚 |
11 |
RESET |
I |
低电平复位 |
12 |
VDD |
Power |
3.3V供电，建议使用LDO供电 |
13 |
GND |
GND |
GND |
16 |
FW_URXD |
I |
烧录脚 |
17 |
FW_UTXD |
O |
烧录脚 |
32 |
Work |
O |
蓝牙未连接输出方波，蓝牙连接输出高电平 |
33 |
STATUS |
O |
蓝牙未连接输出低电平，蓝牙连接输出高电平 |
36 |
EXT_ANT |
ANT |
改变天线附近的0欧电阻，可以外接蓝牙天线 |
Note：
如需使用 Pin23 和 Pin24 引脚控制模块需使用 AT+PIOCFG 指令开启功能
2 硬件设计说明
模组只需要连接VDD/GND/UART_RX/UART_TX即可使用
如果MCU需要获取蓝牙模组的连接状态，需要接STATUS引脚
画完原理图后请发给飞易通进行审核，避免蓝牙距离达不到最佳效果
