FSC-DB200 用户指南

本指南将介绍如何使用 FSC-DB200 蓝牙音频数传应用开发板，并提供更多关于此开发板的信息。

1. 概述

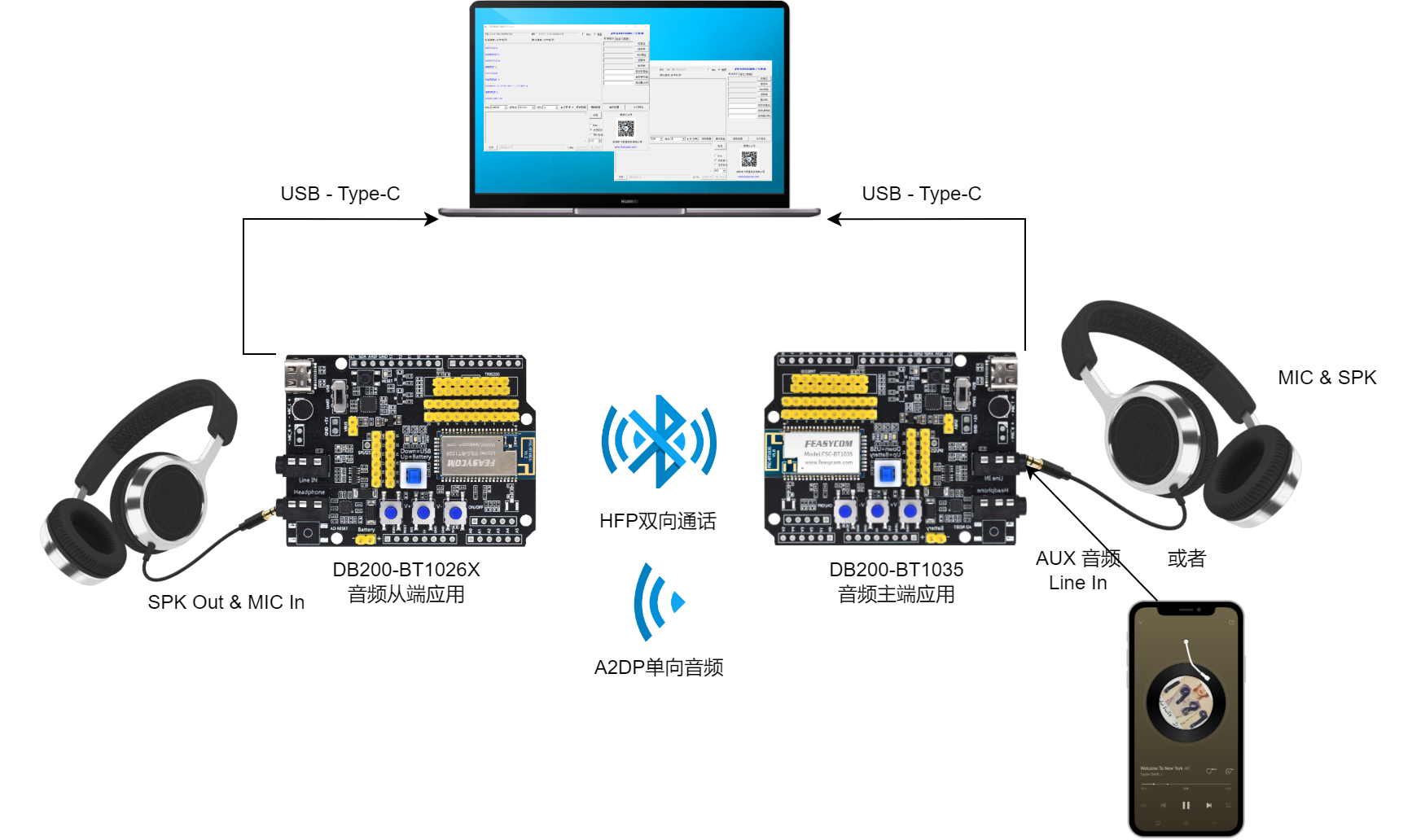

FSC-DB200 是一款专为 Arduino UNO 设计的即插即用子开发板。它便于评估飞易通采用 13mm×26.9mm 52-Pin 邮票孔封装的蓝牙音频数传模块，如 FSC-BT1026系列、FSC-BT1035、FSC-BT1038系列、FSC-BT936E等。该开发板集合了Type-C（含UART/USB/充电/供电），音频输入输出，麦克风，锂电池，按键，复位按键，2.54mm间距的排针、状态指示灯等组件，为 Arduino 开发者提供了一种高效的方式，用于测试飞易通蓝牙音频功能并将其集成到自身项目中。

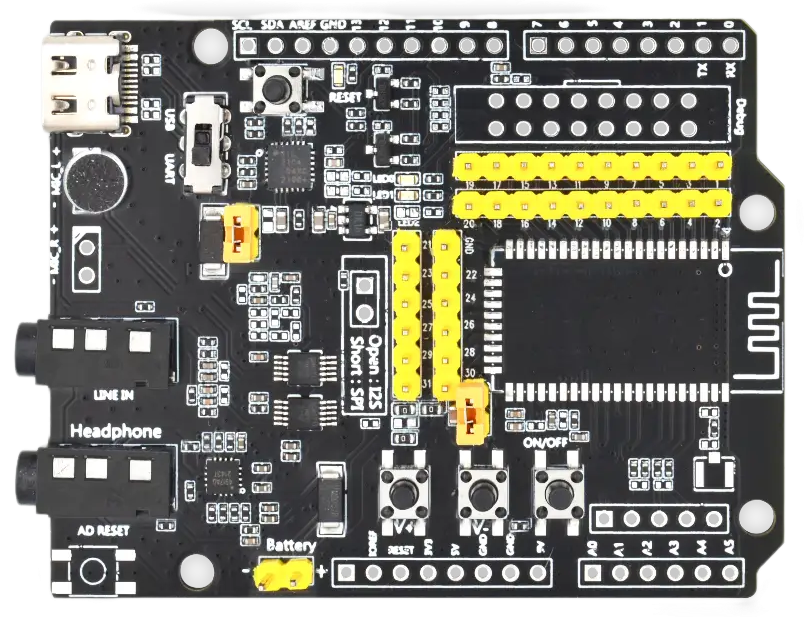

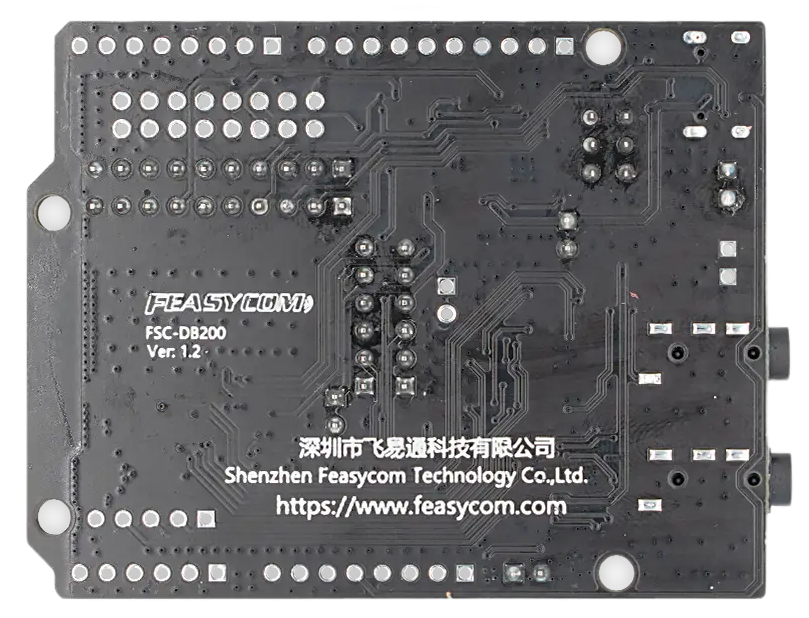

（正面样图）	（背面样图）

2. 适用范围

适用于：

FSC-BT1026X系列、
FSC-BT1035、
BT1036C、
FSC-1038X系列、
FSC-BT1057、
FSC-BT1058、
FSC-BT936E、
BT955、
BT958、
FSC-BT806X系列

等飞易通蓝牙音频数传模块，进行音频数传应用开发调试。

3. 功能组件

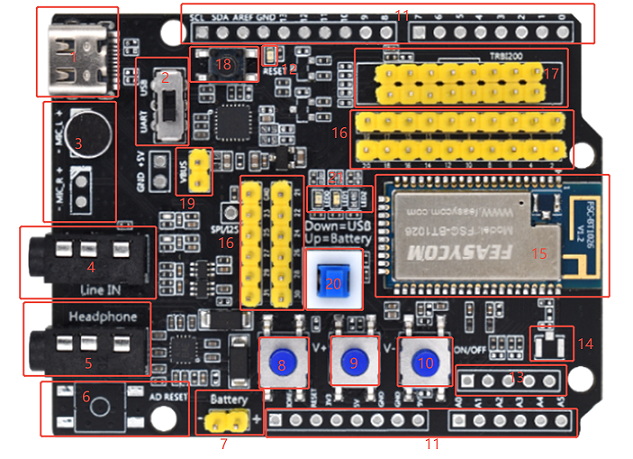

3.1 功能组件描述

db200-gnzj-703

按标序依次介绍

序号	组件	描述
1*	Type-C接口	给模块供电/跟模块通讯/通过模块给电池充电
2	USB/UART切换拨动键	可选择UART跟模组通讯，也可选择模块的USB功能；并非所有的模组都有USB功能
3	麦克风	HFP(来电去电通话时使用，默认使用L通道)以及需要麦克风的应用
4	音频输入接口	标准3.5mm音频插座
5	音频输出接口	标准3.5mm耳机输出，可驱动16/32欧姆喇叭，最大60mW
6	Arduino 板复位键	给扩展的 Arduino 板复位，默认空贴
7	电池供电接口	锂电池接口（3.7V~4.2V，不能超过该电压，否则损坏模块）
8	音量加	短按音量递增/长按下一曲
9	音量减	短按音量递减/长按上一曲
10	开\关机键	长按2s开关机；(复用)播放音乐：短按暂停/播放；(复用)来电：短按接听，再短按挂断
11	Arduino 板扩展排针	Arduino 板扩展，默认空
12	Arduino 板指示灯	Arduino 板状态指示
13	模拟音频差分输出排针	扩展脚，默认空
14	IPEX座子	模块外置天线IPEX座子
15	模块贴片位	可支持FSC-BT1026X系列、FSC-BT1035、BT1036C、FSC-1038X系列、FSC-BT1057、FSC-BT1058、FSC-BT936E、BT955、BT958、FSC-BT806X系列等蓝牙音频
16	模块引脚外接	模块Pin1~20 扩展外接排针
17	TRBI200外接	TRBI200 固件下载器接口
18	复位键	短按模块复位
19*	VBUS	短接：用于给电池充电、模块升级、定频应用
20*	供电按键	短接：由USB给模块供电；断开：由电池给模块供电；或在Type-C有输入电压且 VBUS组件短接下给电池充电
21	LED指示灯	蓝灯（LED0）快闪为配对，长亮是已连接；绿灯（LED1）长亮，SPP/BLE连接成功

3.2 电池充电功能

Type-c接口（组件1）& VBUS（组件19）& 供电按键（组件20）三个组件组合使用，可实现电池充电，最大电流为200mA。

一般情况下，该功能默认关闭。

注意：并非所有的模块都支持电池充电

4. 准备工作

4.1 硬件准备

1 x FSC-DB200-BT1026C：已集成飞易通 FSC-BT1026C（可选）的 FSC-DB200 开发板
1 x USB to Type-C 数据线
1 x PC（Windows / Mac）
1 x 手机或音乐播放器
1 x AUX 3.5 公对公音频线（可选）
1 x 蓝牙扬声器或带有线音频输入蓝牙扬声器（可选）

4.2 软件准备

串口驱动：基于 Windows 系统 PC 的【CP210x_Universal_Windows_Driver】串口驱动（一般情况下即插即用，特殊PC环境下如无法识别需安装此驱动程序）
串口调试工具：基于Windows系统 PC 的 飞易通串口调试助手 （可通过 FSC-APP 下载和阅读使用指导）
App：可支持 Android 和 iOS 平台的移动端应用 FeasyBlue App（可通过 FSC-APP 下载和阅读使用指导）
通讯接口：UART
串口配置：115200/8/N/1（飞易通固件通用默认）

5. 硬件连接方式

5.1 电源选项

开发板可任一选用以下四种供电方式：

Type-C 供电（默认）
3V3 / GND 管脚供电
5V / GND 管脚供电
电池供电

注意：

上述供电模式不可同时连接，否则可能会损坏开发板和/或电源。

5.2 硬件连接

5.2.1 Type-C 连接

通电前，请确认开发板完好无损，及各组件未有松动或者粘连；
将开发板通过 USB to Type-C线与 PC 进行连接；
USB/UART切换拨动键（组件2），如只需USB供电，拨动到USB模式，如需USB供电 & 生成虚拟串口，拨动到UART模式；
供电按键（组件20）向下，切换到USB供电模式；
蓝牙模块开/关机控制按键（组件10）长按3秒开机；
通电后，LED0灯亮起慢闪，表示开发板已供电，可以开始调试。

6. 快速开始

6.1 硬件接入与启动

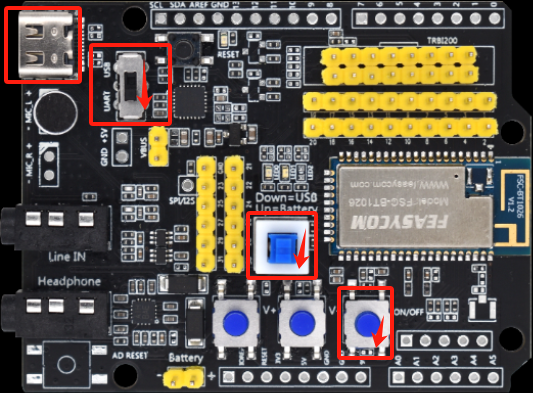

将开发板（FSC-DB200-BT1026C） Type-C 口（组件1）和 PC 通过 USB to Type-C 数据线连接，USB/UART切换拨动键（组件2）拨到UART，供电按键（组件20）按下通路切换到USB供电模式，蓝牙模块开/关机控制按键（组件10）长按3秒开机，指示灯LED0蓝灯慢闪表示蓝牙模块 FSC-BT1026C 已启动成功。如下样板图示：

type-c-power-uart

6.2 开发板串口识别

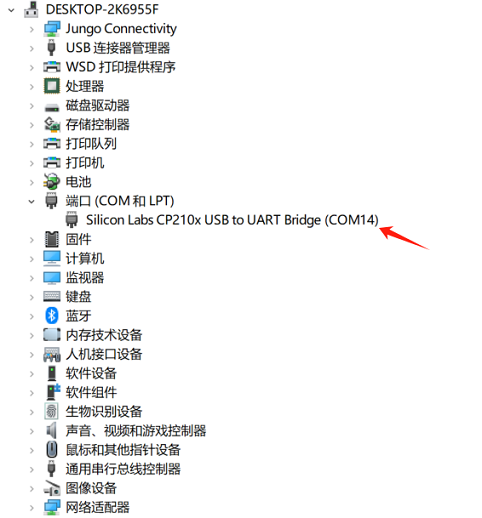

FSC-DB200-BT1026C 硬件接入成功后，可即插即用，PC端识别到USB串口设备，并生成虚拟COMx。如下示例：

6.3 AT - 串口通信测试

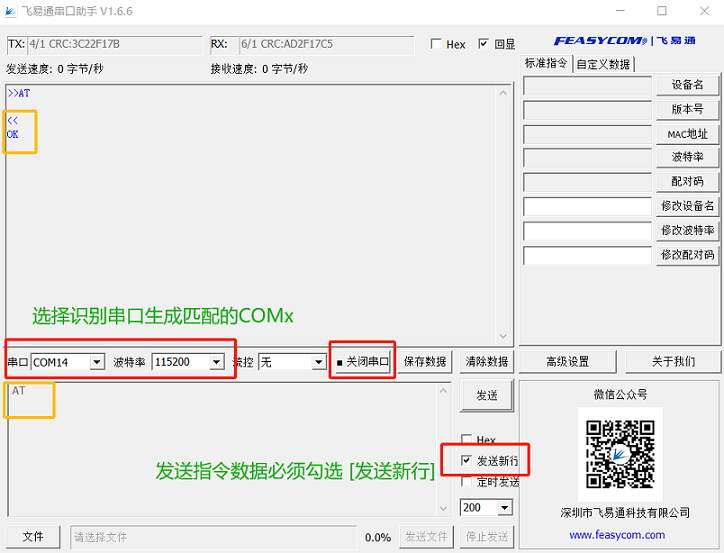

PC端打开飞易通串口助手，自动获取或手动选择对应的串口COMx，设置匹配的波特率，如115200，勾选发送新行，发送串口通讯测试指令 AT ，如响应 OK ，表示串口通讯测试成功。指令格式和示例如下图示：

Command	AT
Response	OK
Description	当上电或更改波特率时，测试主机和模块之间的UART通讯

Example:

<< AT
>> OK
