FSC-DB008 用户指南

本指南将介绍如何使用 FSC-DB008 音频数传开发板，并提供更多关于此开发板的信息。

1. 概述

FSC-DB008 开发板集合了Type-C（含UART/USB/充电/供电），音频输入输出，麦克风，锂电池，按键，复位按键，2.54mm间距的排针，状态指示灯等。可配合使用我司的串口助手，AT指令进行功能测试，方便客户熟悉我司的产品，缩短开发周期，提升效率。

FSC-DB008 也是专为Arduino UNO设计的即插即用子开发板，使Ardunio开发者能够以更有效的方式对Feasycom蓝牙音频模块进行评估。

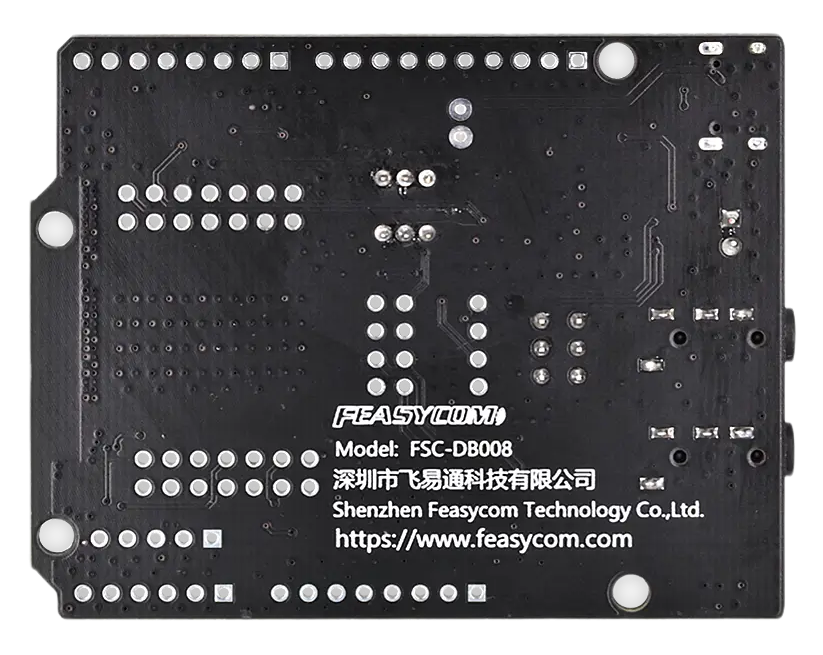

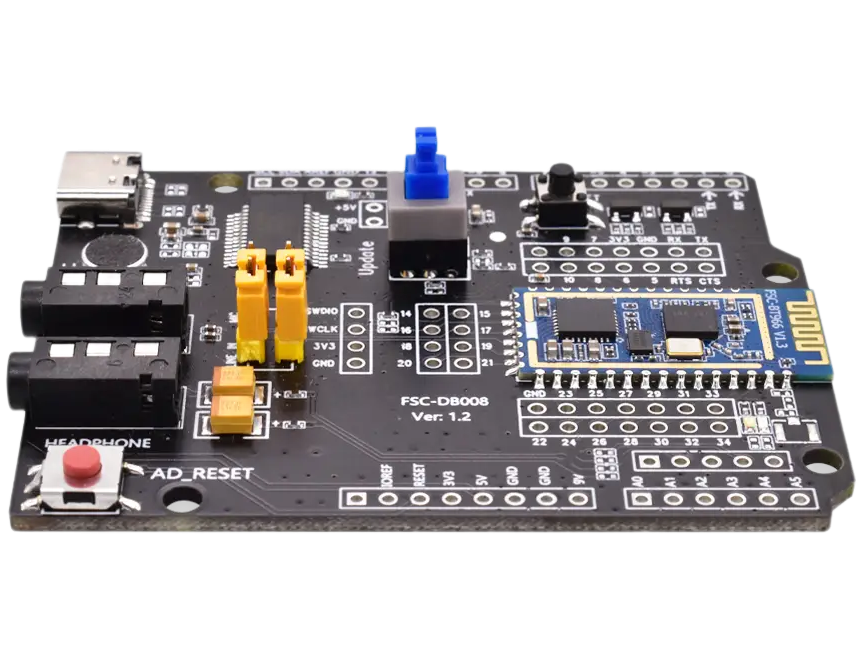

（侧面样图）	（背面样图）

2. 适用范围

适用于：

BT1036B系列、
BT936B系列、
BT966、
BT909C

等音频数传应用模块开发调试使用。

3. 功能组件

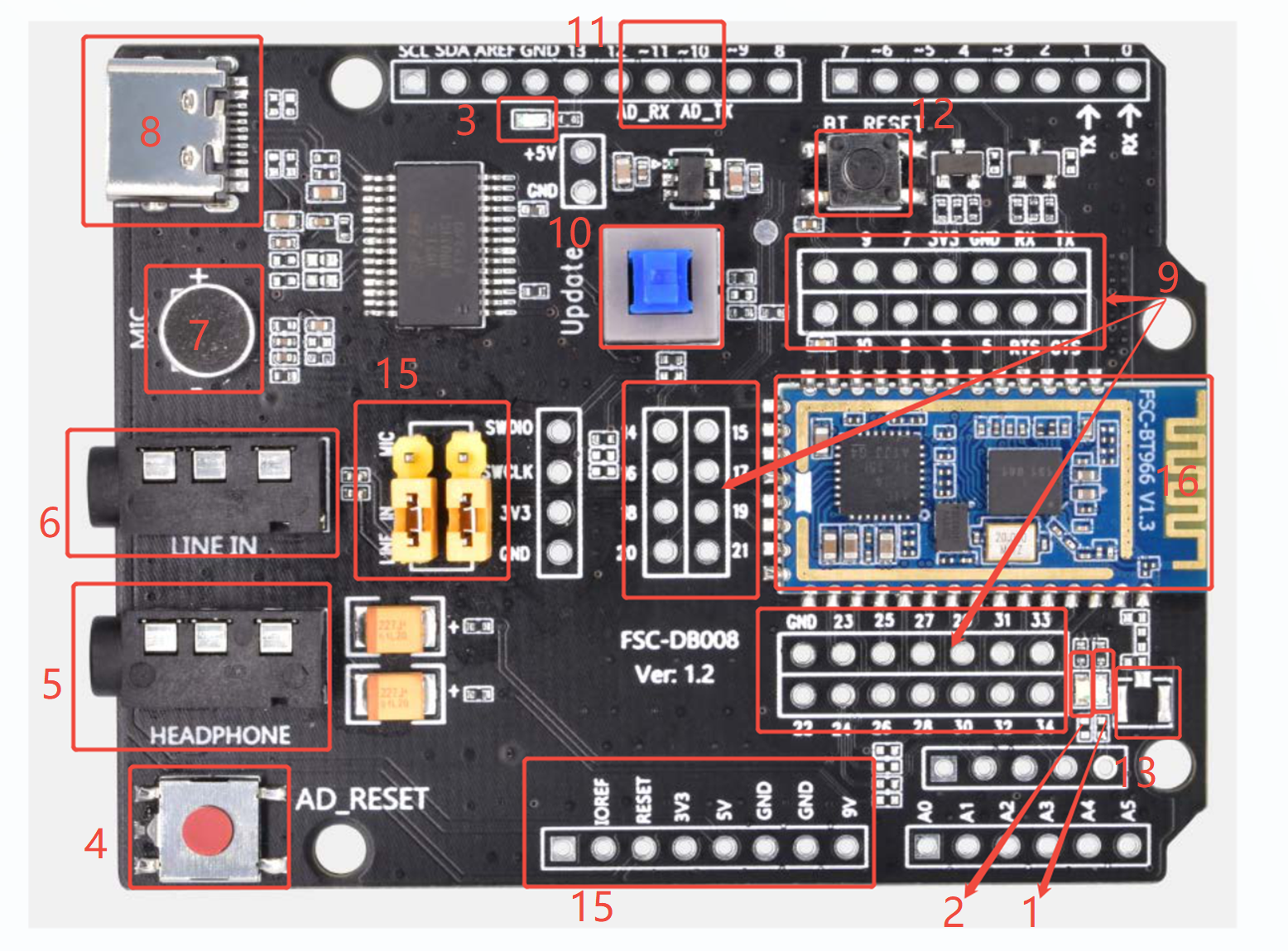

db008_862_1

序号	主要组件	基本介绍
1	指示灯（LED1）	设备连接时蓝牙状态指示灯（LED1）红灯常亮
2	指示灯（LED2）	设备未连接时蓝牙工作指令灯（LED2）蓝灯闪烁，当设备连接时它始终打开
3	指示灯（LED3）	Arduino复位LED蓝灯
4	Arduino 板复位键	Arduino复位按钮
5	Headphone	SPK_Out，标准3.5mm耳机输出接口
6	Line IN	Line_In，标准3.5mm音频输入接口
7	MIC	麦克风音频输入接口
8	Type-C	Type-C电源/兼串口数据通讯接口
9	模块引脚扩展	模块引脚扩展插针接口
10	密钥端口	下载密钥（仅限BT966使用）
11	Arduino UART-TX/RX	Arduino UART-TX/RX 扩展插针接口
12	BT Reset	蓝牙复位按键
13	RF(external)	外接天线IPEX贴片位
14	Arduino电源	Arduino电源/多功能扩展插针口
15	MIC/Line_IN select	MIC/Line_IN 选择切换
16	模块贴片位置	图示样板为BT966模块

4. 准备工作

4.1 硬件准备

1 x FSC-DB008-BT1036B ：已集成飞易通 FSC-BT1036B（可选）的 FSC-DB008 开发板
1 x USB to Type-C 公对公数据线
1 x PC（Windows / Mac）

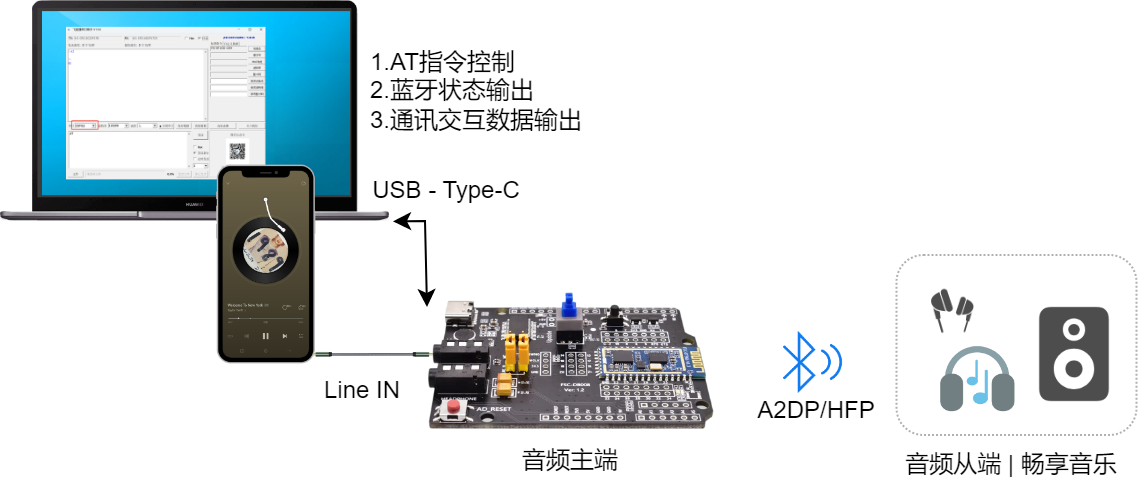

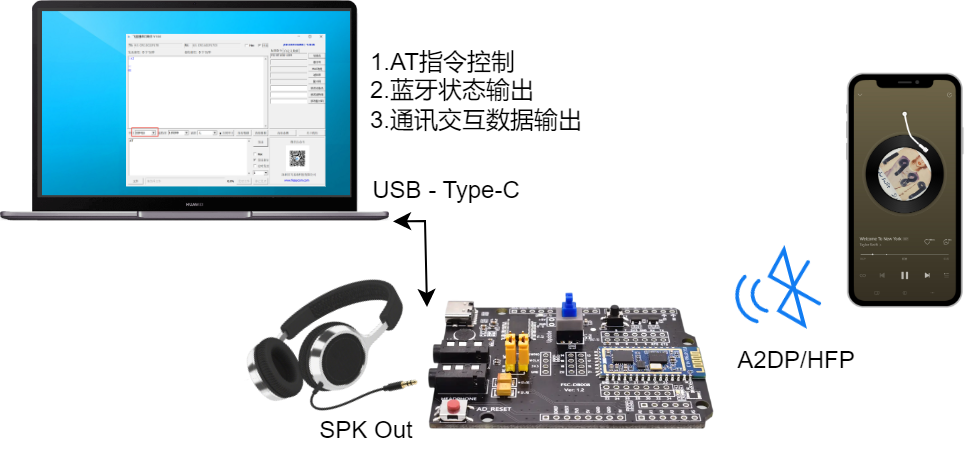

1 x 手机或音乐播放器
1 x AUX 3.5 公对公音频线（可选）
1 x 蓝牙扬声器或带有线音频输入蓝牙耳机（可选）

4.2 软件准备

串口驱动：基于Windows系统 PC 的【FT232r_Universal_Windows_Driver】串口驱动（一般情况下即插即用，特殊PC环境下无法识别需安装此驱动程序）
串口调试工具：基于Windows系统 PC 的 飞易通串口调试助手 （可通过 FSC-APP 下载和阅读使用指导）
App：可支持 Android 和 iOS 平台的移动端应用 FeasyBlue App（可通过 FSC-APP 下载和阅读使用指导）
通讯接口：UART
串口配置：115200/8/N/1（飞易通固件通用默认）

5. 硬件连接方式

5.1 电源选项

开发板可任一选用以下两种供电方式：

Type-C 供电（默认）
3V3 / GND 管脚供电

注意：

上述供电模式不可同时连接，否则可能会损坏开发板和/或电源。

5.2 硬件连接

通电前，请确认开发板完好无损，及各组件未有松动或者粘连;
开发板通过 USB to Type-C 连接线连接到PC;
通电后，开发板LED灯闪烁亮起，表示开发板模组已工作，可以开始调试。

6. 快速开始

6.1 供电连接

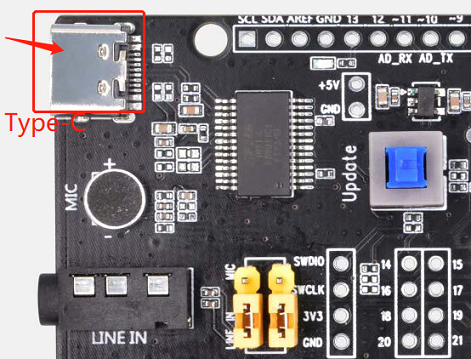

将开发板（FSC-DB008-BT1036B） Type-C 口（组件Type-C）和 PC 通过 USB to Type-C 数据线连接，指示灯（LED1）慢闪表示模组已经正常启动。

db008-typc

6.2 串口识别

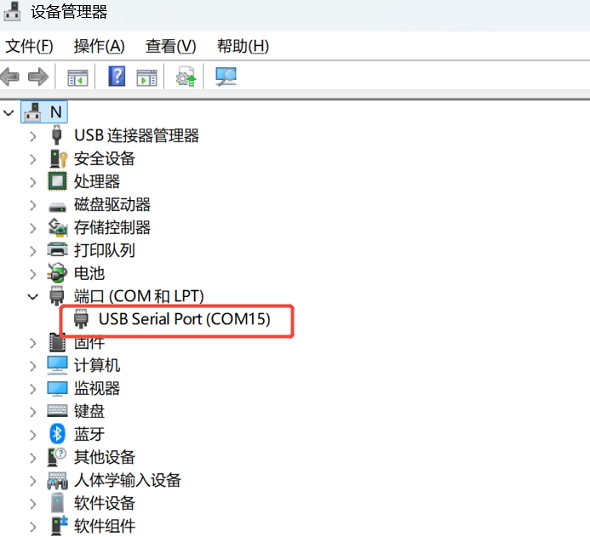

即插即用，无需其他组件控制，PC端识别到USB串口设备，并生成虚拟COMx。

db008-pc-comx

6.3 AT - 串口通信测试

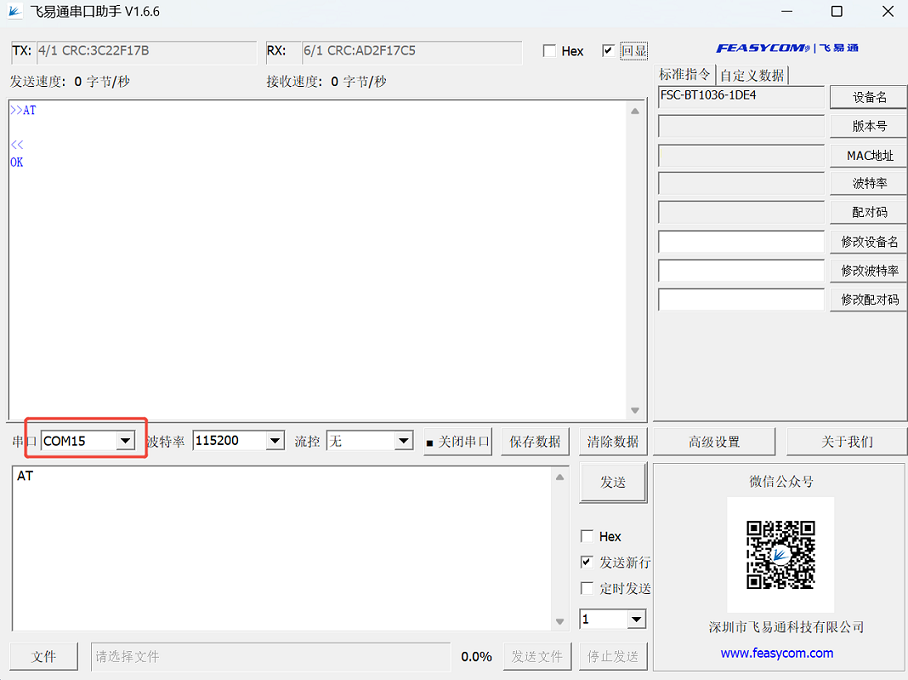

PC端打开飞易通串口助手，自动获取或手动选择对应的串口COMx，设置匹配的波特率，如115200，勾选发送新行，发送串口通讯测试指令 AT ，如响应 OK ，表示串口通讯测试成功。指令格式和示例如下图示：

Command	AT
Response	OK
Description	当上电或更改波特率时，测试主机和模块之间的UART通讯

Example:

<< AT
>> OK
