FSC-DB215 用户指南
本指南将介绍如何使用 FSC-DB215，并提供更多关于此开发板的信息。
1. 概述
FSC-DB215 是 Feasycom 推出的一款支持蓝牙5.2规范，并向下兼容蓝牙2.1、3.0等规范，支持音频流（通话、音乐）和数传通道（Classic SPP、LE GATT）同时工作的快速评估板。它集成了多种功能，包括 Type-C 接口（支持 UART/USB/电源）、音频输入输出、麦克风、功能按键、复位按键、2.54mm 排针和LED状态指示灯等。支持HFP、A2DP、AVRCP、SPP、GATT等Profile，也支持LE audio BIS、CIS等功能。
它兼容 Feasycom 的串口助手和 AT 命令进行功能测试，开发者可更快熟悉 Feasycom 的产品，缩短开发周期，提高效率。
|
|
|---|---|
（正面样图） |

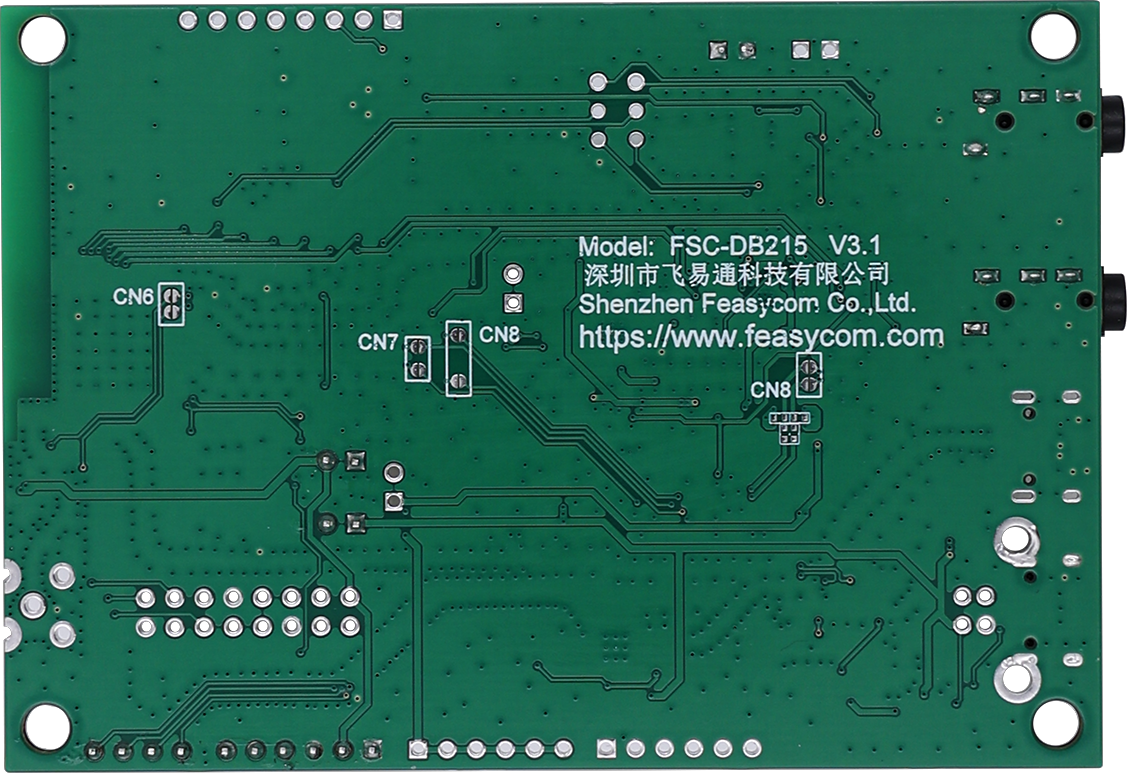

（背面样图） |
2. 特性
All-in-One Type-C 接口
通用 3.5 毫米音频插孔输入
通用 3.5 毫米音频插孔输出
内置麦克风，方便通话测试
USB 电源
按钮控制（电源开/关、播放/暂停、音量调整、轨道切换）和一键重置
2.54mm 针座，便于 Dupont 电缆连接
用于状态显示的多功能指示灯
用于 RF 信号测试的 RF 接口（可选）
内置 USB 转串行芯片
预留耳机放大器芯片，支持 16Ω/32Ω 耳机
Arduino 板预留连接槽
3. 适用范围
适用于 FSC-BT631D、FSC-BT631S、FSC-BT6038、FSC-BT1211等蓝牙音频模块开发调试使用。
4. 功能说明
4.1 组件介绍

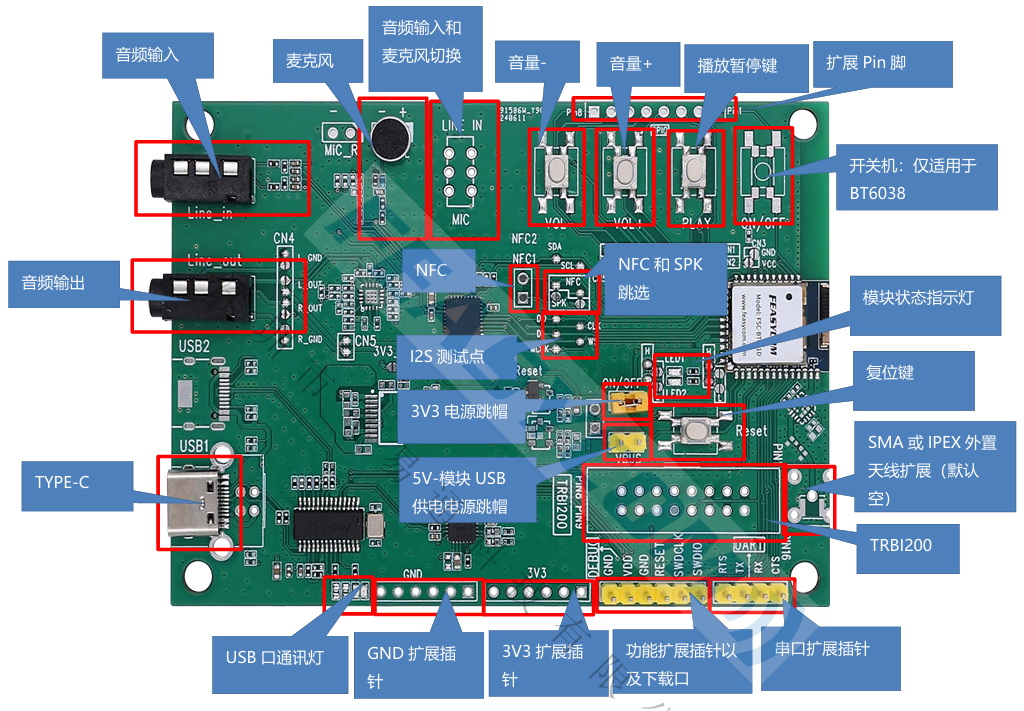

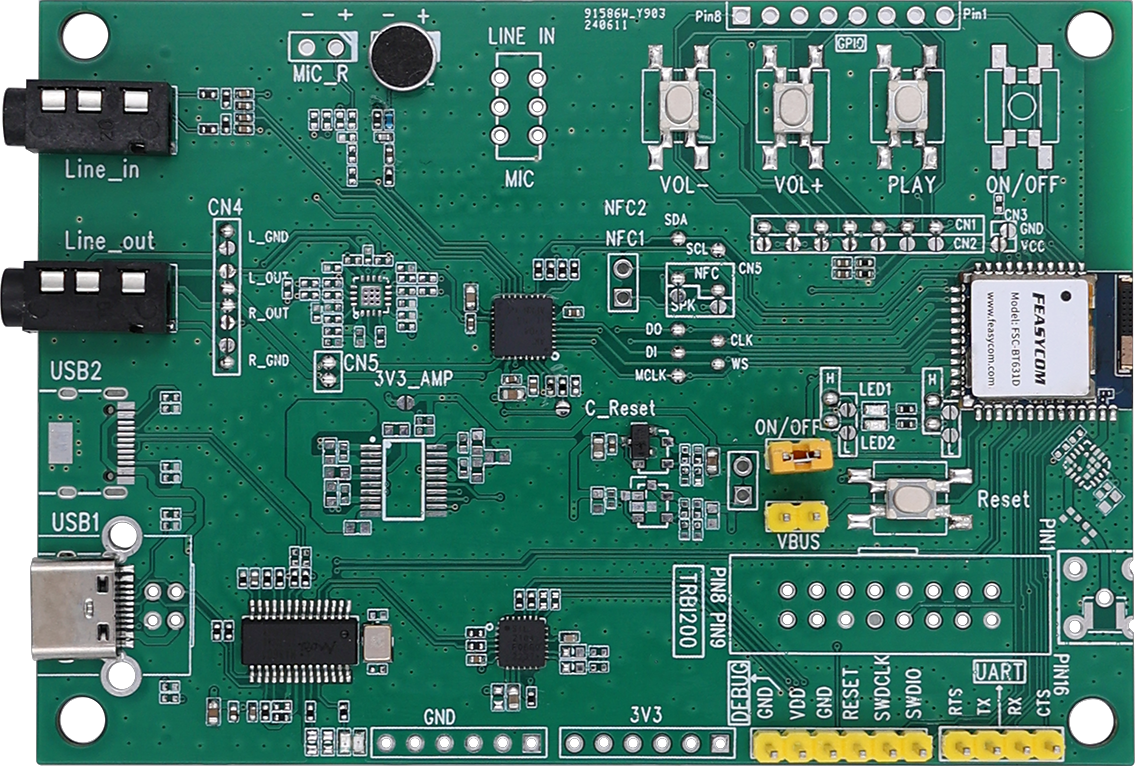

4.2 功能说明
以Type-C为原点，顺时针介绍
序号 |
主要组件 |
功能描述 |
|---|---|---|
1 |
Type-C |
给模块供电/跟模块通讯/通过模块给电池充电 |
2 |
音频输出 |
标准 3.5耳机输出，可驱动16/32欧姆喇叭，最大60mw |
3 |
音频输入 |
标准 3.5mm 音频插座 |
4 |
麦克风 |
HFP(来电去电通话时使用，默认使用L通道)以及需要麦克风的应用 |
5 |
音频输入和麦克风切换 |
音频输入和麦克风输入选择 |
6 |
音量－ |
短按音量递减 |
7 |
音量＋ |
短按音量递增 |
8 |
播放暂停键 |
音乐播放/暂停按键 |
9 |
扩展pin脚 |
PIN1~PIN8扩展插针 |
10 |
开关机键 |
长按开关机，播放音乐:短按暂停/播放，来电:短按接听，再短按挂断 |
11 |
模块状态指示灯 |
LED1：绿灯，LED2：蓝灯。不同模式下LED状态指示灯变化情况参考“LED状态说明” |
12 |
复位键 |
短按模块复位 |
13 |
SMA或IPEX外置天线扩展 |
可以跳选至外置天线 |
14 |
TRBI1200 |
TRBI200烧录器接口，默认空 |
15 |
串口扩展排针 |
控制串口引脚扩展插针 |
16 |
功能扩展排针以及下载口 |
复位，下载等扩展插针 |
17 |
3V3扩展排针 |
3V3外接扩展排针 |
18 |
GND扩展排针 |
GND外接扩展排针 |
19 |
USB 口通讯灯 |
指示 USB1-4 端口工作状态灯 |
20 |
VBUS |
模块USB输入音频信号时需跳帽连接 |
21 |
3V3电源 |
3V3电源短接使能 |
22 |
I2S 测试点 |
预留I2S测试点，外接通讯测试 |
23 |
NFC |
NFC线圈焊接位(部分模块具备NFC功能) |
24 |
NFC和SPK跳选 |
NFC和SPK输出跳选(部分模块具备SPK功能) |
5. 准备工作
5.1 硬件准备
2 x FSC-DB215-BT631D（已集成飞易通 FSC-BT631D 的 FSC-DB215 开发板，分别编号DB1、DB2）
2 x USB to Type-C 公对公数据线（ USB 转 Type-c ）
1 x PC（Windows / Mac）
1 x 手机或音乐播放器
1 x AUX 3.5 公对公音频线（可选）
1 x 蓝牙扬声器 或 带有线音频输入蓝牙扬声器（可选）
5.2 软件准备
串口驱动：基于Windows系统 PC 的 【CP210x_Universal_Windows_Driver】 串口驱动（一般情况下即插即用，特殊PC环境下无法识别需安装此驱动程序）
串口调试工具：基于Windows系统 PC 的 飞易通串口调试助手 （可通过 FSC-APP 下载和 阅读使用指导）
App：可支持 Android 和 iOS 平台的移动端应用 FeasyBlue App（可通过 FSC-APP 下载和 阅读使用指导）
通讯接口：UART
串口配置：115200/8/N/1（飞易通固件通用默认）
6. 硬件连接方式
6.1 电源选项
开发板可任一选用以下两种供电方式：
Type-C USB供电（默认）
3V3 / GND 管脚供电
注意：上述供电模式不可同时连接，否则可能会损坏开发板或电源。
6.2 硬件连接
通电前，确认各部件连接未有松动或者粘连；
将开发板通过 Type-C 接入PC；
通电后，LED灯亮起，表示开发板已供电，可以开始调试。
7. 快速开始
7.1 供电连接

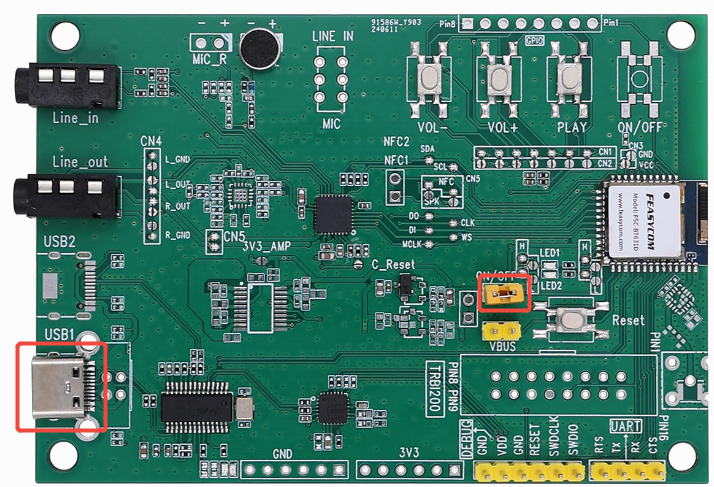

将开发板（FSC-DB215-BT631D） Type-C 口（组件USB1） 和 PC 通过 USB to Type-C 数据线连接，电源开关位置（组件ON/OFF）需短接，指示灯（LED1）慢闪表示模组已经正常启动。
7.2 开发板串口识别

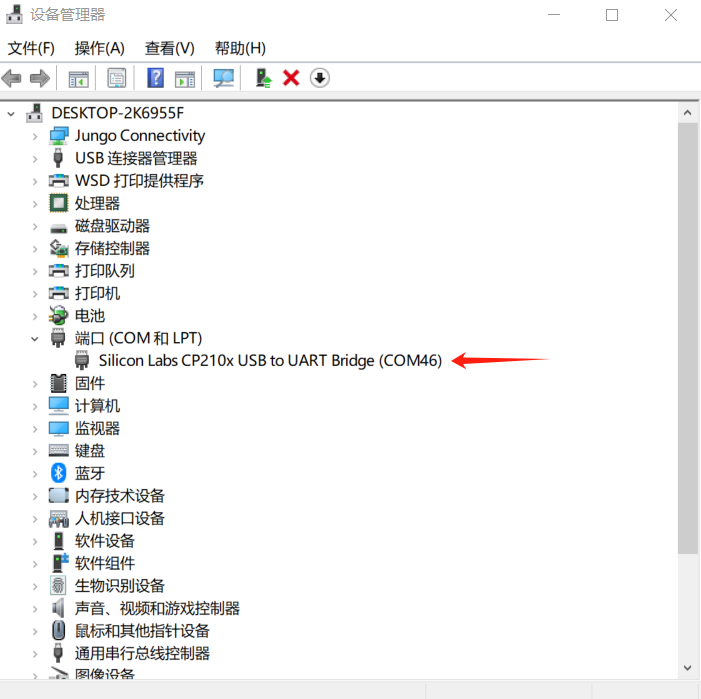

FSC-DB215 采用Type-C接口（组件USB1），通过USB To Type-c线与PC的USB接口进行连接，可即插即用，无需其他组件控制，在PC设备管理器中可查看识别到的串口，如下示例：

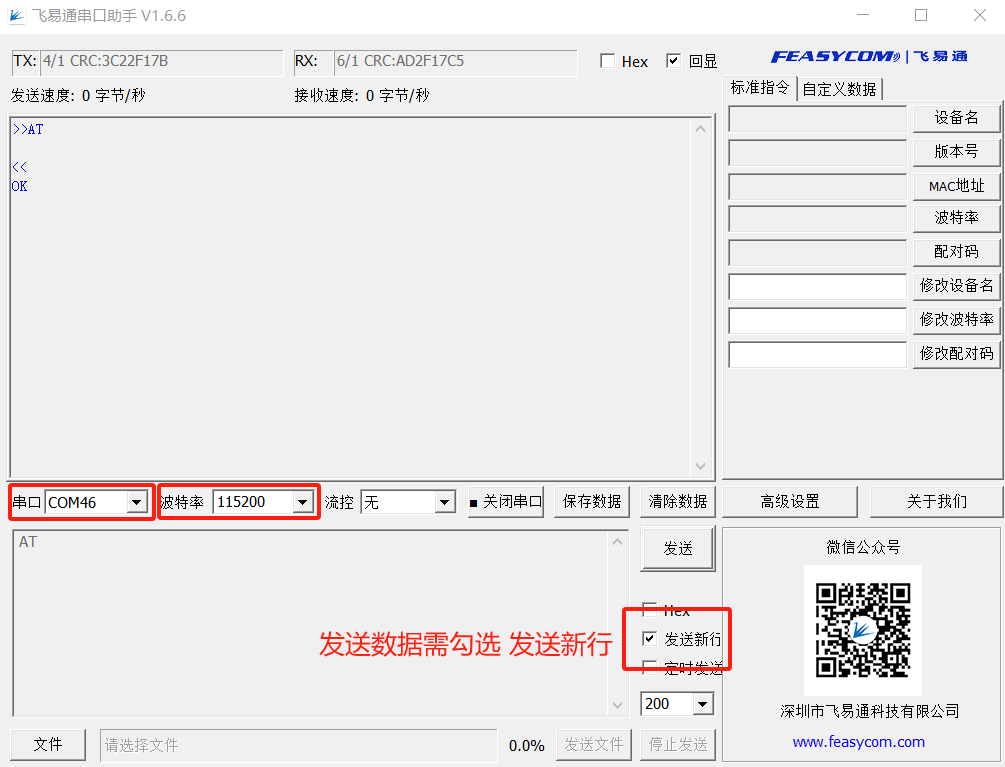

7.3 AT - 串口通信测试
Command |
AT |
|---|---|
Response |
OK |
Description |
当上电或更改波特率时，测试主机和模块之间的UART通讯 |
Example:
<< AT
>> OK
8. 典型应用开发示例
8.1 LE Audio BIS（Broadcast Isochronous Stream）应用演示

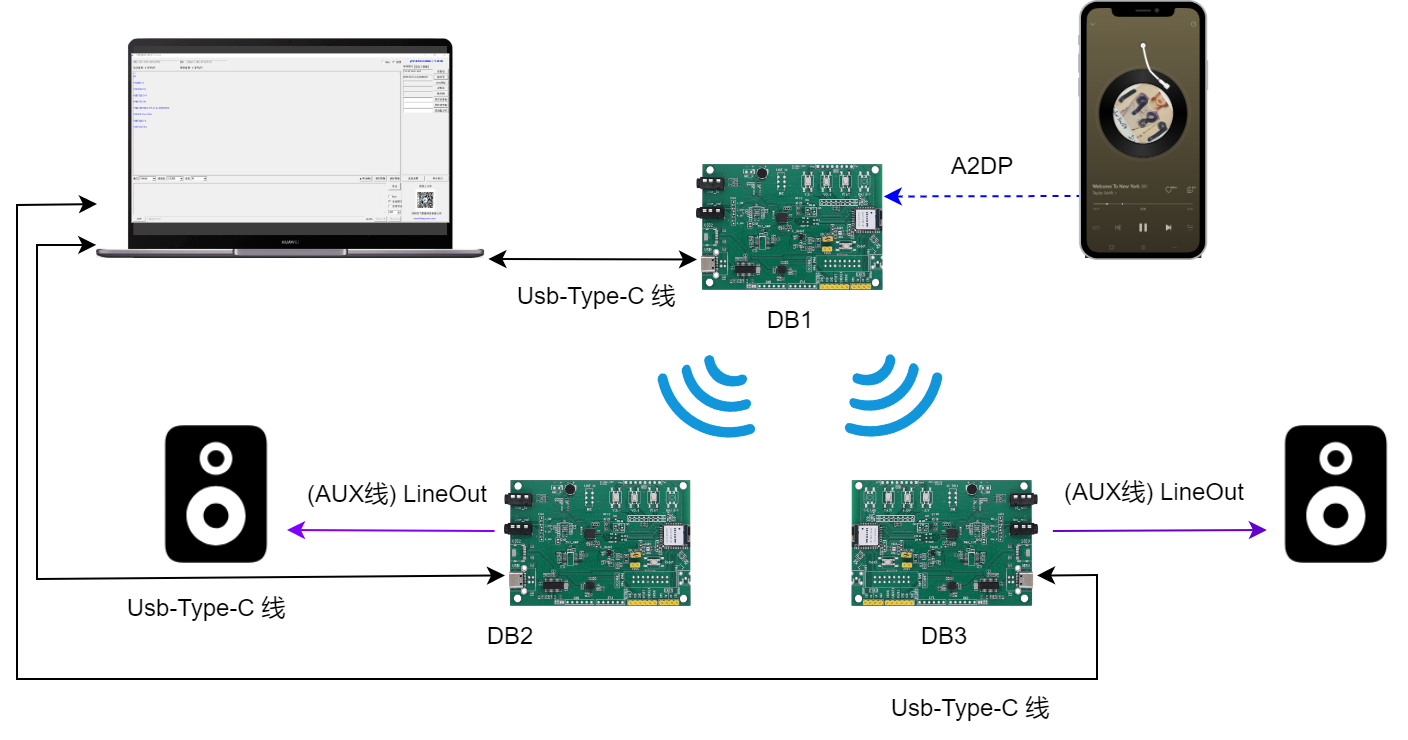

8.1.1 应用演示框图
如下图示
8.1.2 应用演示步骤
开发板 DB1(FSC-DB215-BT631D)端：通过 Type-C线 与 PC 连接，连接成功后，PC自动识别到串口设备并生成虚拟COMx；
开发板 DB1(FSC-DB215-BT631D)端：设置蓝牙模块（FSC-BT631D）的Profile，使能 HFP-HF、A2DP-Sink、BIS Gateway，具体AT指令操作与响应如下：
>>AT+PROFILE=9385 //使能HFP-HF、A2DP-Sink、BIS Gateway蓝牙Profile，配置并自动复位 << OK +BISSTAT=1 +DEVSTAT=0 +BISSTAT=5 +PWRSTAT=1 +SPPSTAT=1 +VER=BT631D,V3.0.9,20250306 //此处为演示固件版本，请以实际为准 +PROFILE=9385 +A2DPMUTED=0 +A2DPSTAT=1 +ABSVOL=0 +AVRCPSTAT=1 +HFPSTAT=1 +PBSTAT=1 +DEVSTAT=1 +DEVSTAT=3
开发板 DB1(FSC-DB215-BT631D)端：开发板支持通过AT指令配置成USB、lineIn、A2DP三种音频输入模式，这里演示A2DP音频输入模式，具体AT指令配置操作如下：
>>AT+AUXCFG=2 //使能A2DP音频输入模式 << +DEVSTAT=3 OK 注意：只有在A2DP Sink Profile被使能，参数2才有效
NOTE：FSC-BT631D 默认程序为Classic Audio Sink + LE Audio Gateway 同时支持模式，即音频流从A2DP Source（Classic Audio Source，比如手机）到A2DP Sink（Classic Audio Sink），再通过 LE Audio 广播。
开发板 DB2(FSC-DB215-BT631D)端 ：通过 Type-C线 与 PC 连接，连接成功后，PC自动识别到串口设备并生成虚拟COMx。同时使用AUX线将开发板上组件 LineOut 连接至外设音频设备（比如有线耳机、或音响）；
开发板 DB2(FSC-DB215-BT631D)端：设置对应蓝牙模块 FSC-BT631D 的 Profile，使能 BIS Headset ，具体AT指令操作与响应如下：
>>AT+PROFILE=16384 //使能 BIS Headset 蓝牙Profile << OK +BISSTAT=1 +DEVSTAT=0 +PWRSTAT=1 +VER=BT631D,V3.0.9,20250306 +PROFILE=16384 +DEVSTAT=1 +DEVSTAT=3
开发板 DB2(FSC-DB215-BT631D)端：与指定的BIS Gateway设备建立 LE audio BIS 音频链路链接，具体AT指令操作与响应如下：
>>AT+SCAN=4 //扫描附近BIS/CIS设备广播源 <<+DEVSTAT=67 OK +SCAN=0,-39,5,DE0D3000187D,FSC-BT631D-BIS-187E,885 ... ... +SCAN=E //表示扫描结束 +DEVSTAT=3 >>AT+BISCONN=FSC-BT631D-BIS-187E //通过设备BIS Gateway名称，发起与指定的设备建立LE audio BIS链接 <<+BISSTAT=2 //建立BIS链接中 OK +DEVSTAT=65 +BISSTAT=5 //已建立BIS链接，并接收BIS数据中

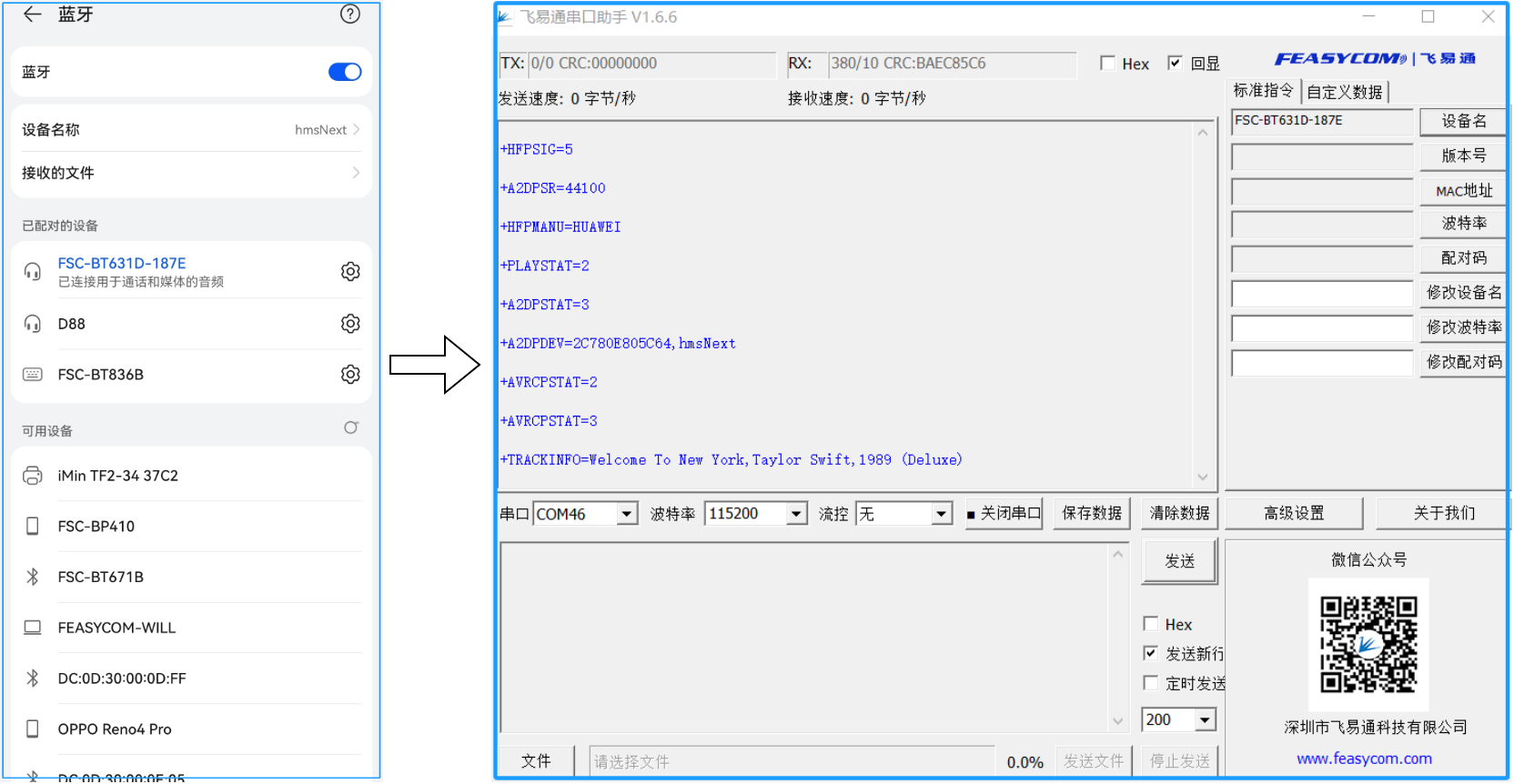

手机端：手机蓝牙扫描 开发板DB1(FSC-DB215-BT631D) 的经典蓝牙，并建立A2DP音频链接，操作图示如下：
开发板DB1(FSC-DB215-BT631D)端：手机蓝牙与开发板 A2DP 音频链路连接成功后，开发板串口响应事件如下：
<< ... ... +HFPSTAT=3 +HFPDEV=2C0000000000,hmsNext +DEVSTAT=1 +PLAYSTAT=2 +A2DPSTAT=3 //经典蓝牙A2DP已连接 +A2DPDEV=2C0000000000,hmsNext +AVRCPSTAT=2 +AVRCPSTAT=3 +TRACKINFO=Welcome To New York,Taylor Swift,1989 (Deluxe)
手机端：打开音乐播放器，并播放音乐；

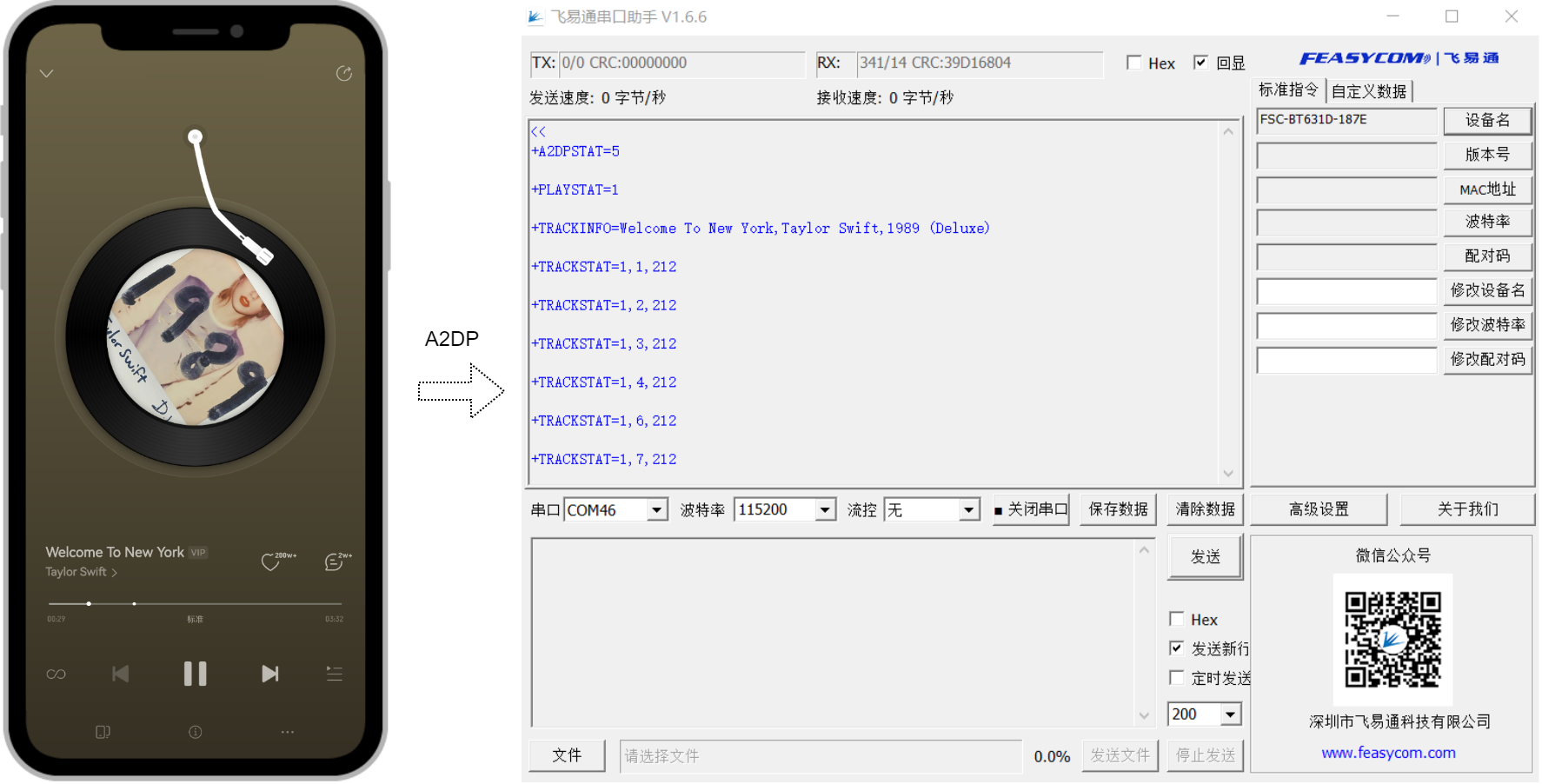

开发板DB1(FSC-DB215-BT631D)端：接收来自手机端的A2DP音频流（串口输出音频流数据），并同步发送 BIS 广播音频流，图示和串口事件如下:
<< +A2DPSTAT=5 +PLAYSTAT=1 +TRACKINFO=Welcome To New York,Taylor Swift,1989 (Deluxe) +TRACKSTAT=1,1,212 +TRACKSTAT=1,2,212 +TRACKSTAT=1,3,212 ... ...
开发板DB2(FSC-DB215-BT631D)端：接收来自DB1端（BIS Gateway）的BIS广播音频流，并同步通过开发板组件LineOut，输出音频流给到外设音频设备，即外设音频设备可同步播放来自手机端的音频流。
扩展更多设备接收BIS广播音频：当前开发板可支持 无限数量 BIS广播音频接收设备（BIS headset），比如DB3，重复执行步骤4、步骤5、步骤6配置即可
