FSC-DB218 用户指南

本指南将介绍如何使用 FSC-DB218，并提供更多关于此开发板的信息。

1. 概述

飞易通 FSC-DB218 开发板集合了Type-C（含UART/USB/供电），音频输入输出，麦克风，锂电池，按键，复位按键，状态指示灯等；

兼容 Feasycom 的串口助手和 AT 命令进行功能测试，开发者可更快熟悉Feasycom的产品，缩短开发周期，提高效率。

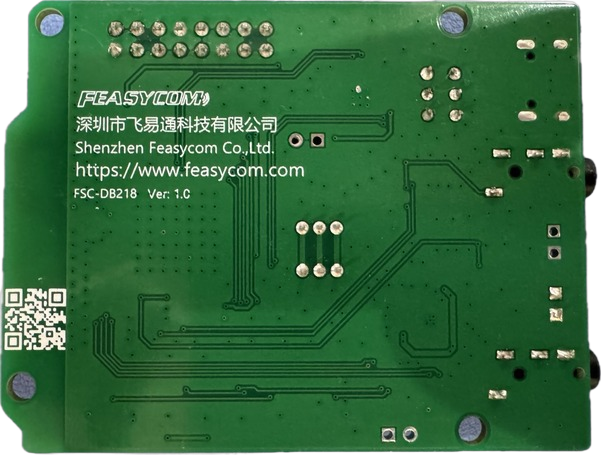

（正面样图）	（背面样图）

2. 适用范围

适用于：

FSC-BT1046

飞易通小尺寸封装蓝牙数传+音频模块应用开发调试。

3. 功能组件

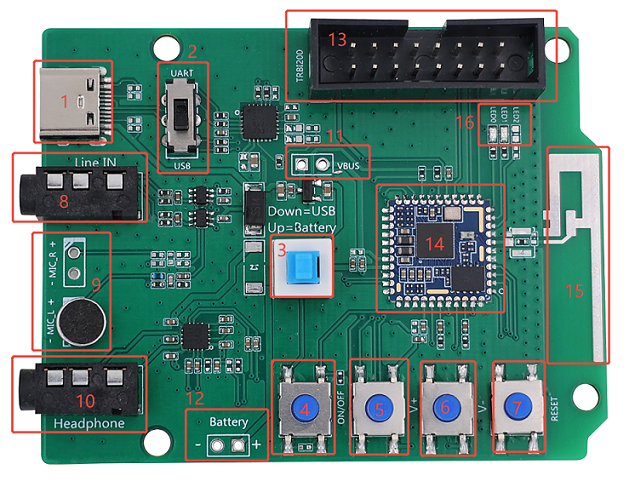

db218-bt1046-function

序号	主要组件	基本介绍
1*	Type-C 接口	给模块供电；与模块通讯交互；通过模块给电池充电
2	USB/UART通讯选择器	双模通信接口选择器（UART/USB）； UART模式：USB供电 & UART串口通讯； USB模式：USB供电 & USB接口通讯；注意：并非所有的模块都有USB功能
3*	电源选择按键	短路(Down)：由Type-C给模块供电；断开(Up)：由电池给模块供电，或在Type-C有输入电压且 “电池充电/模块升级排针(组件11)” 短路下给电池充电
4	ON/OFF 按键	模块开关机控制键，长按3s开/关机，（注：并非所有模块程序都需要）；（复用）A2DP播放音乐：短按暂停/播放；（复用）HFP来电：短按接听，再短按挂断
5	V+ 按键	音量＋，短按音量递增；（复用）A2DP音乐播放中，长按切换下一曲
6	V- 按键	音量 -，短按音量递减；（复用）A2DP音频播放中，长按切换上一曲
7	Reset 按键	模块复位键，短按模块复位
8	MIC	麦克风音频输入； HFP协议通讯中，来电去电通话时使用，默认使用L通道；以及需要麦克风的应用
9	Line IN 接口	音频模拟输入，标准3.5mm音频插座
10	Headphone 接口	音频模拟输出(SPK out)，标准3.5mm耳机输出，可驱动16/32欧姆喇叭，最大60mW
11*	VBUS	电池充电/模块升级，短路状态下给电池充电，模块升级/定频(默认短接)
12	Battery	锂电池接口； 3.7V~4.2V：不能超过该电压，否则损坏模块
13	TRBI200	TRBI200 烧录器接口，默认为空
14	模块贴片区	图示样例FSC-BT1046蓝牙数传音频模块
15	天线	板载模组外接天线
15	LED	LED0快闪为配对，长亮是已连接； LED1长亮，SPP/BLE连接成功； (通用程序支持)3V3扩展排针

4. 准备工作

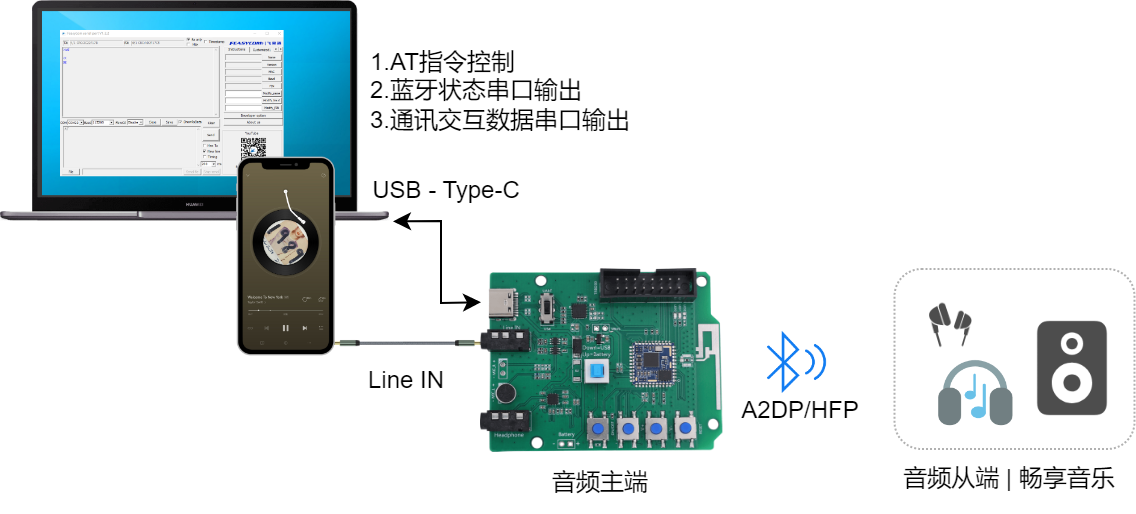

4.1 硬件准备

1 x FSC-DB218-BT1046开发板硬件：已集成飞易通 FSC-BT1046 蓝牙音频数传模块（可选）的 FSC-DB218 开发板
1 x USB to Type-C 数据线
1 x PC（Windows / Mac）
1 x 手机或音乐播放器
1 x AUX 3.5 公对公音频线（可选）
1 x 蓝牙扬声器或带有线音频输入蓝牙扬声器（可选）

4.2 软件准备

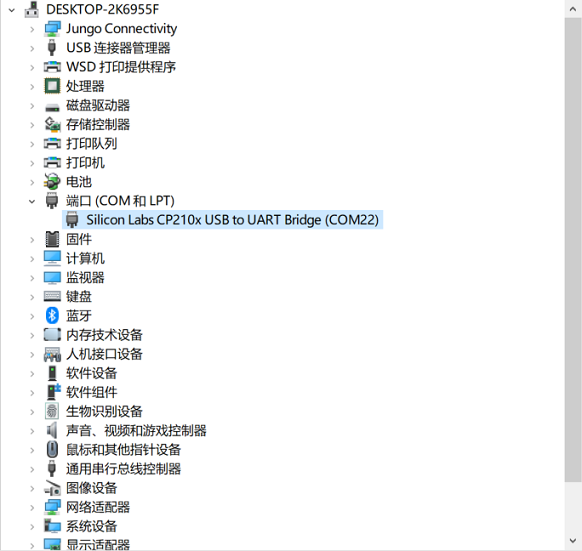

串口驱动：基于Windows系统 PC 的 CP210x_Universal_Driver.zip 串口驱动（一般情况下即插即用，特殊PC环境下无法识别需安装此驱动程序）

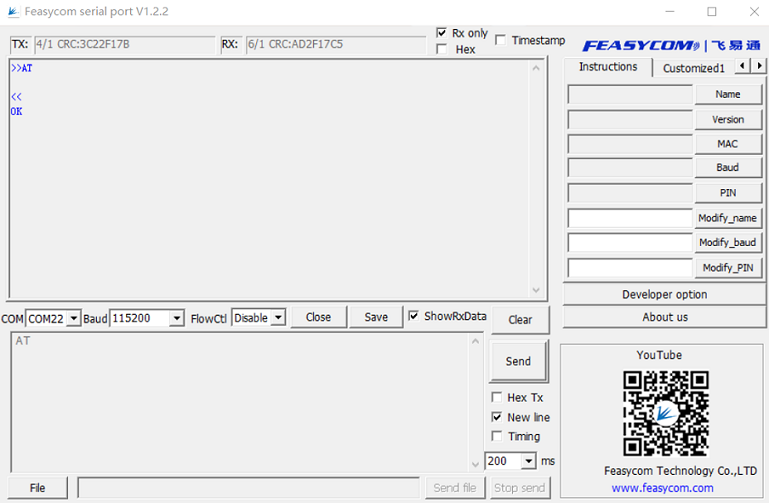

串口调试工具：飞易通串口调试助手（可通过 FSC-APP 下载和阅读使用指导）
App：FeasyBlue （可通过 FSC-APP 下载和阅读使用指导）
通讯接口：UART
串口配置：115200/8/N/1 （飞易通蓝牙模块通用程序默认）

5. 硬件连接方式

5.1 电源选项

开发板可任一选用以下三种供电方式：

Type-C 供电（默认）
3V3 / GND 管脚供电

注意：

上述供电模式不可同时连接，否则可能会损坏开发板和/或电源。

5.2 硬件连接

通电前，请确认开发板完好无损，及各组件未有松动或者粘连；
将开发板通过 USB to Type-C线与 PC 进行连接；
USB/UART通讯选择器（组件2）选择通讯模式，如需USB供电&UART串口通讯，请选择UART模式，如需USB供电&USB端口通讯，请选择USB模式；
电源选择按键（组件3）向下，切换到USB供电模式；
通电后，LED灯亮起慢闪，表示开发板已供电，可以开始调试。

6. 快速开始

6.1 硬件接入与启动

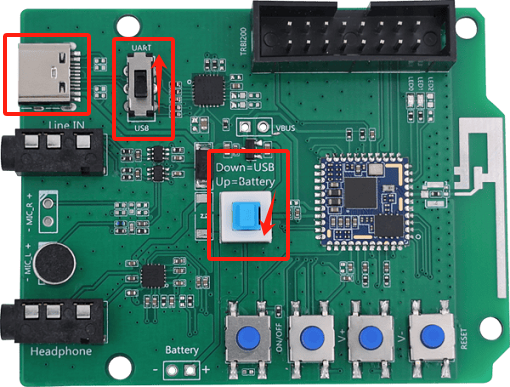

将开发板（FSC-DB218-BT1046） Type-C 口（组件1）和 PC 通过 USB to Type-C 数据线连接，USB/UART通讯选择器（组件2）切到UART模式，电源选择按键（组件3）向下通路切换到USB供电模式，指示灯LED亮起慢闪表示蓝牙模块 FSC-BT1046 已启动成功。如下样板图示：

db218-bt1046
