FSC-DB105 开发板用户指南

本指南将介绍如何使用 FSC-DB105，并提供更多关于此开发板的信息。

1. 概述

FSC-DB105 是专为飞易通蓝牙双模（BLE&SPP）+Wi-Fi 组合 SOC 模块数传应用设计的快速评估板。借助该评估板，客户可轻松高效地为其项目运行测试。配合用户指南，客户可通过 AT 指令对默认固件中内置的所有功能进行测试。

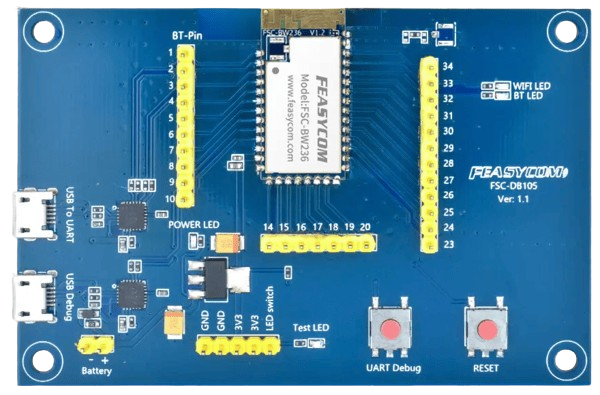

FSC-DB105 For FSC-BW236 样图

2. 适用范围

适用于：

FSC-BW236
FSC-BW246
FSC-BW256B

等飞易通蓝牙双模+Wi-Fi组合SOC模块进行应用开发调试。

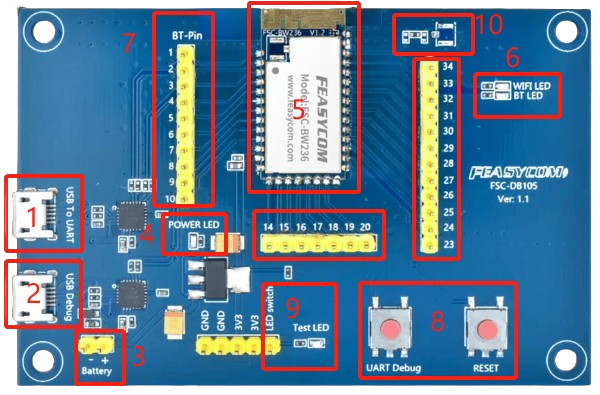

3. 功能组件

DB105-BW236

按标序依次介绍

序号	组件	描述
1	USB To UART	USB转UART（Micro-B USB）：USB供电接口，数据通讯交付接口，通过此接口给模块发送 AT 指令及收发数据
2	USB Debug	USB转UART（Micro-B USB）：调试日志数据输出接口
3	Battery	电池供电接口（可选，默认断开）
4	POWER LED	上电后常亮（红灯），表示供电正常
5	模块贴片区域	图示样例贴片飞易通 FSC-BW236 模块
6	WiFi LED BT LED	WiFi LED：Wi-Fi工作状态指示灯，路由器连接常亮，未连接不亮灯； BT LED：蓝牙工作状态指示灯，蓝牙连接常亮，未连接不亮灯
7	BT-Pin	模块引脚扩展外接接口，数字对应模块引脚编号
8	RESET控制按键 UART Debug 控制按键	1.固件烧录模式控制按键：先按住UART Debug按键不放，然后按一次RESET按键松开，再把UART Debug按键松开，就会进入固件烧录模式； 2. 模块复位控制按键（RESET）：单独按RESET，控制使能模块复位
9	Test LED	测试LED灯，LED switch接高电平灯亮
10	外接天线IPEX	（预留）外接天线Π形电路和IPEX区域

4. 准备工作

4.1 硬件准备

1 x FSC-DB105-BW236开发板硬件：已集成飞易通 FSC-BW236 蓝牙Wi-Fi数传模块（可选）的 FSC-DB105 开发板
1 x USB to Micro-B 连接数据线
1 x PC（Windows / Mac）
1 x 手机（Android / iOS）

4.2 软件准备

串口驱动：基于Windows系统 PC 的 CP210x_Universal_Driver.zip 串口驱动（一般情况下即插即用，特殊PC环境下无法识别需安装此驱动程序）
串口调试工具：飞易通串口调试助手（可通过 FSC-APP 下载和阅读使用指导）
App：FeasyBlue，飞易通自主开发的一款经典蓝牙SPP和低功耗蓝牙BLE功能调试工具，可通过 FSC-APP 快捷下载和阅读使用指导
APP：FeasyWiFi，飞易通自主开发的一款方便现场工作人员/开发者快捷网络信息配置工具，可通过 FSC-APP 快捷下载和阅读使用指导
通讯接口：UART
串口配置：115200/8/N/1 （Feasycom模块通用程序一般默认）

5. 硬件连接方式

5.1 电源选项

开发板可任一选用以下三种供电方式：

Micro-B USB 供电（默认）
3V3 / GND 管脚供电

注意：

上述供电模式不可同时连接，否则可能会损坏开发板和/或电源。

5.2 硬件连接

通电前，请确认开发板完好无损，及各组件未有松动或者粘连；
将开发板通过 USB to Micro-B 连接数据线与 PC 进行连接；
通电后，LED灯亮起常亮，表示开发板已供电正常，可以开始调试。

6. 快速开始

6.1 硬件接入与启动

将开发板FSC-DB105-BW236 USB To UART 口（组件1）和 PC 通过 USB to Micro-B 连接数据线连接，指示灯LED亮起常亮，表示模块 FSC-BW236 已启动成功。如下样板图示：

DB105-BW236

6.2 开发板串口识别

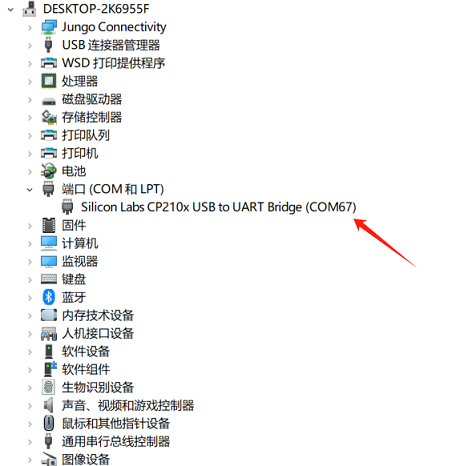

开发板FSC-DB105-BW236 硬件接入和启动成功后，可即插即用，PC端识别到USB串口设备，并生成虚拟COMx。如下示例：

DB105-BW236

6.3 AT - 串口通信测试

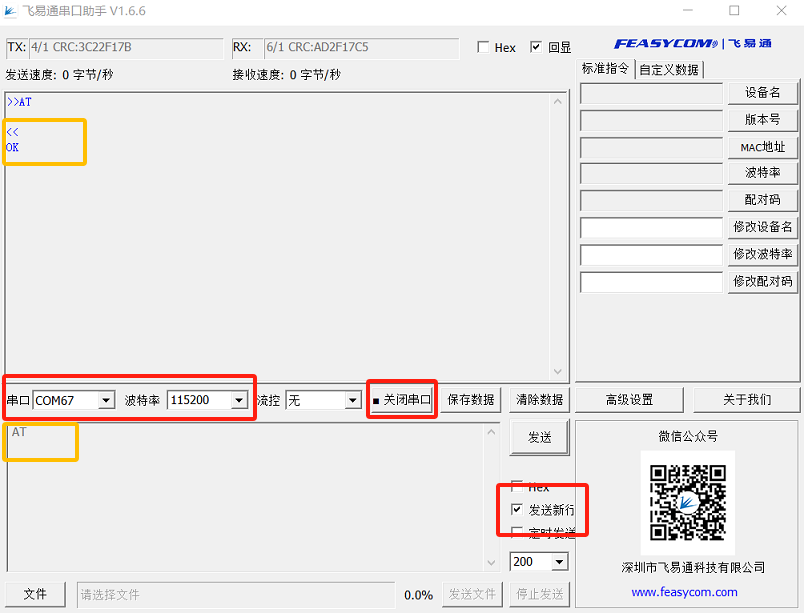

PC端打开飞易通串口助手，自动获取或手动选择对应的串口COMx，设置匹配的波特率，如115200，勾选发送新行，发送串口通讯测试指令 AT ，如响应 OK ，表示串口通讯测试成功。指令格式和示例如下图示：

Command	AT
Response	OK
Description	当上电或更改波特率时，测试主机和模块之间的UART通讯

Example:

<< AT
>> OK

DB105-BW236

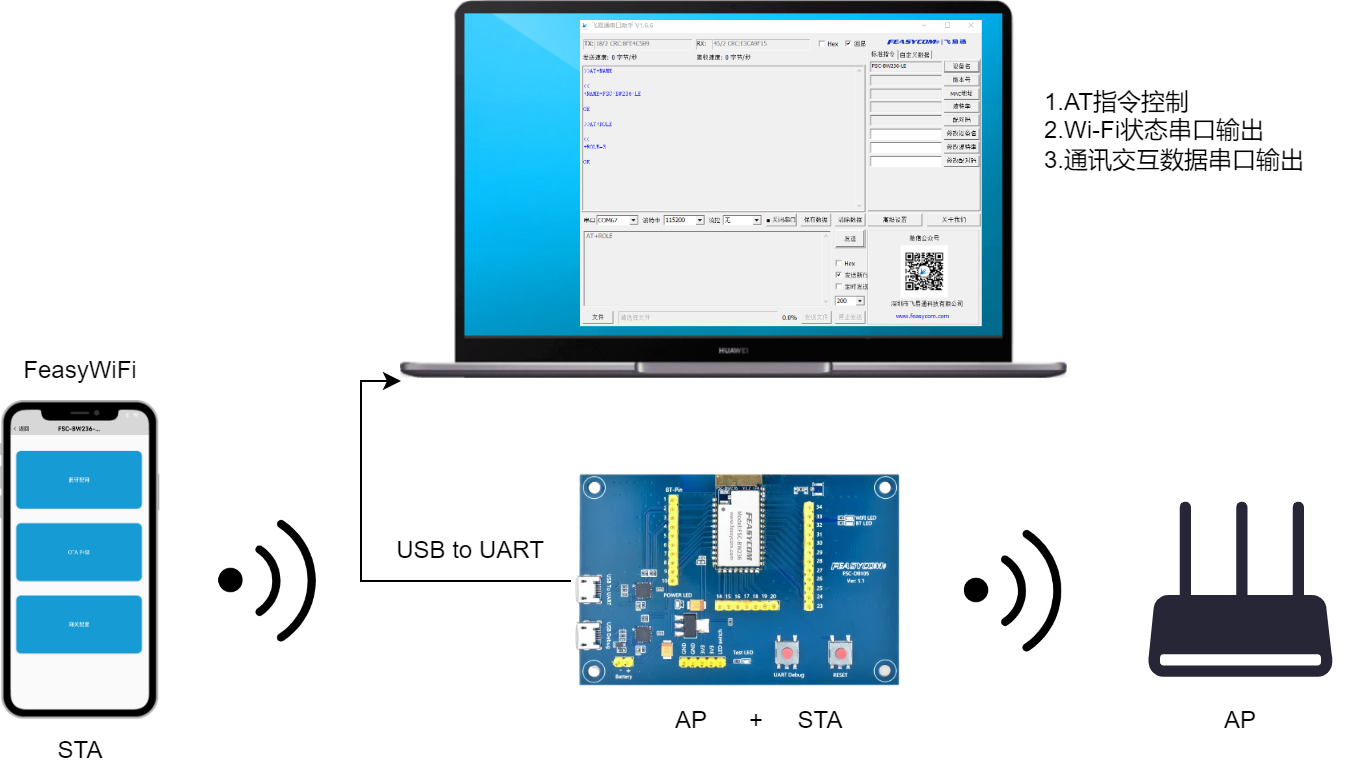

4. 典型应用示例

4.1 蓝牙数传应用示例

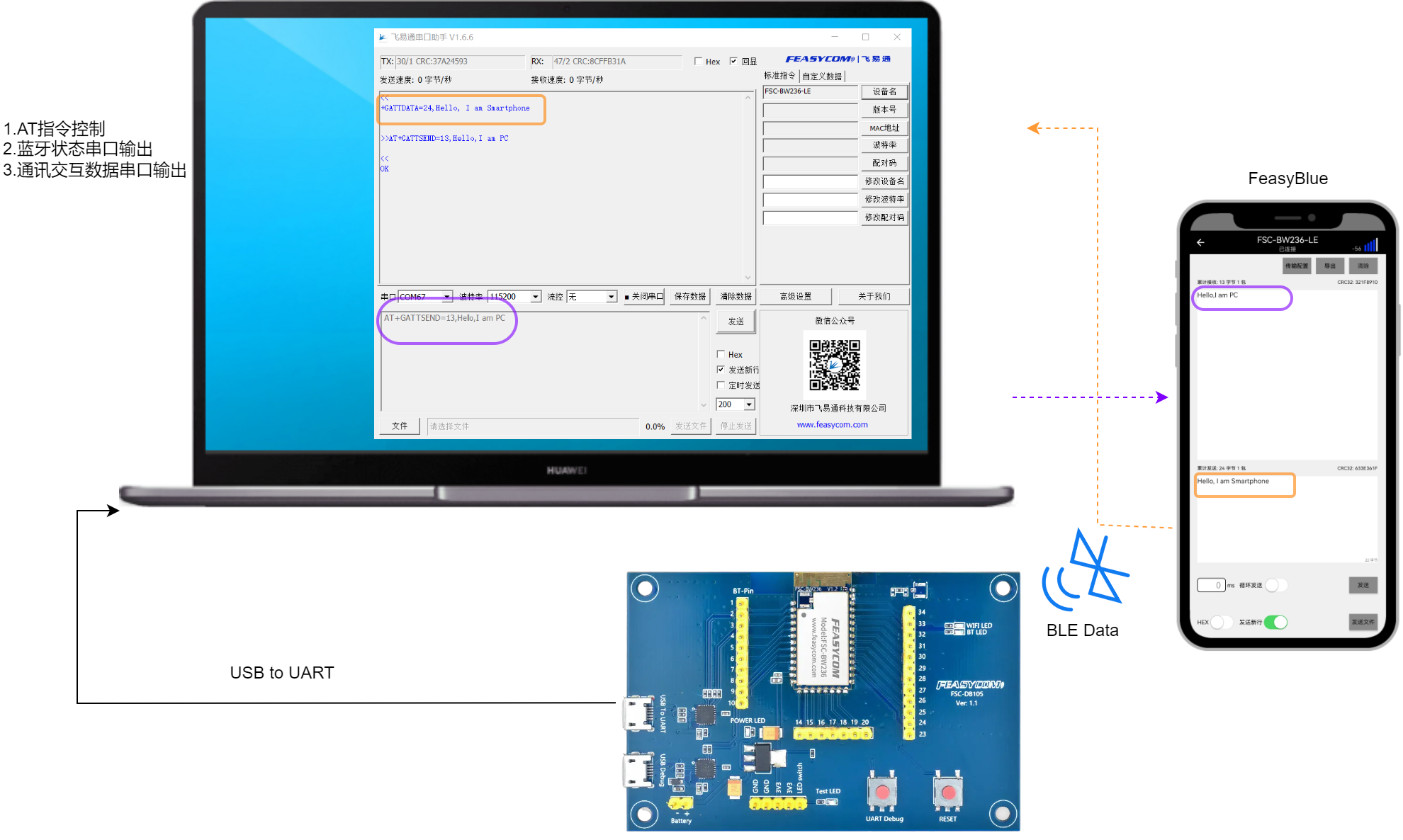

4.1.1 BLE数传应用框图

注：
FSC-BW236 只支持蓝牙BLE数传，不支持蓝牙SPP数传；
FSC-BW246和FSC-BW256B 可支持蓝牙BLE、SPP数传，下面应用框图同样适用搭配FeasyBlue进行蓝牙BLE、SPP数传调试；
