FSC-DB225 用户指南

[版本: 1.0] [English]

本指南将介绍如何使用 FSC-DB225 开发板，并提供更多关于此开发板的信息。

概述

FSC-DB225 是 Feasycom 推出的一款快速评估板，专为适配特定的飞易通蓝牙模块而设计。该评估板支持符合蓝牙5.2标准（向后兼容蓝牙2.1及低功耗蓝牙BLE）的模块，可通过经典SPP与LE GATT实现数据传输。

它集成了多种功能，包括 Type-C 接口（支持 UART/USB/电源）、音频输入输出、麦克风、功能按键、复位按键、2.54mm 排针和LED状态指示灯等。

它兼容 Feasycom 的串口助手和 AT 命令进行功能测试，开发者可更快熟悉 Feasycom 的产品，缩短开发周期，提高效率。

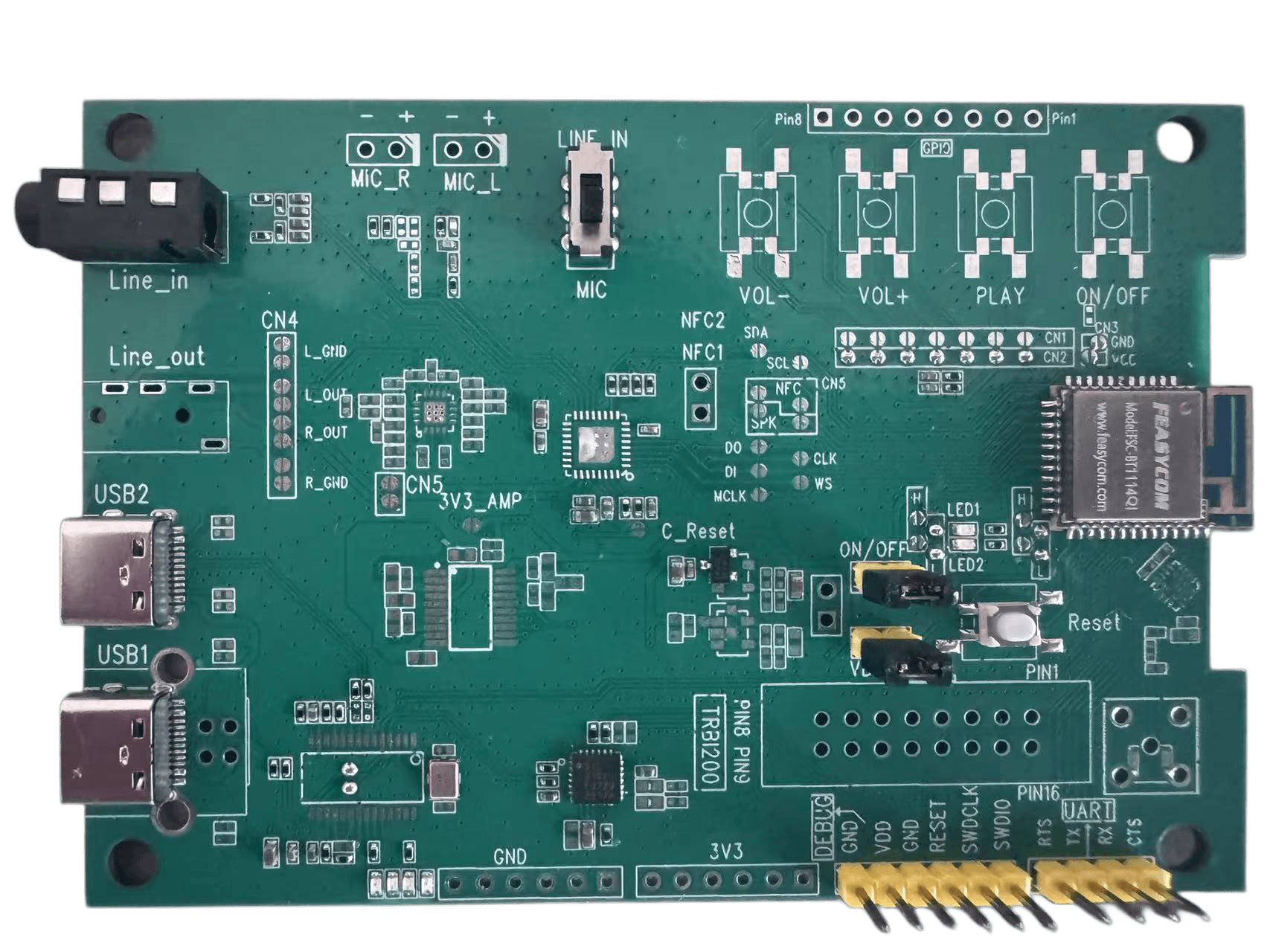

基于 FSC-BT1114QI 的 FSC-DB225 正面样图

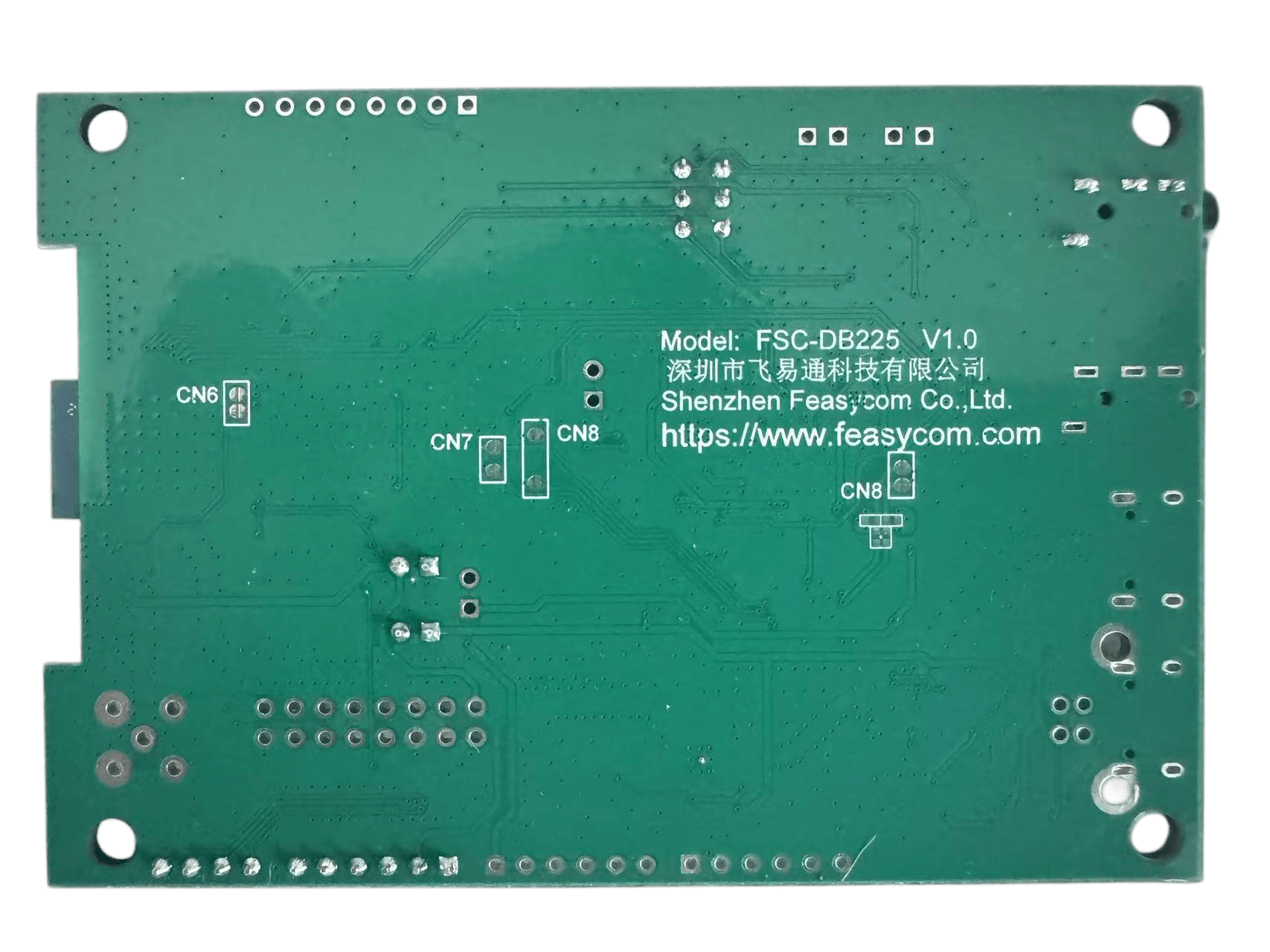

基于 FSC-BT1114QI 的 FSC-DB225 背面样图

适用范围

适用于:

  • FSC-BT1114QI

    …

等蓝牙音频模块开发调试使用。

功能说明

组件介绍

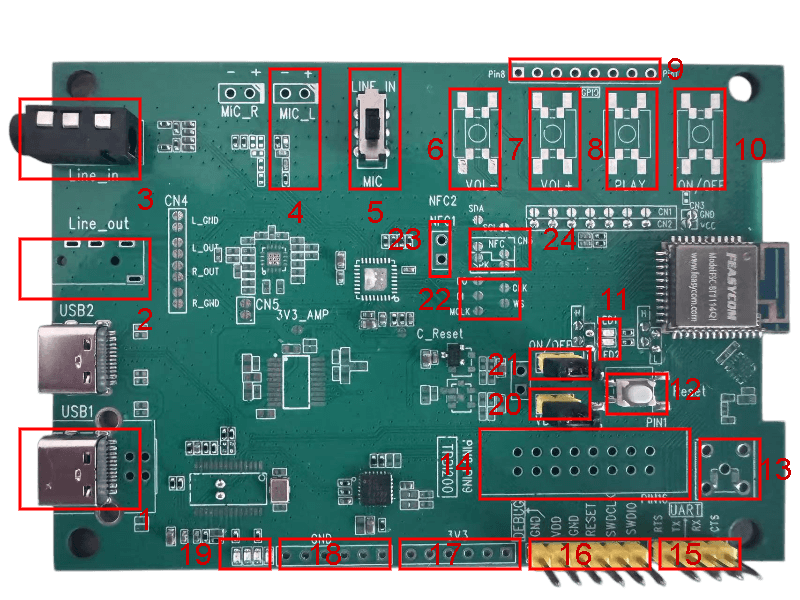

DB225_GN

功能说明

序号

主要组件

功能描述

1

Type-C

给模块供电/跟模块通讯/通过模块给电池充电

2

音频输出

标准 3.5耳机输出，可驱动16/32欧姆喇叭，最大60mw

3

音频输入

标准 3.5mm 音频插座

4

麦克风

HFP(来电去电通话时使用，默认使用L通道)以及需要麦克风的应用

5

音频输入和麦克风切换

音频输入和麦克风输入选择

6

音量－

短按音量递减

7

音量＋

短按音量递增

8

播放暂停键

音乐播放/暂停按键

9

扩展pin脚

PIN1~PIN8扩展插针

10

开关机键

长按开关机，播放音乐:短按暂停/播放，来电:短按接听，再短按挂断

11

模块状态指示灯

LED1：绿灯，LED2：蓝灯。不同模式下LED状态指示灯变化情况参考”LED状态说明”

12

复位键

短按模块复位

13

SMA或IPEX外置天线扩展

可以跳选至外置天线

14

TRBI1200

TRBI200烧录器接口，默认空

15

串口扩展排针

控制串口引脚扩展插针

16

功能扩展排针以及下载口

复位，下载等扩展插针

17

3V3扩展排针

3V3外接扩展排针

18

GND扩展排针

GND外接扩展排针

19

USB 口通讯灯

指示 USB1-4 端口工作状态灯

20

VBUS

模块USB输入音频信号时需跳帽连接

21

3V3电源

3V3电源短接使能

22

I2S 测试点

预留I2S测试点，外接通讯测试

23

NFC

NFC线圈焊接位(部分模块具备NFC功能)

24

NFC和SPK跳选

NFC和SPK输出跳选(部分模块具备SPK功能)

准备工作

硬件准备

  • 1 x FSC-DB225-BT1114QI

  • 1 x FSC-DB215-BT631D 或者其他BIS sink设备

  • 2 x USB to Type-C 公对公数据线（ USB 转 Type-c ）

  • 1 x PC（Windows / Mac）

  • 1 x 手机或音乐播放器

  • 1 x AUX 3.5 公对公音频线（可选）

  • 1 x 蓝牙扬声器 或 带有线音频输入蓝牙扬声器（可选）

软件准备

  • 串口驱动：基于Windows系统 PC 的 【CP210x_Universal_Windows_Driver】 串口驱动（一般情况下即插即用，特殊PC环境下无法识别需安装此驱动程序）

  • 串口调试工具：基于Windows系统 PC 的 飞易通串口调试助手 （可通过 FSC-APP 下载和阅读使用指导）

  • App：可支持 Android 和 iOS 平台的移动端应用 FeasyBlue App（可通过 FSC-APP 下载和阅读使用指导）

  • 通讯接口：UART

  • 串口配置：115200/8/N/1（飞易通固件通用默认）

硬件连接方式

电源选项

开发板可任一选用以下两种供电方式：

  • Type-C USB供电（默认）

  • 3V3 / GND 管脚供电

注意：上述供电模式不可同时连接，否则可能会损坏开发板或电源。

硬件连接

  • 通电前，确认各部件连接未有松动或者粘连；

  • 将开发板通过 Type-C 接入PC；

  • 通电后，开发板上的LED灯闪烁，表示模块已正常工作，可以开始调试。

快速开始

供电连接

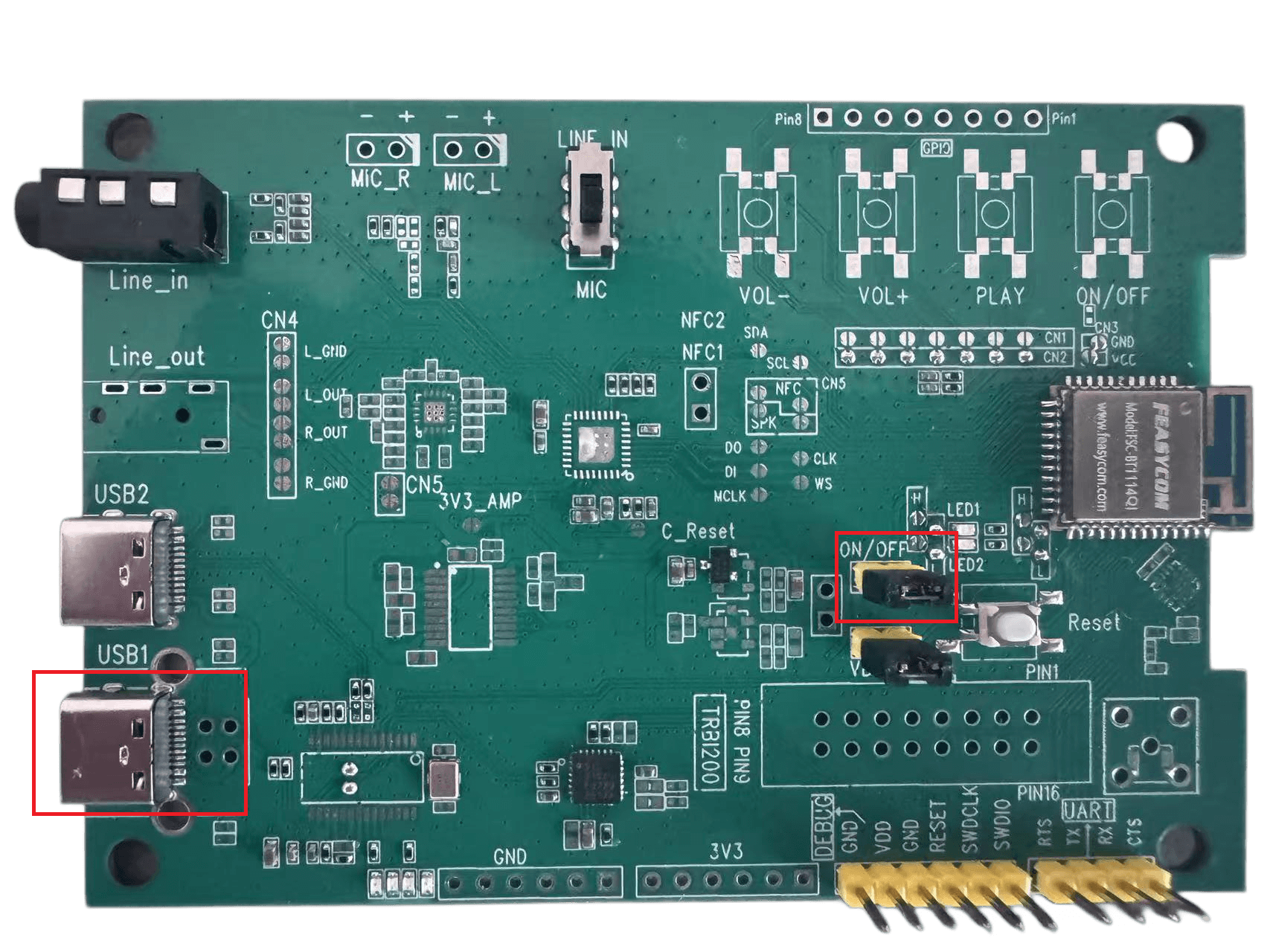

将开发板（FSC-DB225-BT1114QI）通过 USB to Type-C 数据线连接到 PC 的 Type-C 端口（组件 USB1）。将电源开关（组件 ON/OFF）置于短接位置，当 LED1 慢闪时，表示模块已正常启动。

image-20250506193714570

开发板串口识别

该设备支持即插即用（无需额外的组件控制）。PC 将识别 USB 串口设备并生成虚拟 COMx 端口。

image-20250513150050921

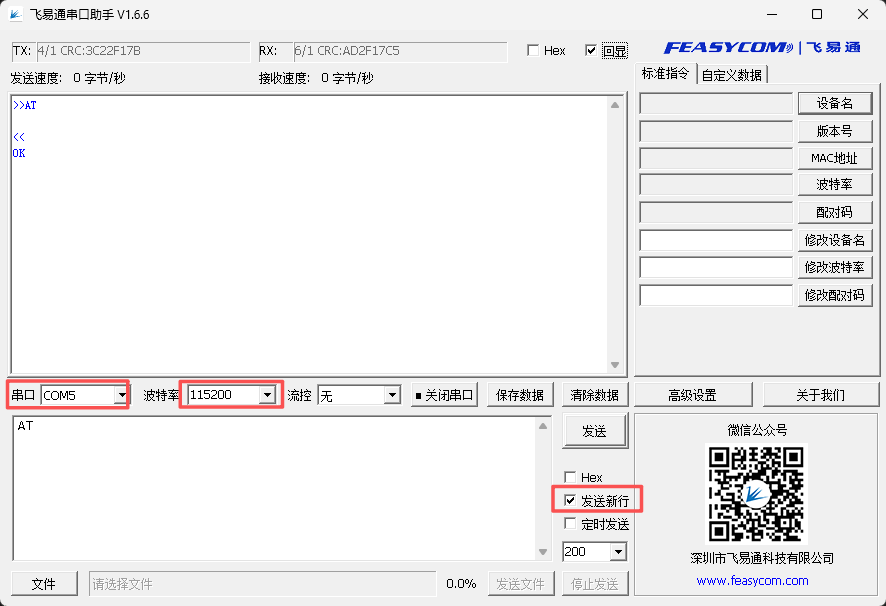

AT - 串口通信测试

指令

AT\r\n

响应

\r\nOK\r\n

描述

当上电或更改波特率时，测试主机和模块之间的UART通讯

示例:

发送: << \r\nAT\r\n
响应: >> \r\nOK\r\n

DB225

典型应用开发示例

LE Audio BIS（Broadcast Isochronous Stream）应用演示

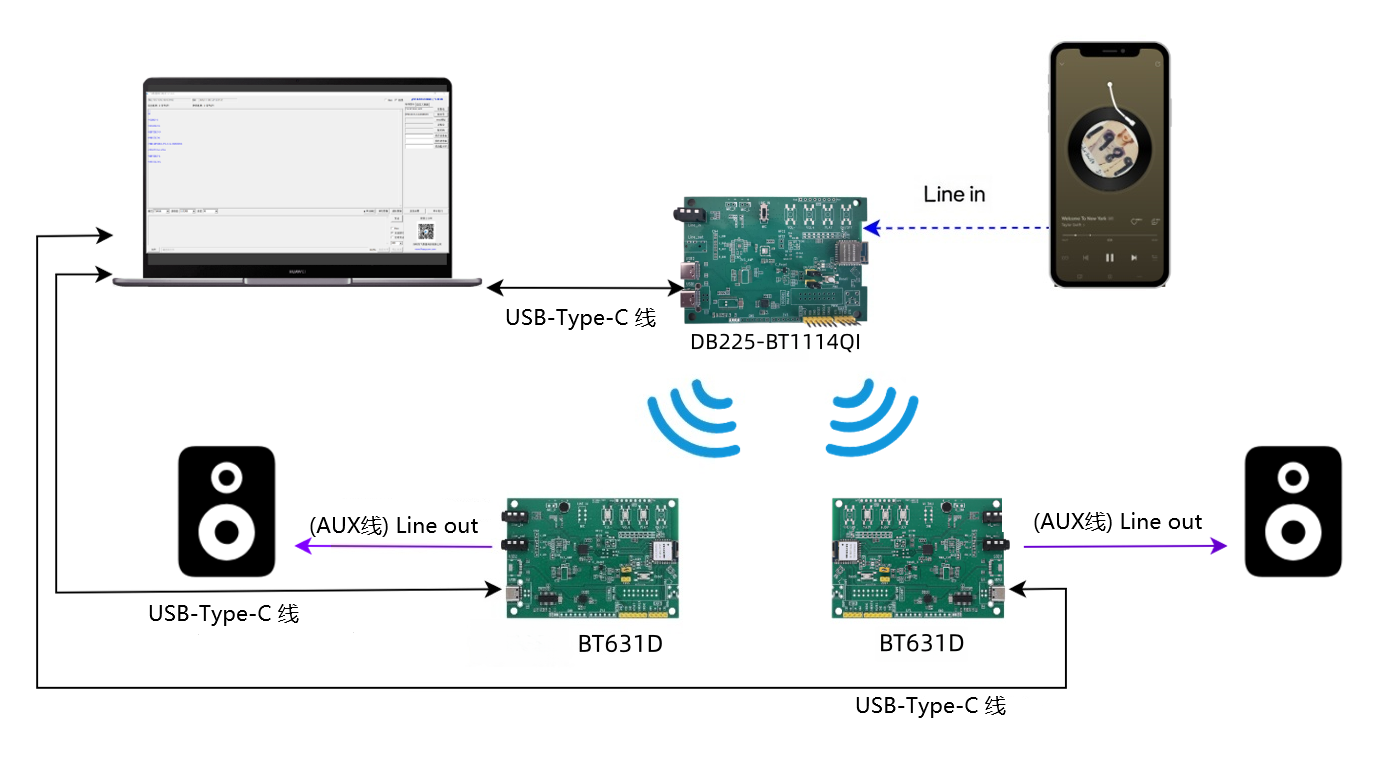

应用演示框图

如下图示

db225

应用演示示例

  1. FSC-DB225-BT1114QI端：通过 Type-C线 与 PC 连接，连接成功后，PC自动识别到串口设备并生成虚拟COMx。

  2. FSC-DB225-BT1114QI端：设置蓝牙模块（FSC-BT1114QI）的Profile，使能 BIS Gateway，具体AT指令操作与响应如下：

    >>AT+PROFILE=131412
<<
OK
+GATTSTAT=1
+A2DPSTAT=1
+AVRCPSTAT=1
+HFPSTAT=1
+BISSTAT=1
+VER=FSC-BT1114QI,V2.0.0,20260114
+DEVSTAT=7
+AUDROUTE=1
+BISSTAT=5
+BISSR=48000

  3. FSC-DB225-BT1114QI端：开发板支持通过AT指令配置成USB、lineIn、I2S三种音频输入模式，这里演示Linein音频输入模式，具体AT指令配置操作如下：

    >> AT+AUXCFG=1    //使能LineIn音频输入模式
<< OK

  4. FSC-DB215-BT631D端 ：通过 Type-C线 与 PC 连接，连接成功后，PC自动识别到串口设备并生成虚拟COMx。同时使用AUX线将开发板上组件 LineOut 连接至外设音频设备（比如有线耳机、或音响）；

  5. FSC-DB215-BT631D端：设置对应蓝牙模块 FSC-BT631D 的 Profile，使能 BIS Headset ，具体AT指令操作与响应如下：

    >>AT+PROFILE=16384            //使能 BIS Headset 蓝牙Profile
<<
OK
+BISSTAT=1
+DEVSTAT=0
+PWRSTAT=1
+VER=BT631D,V3.0.9,20250306
+PROFILE=16384
+DEVSTAT=1
+DEVSTAT=3

  6. FSC-DB215-BT631D端：与指定的BIS Gateway设备建立 LE audio BIS 音频链路链接，具体AT指令操作与响应如下：

    >>AT+SCAN=4        //扫描附近BIS/CIS设备广播源
<<
+DEVSTAT=67
OK
+SCAN=0,-39,5,DE0D3000187D,FSC-BT1114QI-185D,885
...
...
+SCAN=E            //表示扫描结束
+DEVSTAT=3

    >>AT+BISCONN=FSC-BT1114QI-185D     //通过设备BIS Gateway名称，发起与指定的设备建立LE audio BIS链接
<<
+BISSTAT=2                 //建立BIS链接中
OK
+DEVSTAT=65
+BISSTAT=5                //已建立BIS链接，并接收BIS数据中

  7. FSC-DB225-BT1114QI端：将LineIn端口连接到电脑或其他音频设备，然后播放音频。

  8. FSC-DB215-BT631D端：接收来自DB225端（BIS Gateway）的BIS广播音频流，并同步通过开发板组件LineOut，输出音频流给到外设音频设备，即外设音频设备可同步播放来自手机端的音频流。

  9. 扩展更多设备接收BIS广播音频：当前开发板可支持 无限数量 BIS广播音频接收设备（BIS headset），重复执行步骤4、步骤5、步骤6配置即可。
