FSC-DB004-PIN 用户指南

本指南手册将介绍如何上手使用 FSC-DB004，并提供更多关于此开发板的信息

概述

FSC-DB004-PIN 开发板，支持 Arduino 蓝牙连接开发。它支持各种 13mm×26.9mm stamp 36-pin 封装的蓝牙模块，如 FSC-BT616、FSC-BT618、FSC-BT826系列、FSC-BT836系列和 FSC-BT9101系列等数传应用模块。与使用单个蓝牙模块相比，FSC-DB004 开发板为用户快速测试产品提供了更大的便利和易用性，从而节省了测试过程中的时间并确保了安全。

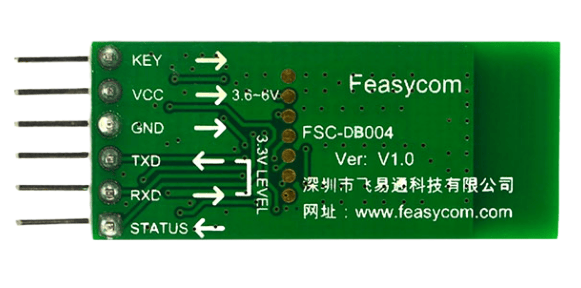

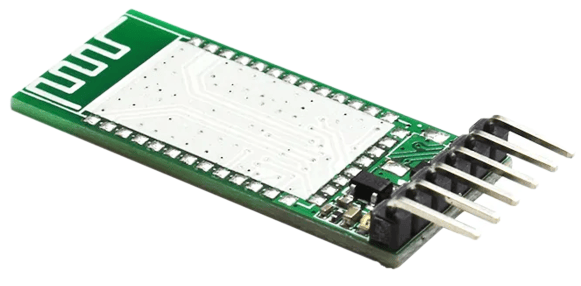

正面样图	背面样图

特性列表

该开发板包括以下主要特性：

LED指示灯
Key、VCC、GND、TXD、RXD、STATUS引脚L插针扩展
13mm×26.9mm stamp 36-pin封装蓝牙模块自由集成
灵活外接其他飞易通USB转串口评估板，同时兼容外接其他评估板

适用范围

支持如 FSC-BT616、FSC-BT618、FSC-BT826系列、FSC-BT836系列、FSC-BT9101系列等各种 13mm×26.9mm stamp 36-pin 封装的蓝牙数传模块，进行数传通讯调试

功能框图

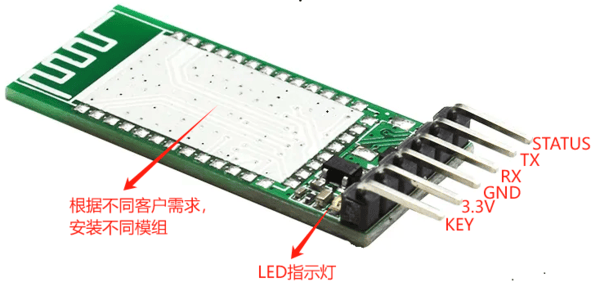

组件介绍

主要组件	描述
模块贴片区域	蓝牙模块贴片区域，支持各种 13mm*26.9mm stamp 36-pin 封装蓝牙模块
LED	LED指示灯
KEY	复用按键，用于指令模式和透传模式切换引脚(H-指令模式，L-透传模式),部分模块支持
VCC	3.3V供电
GND	接地
TXD	UART_TX
RXD	UART_RX
STATUS	连接状态引脚

应用功能快速调试

硬件准备

1 x 开发板A：FSC-DB004-BT826，已集成飞易通 FSC-BT826（可选）蓝牙模块的 FSC-DB004-PIN 开发板
1 x 开发板B：FT232RL USB-TTL Serial Converter或选择飞易通 FSC-DB005 USB-TTL Serial Converter（用于连接PC 和 FSC-DB004-PIN）
1 x PC（Windows / Mac）
4 x 母头To母头杜邦线
1 x 手机（Android /iOS）（可选）

软件准备

串口调试工具: 基于Windows系统 PC 的飞易通串口调试助手（可通过 [FSC-APP] 下载和阅读使用指导）
App: 可支持 Android 和 iOS 平台的移动端蓝牙数传通讯应用飞易通 FeasyBlue App（可通过 [FSC-APP] 下载和阅读使用指导）
通讯接口: UART
串口配置: 115200/8/N/1（飞易通固件通用默认）

电源选项

3V3/GND VCC供电

硬件连接

通电前，请确认开发板完好无损，及各组件未有松动或者粘连；
开发板A(FSC-DB004-BT826)与开发板B(USB-TTL Serial Converter)通过杜邦线将TXD/RXD/VCC/GND进行连接，开发板B(USB-TTL Serial Converter)通过USB连接到PC;
通电后，开发板A(FSC-DB004-BT826)的LED指示灯持续闪烁，表示开发板已上电成功，蓝牙模块已接入。

通讯测试

供电连接：将完好无损的开发板A(FSC-DB004-BT826)与开发板B(USB-TTL Serial Converter)通过杜邦线将TXD/RXD/VCC/GND进行连接，开发板B(USB-TTL Serial Converter)通过USB连接到PC;

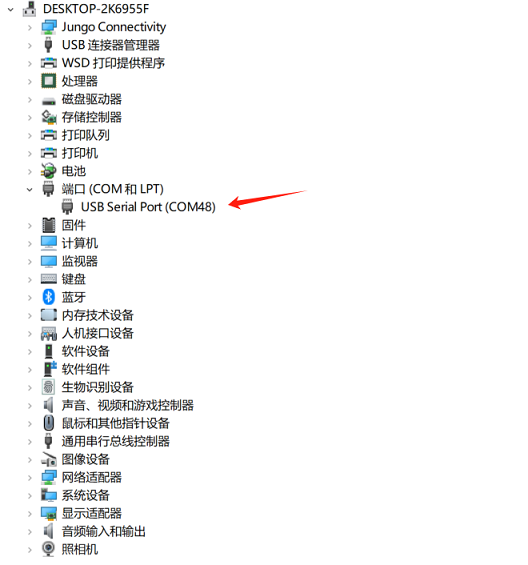

串口识别：PC端别到USB串口设备，并生成虚拟COMx，如图示：

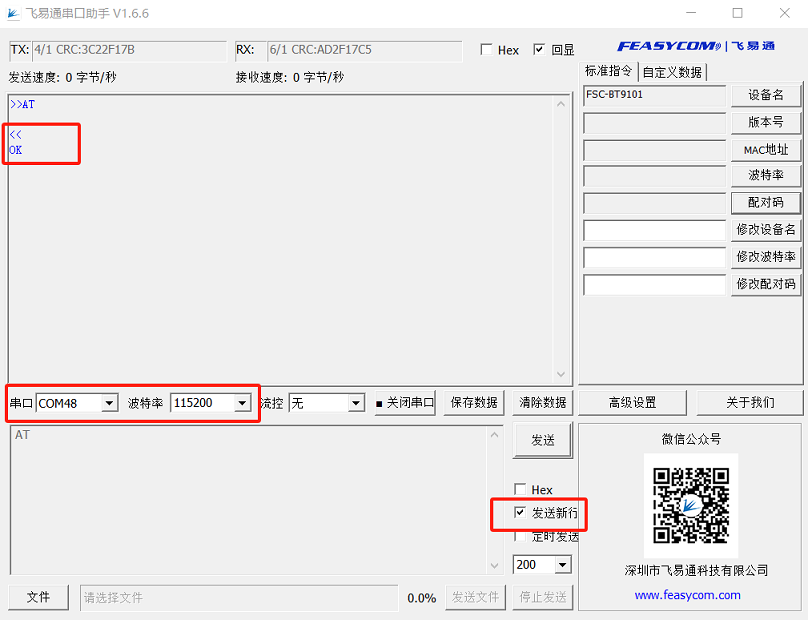

AT-串口通讯测试：PC端打开飞易通串口助手，自动获取或手动选择对应的串口COMx，设置正确的波特率，如115200，勾选发送新行，发送串口通讯测试指令 AT ，如响应 OK ，表示串口通讯测试成功。示例如下图示：

涉及相关文档

FSC-DB004-BT826 电路原理图 (PDF)
FSC-BT826 通用数传版本 AT指令手册 (LINK)
