FSC-DB005-USB 用户指南

本指南手册将介绍如何上手使用 FSC-DB005，并提供更多关于此开发板的信息

概述

FSC-DB005 开发板兼容多种采用 13mm×26.9mm 邮票孔 36-Pin 封装的蓝牙模块，如 FSC-BT826系列、FSC-BT836系列、FSC-BT9101系列、FSC-BT909C等。相较于这些蓝牙模块，FSC-DB005 为用户提供了更便捷易用的产品测试体验。其配备 USB 接口可直接连接计算机，在测试过程中既能节省时间，又能确保稳定性。这款 USB 开发套件支持SPP、GATT、HID协议，进一步提升了其适配多样化应用需求的灵活性。

正面

背面

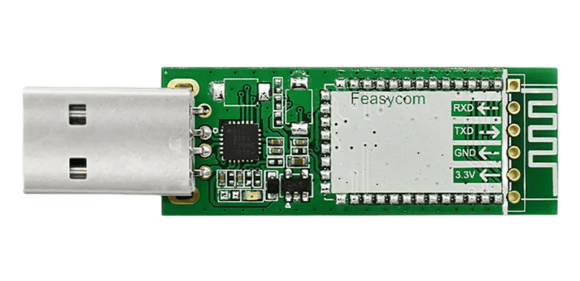

正面样图

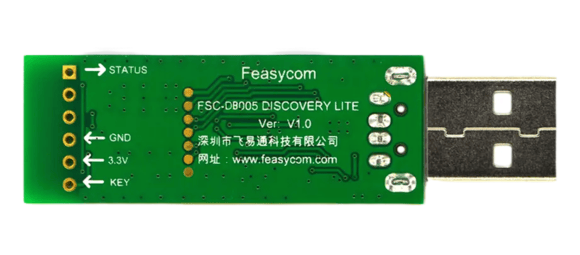

背面样图

适用范围

可支持集成如 FSC-BT616、FSC-BT618、FSC-BT826系列、FSC-BT836系列、FSC-BT9101系列等各种 13mm×26.9mm stamp 36-pin 封装的飞易通蓝牙数传模块，进行数传通讯调试

功能框图

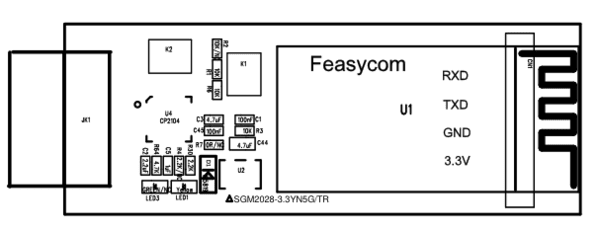

_images/db005-usb-gnkt-600.png

功能组件

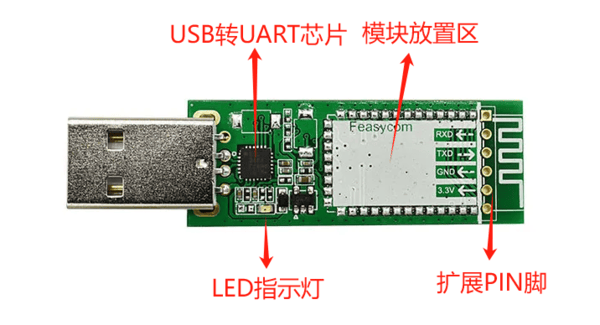

_images/db005-usb-gnzj-600.png

主要组件

描述

USB接口

USB2.0接口，可用于连接到电脑

模块贴片区域

蓝牙模块贴片区域，支持飞易通 13mm*26.9mm stamp 36-pin 封装蓝牙模块

LED

LED指示灯

VCC

3.3V供电

GND

接地

TXD

UART_TX

RXD

UART_RX

准备工作

硬件准备

  • 1 x 开发板：FSC-DB005-BT9101，已集成飞易通 FSC-BT9101（可选） 蓝牙双模数传模块的 FSC-DB005-USB 开发板

  • 1 x PC（Windows / Mac）

  • 1 x 手机（Android /iOS）（可选）

软件准备

  • 串口驱动: 基于Windows系统 PC 的 [Serial_Driver_CP210x] 串口驱动（一般情况下即插即用，特殊PC环境下无法识别需安装此驱动程序）

  • 串口调试工具: 基于Windows系统 PC 的 飞易通串口调试助手 （可通过 [FSC-APP] 下载和阅读使用指导）

  • App: 可支持 Android 和 iOS 平台的移动端蓝牙数传应用飞易通 FeasyBlue App（可通过 [FSC-APP] 下载和阅读使用指导）

  • 通讯接口: UART

  • 串口配置: 115200/8/N/1（飞易通固件通用默认）

硬件连接方式

电源选项

  • 3V3/GND VCC供电

  • USB 5V供电

Warning

上述供电模式不可同时连接，否则可能会损坏开发板和/或电源。

硬件连接

  • 通电前，请确认开发板完好无损，及各组件未有松动或者粘连;

  • 开发板通过USB连接到PC;

  • 通电后，开发板LED灯闪烁亮起，表示开发板模组已工作，可以开始调试。

通讯测试

  1. 供电连接：将完好无损的开发板 FSC-DB005-BT9101 通过USB连接到PC;

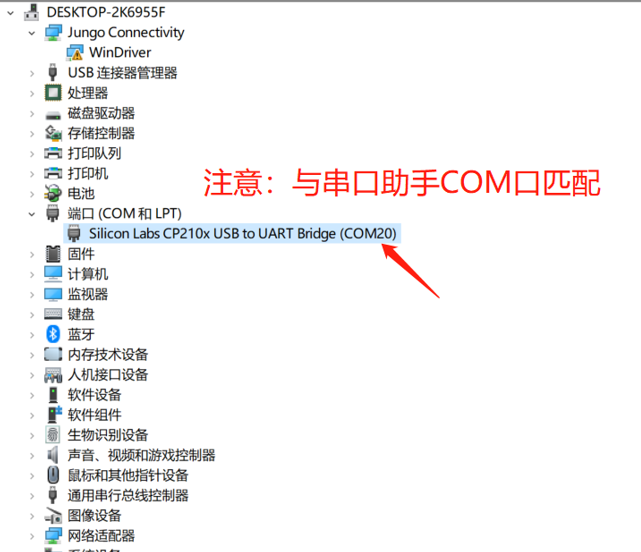

  2. 串口识别：PC端别到USB串口设备，并生成虚拟COMx；

_images/pc-comx.png

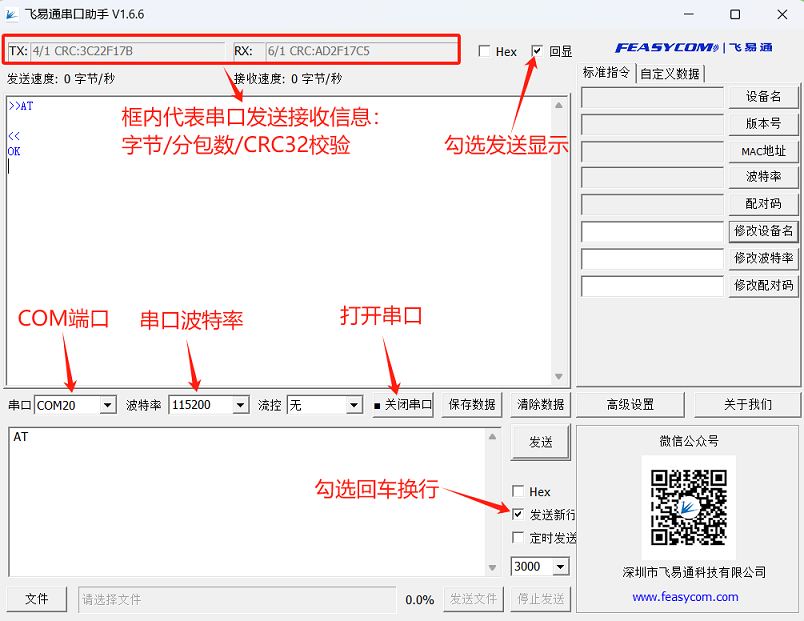

  1. AT指令-串口通讯测试：PC端打开飞易通串口助手，自动获取或手动选择对应的串口COMx，设置正确的波特率，如115200，勾选 发送新行，发送串口通讯测试指令 AT ，如响应 OK ，表示串口通讯测试成功。示例如下图示：

AT - 串口通讯测试
<< AT
>> OK
_images/pc-at.png
